Закладные детали: где применяют и как выбрать

О чем речь? Закладные детали используются в строительстве во время бетонирования. Они устанавливаются на конструкцию и заливаются раствором, чтобы придать всему сооружению необходимую прочность.

На что обратить внимание? Закладные детали различаются по форме, назначению и углу установки. При их изготовлении требуются точные расчеты и выбор материала, так как от этого зависит безопасность здания.

Понятие и задачи закладных деталей

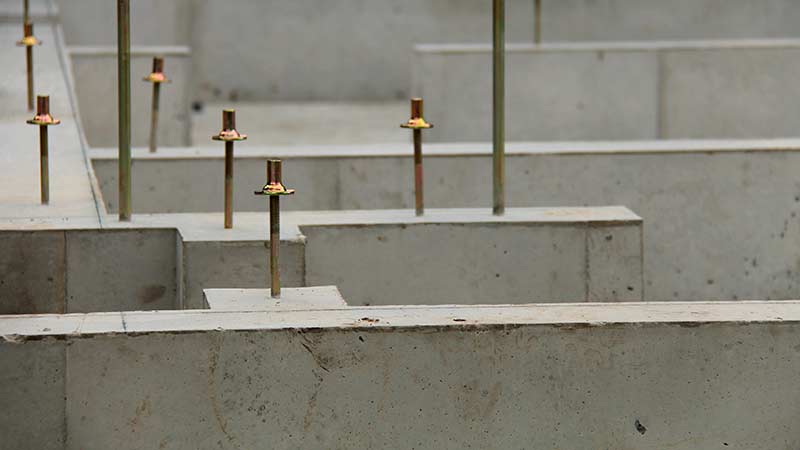

Закладная деталь представляет собой специальный крепежный элемент, который частично погружается в бетон при его укладке. После полного затвердевания бетонной массы он становится неотъемлемой частью конструкции, обеспечивая прочное и долговечное крепление. Внешняя часть, остающаяся на поверхности, служит точкой опоры для последующих монтажных или строительных операций.

Фото: EyeEm / Freepik

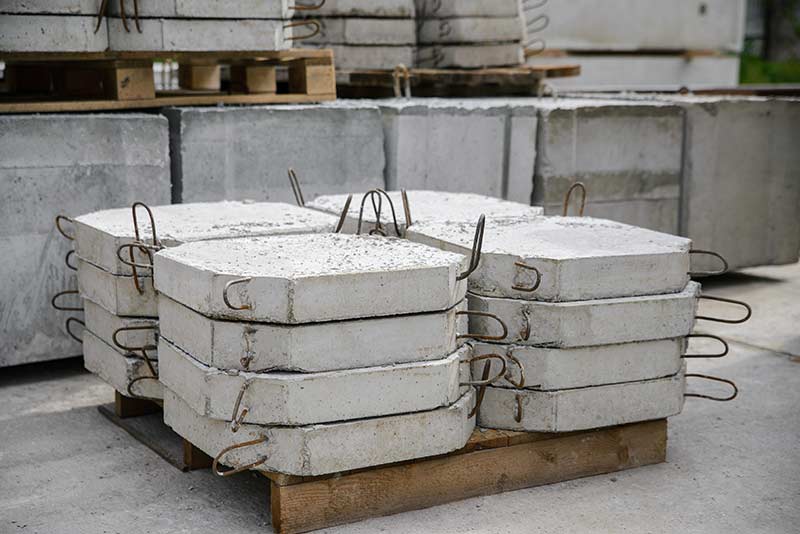

Характерный пример такого компонента – рым-болт или монтажная проушина: металлическая петля, возвышающаяся над бетонной плитой или кольцом. Через нее осуществляется фиксация крюков грузоподъемного оборудования или такелажных систем, что делает возможной транспортировку и установку массивных конструкций.

Некоторые виды анкерных креплений также классифицируются как закладные, хотя традиционные анкеры вроде дюбелей или распорных втулок к этой категории не относятся. Среди анкерных изделий к закладным чаще всего относят монтажные плиты, фундаментные болты и специальные блоки. Ключевым отличием таких элементов является их закладка в бетон в момент заливки, что обеспечивает частичное встраивание и последующую неразъемную фиксацию.

По своему функциональному назначению закладные детали подразделяются на несколько типов:

• Технологические закладные детали – это, например, фиксаторы арматурных стержней или вставки из дерева и пенопласта, формирующие отверстия и пустоты в бетонной конструкции. После отвердения бетона такие элементы, как правило, извлекаются.
• Транспортные закладные детали – предназначены для удобства перемещения бетонных изделий. Это могут быть петли, монтажные проушины или скобы, которые впоследствии удаляются либо срезаются после установки изделия на место.

• Монтажные закладные детали – используются для крепления оборудования или соединения отдельных элементов конструкции. К таким относятся, к примеру, фундаментные болты, на которые впоследствии устанавливаются металлические каркасы и конструкции.

В отличие от химических и механических анкеров, закладные детали обладают значительно большей прочностью и надежностью фиксации, что обеспечивается их установкой непосредственно в процессе формирования бетонной массы.

Виды закладных деталей

В зависимости от направления установки относительно основной оси здания, закладные элементы делятся на три основные категории:

• Наклонные – используются в случаях, когда требуется разместить крепеж под определенным углом к конструктивной оси. Такие элементы обеспечивают надежную фиксацию и устойчивость конструкции, особенно актуальны при строительстве на неровном или сложном рельефе.

• Перпендикулярные – монтируются строго под прямым углом к осевой линии здания. Они находят широкое применение при возведении перегородок, стен, несущих каркасов и других строго выровненных элементов конструкции.
• Смешанные – универсальные элементы, способные сочетать в себе направления установки: в одной плоскости – под углом, в другой – строго перпендикулярно. Такие закладные детали особенно удобны при сборке сложных архитектурных форм, включая фасадные системы, кровельные конструкции и пространственные каркасы.

Каждое изделие снабжается уникальной маркировкой – своего рода техническим паспортом, содержащим информацию о типе детали, ее характеристиках, геометрических параметрах и области применения.

Среди наиболее распространенных серий закладных компонентов можно выделить следующие:

• Серия МН (1.400-15) – закладные детали для прочного соединения элементов фундамента. Использование таких элементов значительно увеличивает устойчивость основания и его сопротивляемость нагрузкам.
• Серия М (1.400-6/76) – состоит из металлических пластин с приваренными стержнями, расположенными под прямыми или острыми углами. Нижняя часть детали утапливается в бетон, в то время как верхняя остается доступной для монтажа. Для защиты от коррозии изделия покрываются специальными составами – как традиционными лакокрасочными, так и алюминиевыми или цинковыми. Возможна также индивидуальная доработка по нестандартным проектам.
• Серия 3.400-6/76 – закладные детали изготавливается методом дуговой сварки – как ручной, так и автоматической, с обязательным соблюдением нормативов по толщине металла. Эти элементы находят применение при монтаже железобетонных изделий с последующей фиксацией в процессе заливки бетона.

Таким образом, правильный выбор и понимание типа закладных деталей – от способа установки до маркировки – имеет принципиальное значение для обеспечения надежности и долговечности строительных конструкций.

Производство закладных деталей

Изготовление металлических закладных деталей осуществляется в строгом соответствии с нормативом ГОСТ 10922-2012, который регламентирует требования к арматурным изделиям и соединениям для железобетонных конструкций, включая сварные, вязаные и механические узлы.

Фото: user20467773 / Freepik

Материалы, из которых изготавливаются такие элементы, подбираются с учетом проектной документации, как правило, используются определенные марки стали или виды металлического проката, соответствующие расчетной нагрузке.

Технологическая последовательность производства включает:

• Проведение предварительных расчетов для определения уровня нагрузок, на основе чего подбирается марка металла.
• Создание шаблонов будущих деталей.
• Разметка заготовок.
• Резка элементов по заранее подготовленному шаблону.
• Контроль качества и отбраковка дефектных заготовок – они отправляются на повторную переработку.
• Сварка закладных деталей в единую конструкцию.
• Проверка качества сварных соединений.

• Очистка от сварочного шлака и металлических брызг.
• Проведение антикоррозионной обработки поверхности.
• Нанесение защитного цинкового покрытия.
• Маркировка готовых изделий.
• Упаковка.
• Формирование полного пакета технической документации.

Каждый этап производства сопровождается проверками качества. ГОСТ 10922-2012 регламентирует допустимые внешние повреждения, а также размеры и количество дефектов. Для выявления скрытых недостатков, к примеру, трещин или пустот внутри металла, используется дефектоскопия.

Анкерные штыри привариваются к основным пластинам с использованием дуговой сварки под флюсом на специальных сварочных установках. После плазменной или газовой резки все плоские элементы подвергаются тщательной очистке от окалины и шлака, особенно в местах сварочных соединений.

Маркировка представляет собой ярлык, который присваивается всей партии изделий. На нем указываются обозначения, позволяющие определить область применения конкретных закладных элементов.

Критерии выбора закладных деталей

Подбор металлических закладных осуществляется на основании строительных норм и правил (СНиП), где прописаны методики конструктивных расчетов.

Ключевыми параметрами, влияющими на выбор, являются:

• локация проведения монтажных работ;
• характеристики бетона, с которым взаимодействует закладная;
• габариты железобетонной конструкции;
• наличие и тип дополнительных крепежных элементов;
• направление и сила продольных и поперечных нагрузок;
• допустимые конструктивные отклонения;
• объем предполагаемой нагрузки, приходящейся на каждую деталь.

Один из важнейших факторов при проектировании – совместимость физических свойств бетона и стального сплава. СНиП требует обеспечения однородности всей соединяемой конструкции – это распространяется на любые виды закладных компонентов.

Определение нужного типа закладной детали может вызывать затруднения даже у опытных специалистов. Здесь важны такие нюансы, как форма изделия, количество и направление анкерных прутков, а также особенности соединений.

В большинстве случаев закладные проектируются индивидуально под конкретные задачи. Проектная документация содержит информацию о классе и характеристиках элементов, а геометрия и размеры деталей согласовываются до начала строительных работ. К месту монтажа они доставляются полностью готовыми к установке.

Монтаж закладных деталей

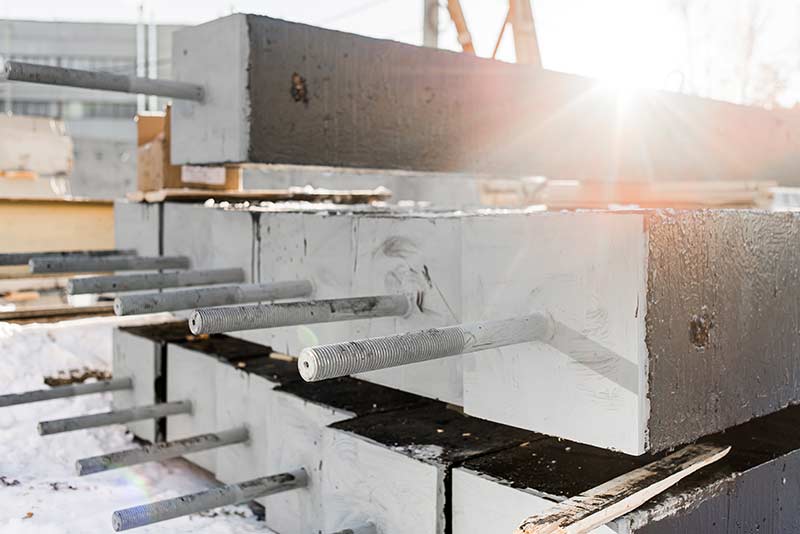

Закладные детали могут устанавливаться двумя основными способами – поверхностно либо сквозным методом. Последний вариант обеспечивает наибольшую прочность конструкции: металлический стержень проходит через все тело строительного элемента и фиксируется между двумя противоположными стальными пластинами, что придает соединению дополнительную жесткость.

Фото: user20467773 / Freepik

При поверхностном креплении фиксация происходит только с одной стороны конструкции. Такой способ может реализовываться двумя путями: заливным, когда металлический элемент закрепляется с использованием цементного раствора или клеевой смеси; анкерным, где используются специальные крепежные изделия (анкеры и метизы), чтобы зафиксировать закладную в заданной точке.

Основные этапы монтажа закладных конструкций:

Проработка проекта

На стартовом этапе важно тщательно продумать схему размещения элементов с учетом предполагаемых нагрузок, условий эксплуатации и параметров самой конструкции. Чертежи и проектные документы формируют основу для точного и безопасного монтажа.

Подготовительные мероприятия

Перед установкой проводится зачистка монтажных зон от загрязнений, удаляется ржавчина, формируются технологические отверстия и углубления. Также на этом этапе могут применяться временные фиксаторы и шаблоны для точного позиционирования элементов.

Контроль геометрии и точности

С помощью измерительных приборов проверяются ключевые параметры: соблюдение горизонтального и вертикального уровня, точность установки по оси, а также симметрия размещения. Это помогает избежать смещений и структурных искажений при эксплуатации.

Фиксация и закрепление

На заключительном этапе элементы прочно закрепляют различными способами – посредством сварки, механических соединений, анкерных узлов или путем бетонирования. При этом учитываются температурные деформации и динамические нагрузки, которые могут возникать в процессе эксплуатации здания.
