Виды штамповки: по технологии и оборудованию

О чем речь? Различные типы штамповки позволяют достичь заданных параметров изделий: толщины, формы, класса поверхности. Выделяют два основных ее вида – горячую и холодную, но у них есть и свои подвиды.

На что обратить внимание? Для получения сложных деталей с повышенными требованиями применяют альтернативные виды штамповки: лазерную, взрывную, магнитно-импульсную и изотермическую.

Суть штамповки

Штамповка – один из самых эффективных методов обработки металлов, позволяющий массово производить детали с точными параметрами. Этот способ широко применяется в промышленности, но доступен и для частных заказчиков.

Штамповка широко применяется для изготовления металлических деталей в автомобилестроении, авиации, приборостроении и бытовой технике. В электромашиностроении таким образом создают 60–70 % деталей, в приборостроении – до 75 %, в электронике – до 80 %, а в массовом производстве товаров этот показатель достигает 95–98 %. Данный способ позволяет быстро выпускать прочные качественные изделия, снижая их себестоимость и ускоряя производство.

Штамповка металла широко применяется при изготовлении самых разных изделий:

• Кухонной утвари и столовых приборов – кастрюли, контейнеры, сковороды, а также вилки, ложки и ножи формируются с высокой точностью и минимальными отходами материала.
• Крепежных элементов – болты, гайки, шайбы и прочие соединительные детали создаются штамповкой для обеспечения высокой прочности и точных геометрических параметров.
• Компонентов авиационной и судостроительной техники – сюда относятся винты, лопасти вертолетов, корпусные элементы и детали для речных и морских судов, а также элементы печного оборудования, требующие высокой термостойкости.

Фото: vecstock / Freepik

• Деталей для автомобильной и машиностроительной отрасли – шаровые опоры, зубчатые колеса, коленчатые валы и другие механизмы формируются без нагрева, что исключает термоусадку и позволяет сохранить исходные свойства металла.
• Конструктивных частей транспортных средств и промышленного оборудования – штампуют элементы корпусов автомобилей, самолетов, кораблей и различного оборудования, обеспечивая их прочность и надежность.
• Испарителей для холодильных установок – технология предполагает соединение двух металлических пластин посредством сварки по заранее размеченным линиям, после чего при подаче высокого давления внутрь формируются необходимые полости.

Метод штамповки металла является одним из наиболее востребованных в серийном и массовом производстве благодаря ряду технологических и экономических преимуществ:

• высокий уровень автоматизации;
• максимальная производительность;
• снижение затрат на производство;
• минимальные потери сырья;
• гибкость в создании сложных форм;

• отсутствие необходимости в дополнительной обработке;
• идеальная точность и взаимозаменяемость деталей;
• удобная замена пресс-форм.

Ограничения и недостатки метода штамповки:

• высокая стоимость оборудования;
• требования к квалификации персонала;
• ограниченная экономическая эффективность для малых серий;
• частичное участие ручного труда.

2 основных вида штамповки

Холодная штамповка

Виды холодной штамповки – это методы формообразующей обработки металла, при котором заготовка подвергается механической деформации без предварительного нагрева. Весь процесс осуществляется при температуре окружающей среды, что позволяет сохранить исходные механические характеристики материала.

Метод холодного штампования включает в себя два ключевых типа операций, каждая выполняет свою функцию в процессе формообразования детали:

• Разделительные операции – направлены на придание заготовке необходимых очертаний. К ним относятся: лазерная и механическая резка, высечка и пробивка отверстий, рубка и другие способы раскроя металла.
• Формоизменяющие операции – позволяют придавать металлическому листу сложные геометрические формы без отделения материала. В их число входят: вытяжка – создание глубоких полостей и чашеобразных элементов; гибка – формирование углов, криволинейных переходов и ребер жесткости; выдавливание – создание рельефных конструкций и усиленных зон.

Холодное штампование востребовано в промышленности благодаря высокой точности и эффективности.

Его преимущества включают автоматизацию, многофункциональность и широкую сферу применения, что делает его незаменимым в серийном и массовом производстве.

Горячая штамповка

Горячая штамповка – один из основных методов пластической обработки металлов, позволяющий получать сложные изделия путем нагрева заготовок до высокой температуры. В отличие от холодной технологии, этот вид объемной штамповки подходит для массивных и трудно деформируемых деталей.

Процесс включает нагрев металла до пластичного состояния и последующее формование под давлением в специальных прессах. Под воздействием высокой температуры и механических усилий материал принимает заданную форму.

Одним из главных достоинств горячей штамповки является ее способность обрабатывать большие объемы металлических заготовок в кратчайшие сроки. Современные прессовые линии, работающие по этой технологии, способны перерабатывать сотни тонн металла в час. Такая мощность делает метод незаменимым для серийного и массового производства, где важны не только скорость, но и качество продукции.

Фото: onlyyouqj / Freepik

Современные штамповочные комплексы позволяют эффективно обрабатывать широкий спектр металлов и их сплавов, включая сталь, алюминий, титан.

Технологии горячей штамповки обеспечивают не только возможность работы с различными материалами, но и высокую повторяемость изделий. Это особенно важно при выпуске деталей, где требуются строго заданные параметры, такие как толщина, форма и размеры.

Этот метод играет ключевую роль в производстве металлических деталей, обеспечивая высокую точность, качество обработки и возможность работы с горячими заготовками под воздействием экстремальной температуры. Многие виды такой объемной штамповки позволяют формировать сложные по конфигурации изделия, придавая им необходимые механические свойства и гарантируя долговечность в эксплуатации.

Виды штамповки в зависимости от типа оборудования

Штамповка в закрытых штампах

Закрытые штампы обеспечивают полную изоляцию рабочей полости во время деформации металла. Это позволяет свести к минимуму зазор между подвижными и неподвижными элементами формы, что повышает точность обработки. Однако высокая степень соответствия оснастки играет ключевую роль, поскольку даже небольшие отклонения могут повлиять на качество готового изделия.

Конструкция подобных штампов обычно включает выпуклый элемент в верхней части и соответствующую полость в нижней, но встречаются и зеркальные варианты, где их расположение противоположно.

При горячей штамповке возможны проблемы с отклонением высоты поковки. Избыточное количество исходного материала может привести к превышению допустимых параметров. Чтобы избежать этого, важно тщательно отмерять заготовку с помощью точных методов отрезки и калибровки.

Открытые штампы с переменным зазором

В отличие от закрытых, эти приспособления имеют небольшой зазор, через который часть пластичного или расплавленного металла выходит за пределы рабочей области. Это способствует более полному заполнению формы, но приводит к образованию облоя – излишков материала, которые оседают в специальных канавках.

Процесс штамповки в таких формах проходит в несколько этапов: осадка заготовки, соприкосновение с рабочими стенками штампа, выдавливание излишков материала в облойные канавки, обрезка облоя.

Закрытая штамповка обладает рядом значительных преимуществ, обеспечивающих высокое качество изделий и экономичность производства:

• Равномерная структура металла – направление волокон сохраняется и обтекает форму поковки, что повышает механическую прочность и точность поверхности без необходимости дополнительной шлифовки.
• Отсутствие облоя – заготовка полностью заполняет форму, исключая потери металла.
• Обработка твердых сплавов – метод позволяет эффективно работать с малопластичными металлами и их соединениями, обладающими высокой твердостью и низкой текучестью.

После формирования изделие проходит корректировку, включающую несколько этапов:

• Коррекция геометрии – устранение искривлений и приведение размеров к заданным параметрам.
• Термическая обработка – повышение прочности крупных деталей из легированных типов стали путем нагрева, мелкие поковки корректируются после охлаждения.

• Стабилизация материала – снижение остаточных напряжений, улучшение пластичности и уменьшение зернистости структуры.
• Финишная обработка – удаление окалины (дробеструйная обработка крупных деталей, галтовка – для небольших).
• Калибровка – точная подгонка размеров без дополнительной механической обработки.
• Шлифовка и доводка – применение точных штампов для обеспечения гладкости поверхности и соответствия геометрии.

Эти этапы гарантируют высокое качество деталей, улучшая их эксплуатационные характеристики и долговечность.

Альтернативные виды штамповки

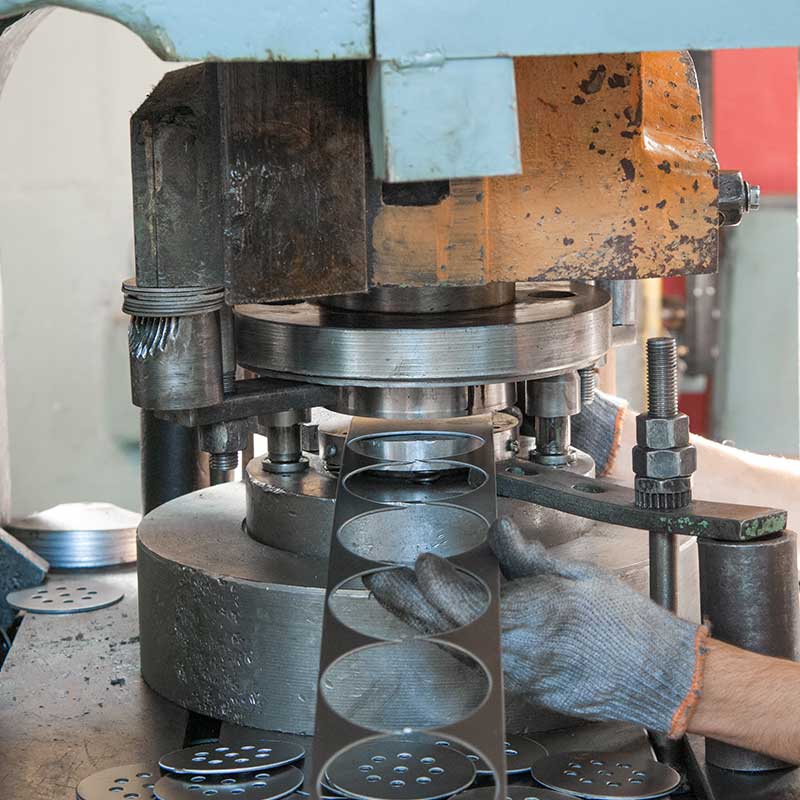

• Разделительные (отделительные) операции.

Этот метод предназначен для отсечения определенных фрагментов от заготовки.

Фото: Albaregiya / Freepik

Это позволяет формировать элементы сложной формы:

1. Вырубка и пробивка – осуществляется с помощью штампов, создающих отверстия, пазы и выемки. При этом удаленные фрагменты могут служить не отходами, а функциональными частями будущего изделия.
2. Отбортовка – формирование бортиков и загибов на краях детали. Процесс требует приложения давления к конкретным участкам заготовки и позволяет повысить жесткость конструкции.

• Магнитно-импульсная штамповка металла.

Данный вид основан на воздействии мощного электромагнитного поля. Заготовка размещается между электромагнитами и под действием высокочастотных импульсов подвергается деформации.

• Изотермическая штамповка.

Процесс выполняется при стабильной контролируемой температуре, что позволяет избежать резких перепадов и структурных изменений металла.

• Взрывная штамповка.

Металл формируется за счет направленного взрывного импульса, что делает метод эффективным при работе с крупногабаритными деталями.

• Лазерная штамповка.

В этом случае металл подвергается воздействию лазерного луча, локально нагревающего материал и изменяющего его структуру.

• Гидравлическая штамповка.

Данный метод основан на использовании давления жидкости для деформации металла. Заготовка зажимается между матрицами, а затем на нее воздействует поток воды под высоким давлением.

• Экструзия (выдавливание, прессование).

Экструзия представляет собой процесс продавливания металла через специальный профильный инструмент – экструдер.

Фото: EyeEm / Freepik

В отличие от традиционной штамповки, данный метод позволяет получать изделия с постоянным сечением.
