В чем измеряется прочность: единицы, методы измерения

В чем измеряется прочность? В паскалях. Данная характеристика влияет на выбор стали и других сплавов при изготовлении металлоконструкций, производстве оборудования, машин, инструментов.

Как замеряется? Для измерения прочности используются разные методики. Наиболее распространенная – нахождение прочности на разрыв. Выполняется на специальном оборудовании в несколько этапов.

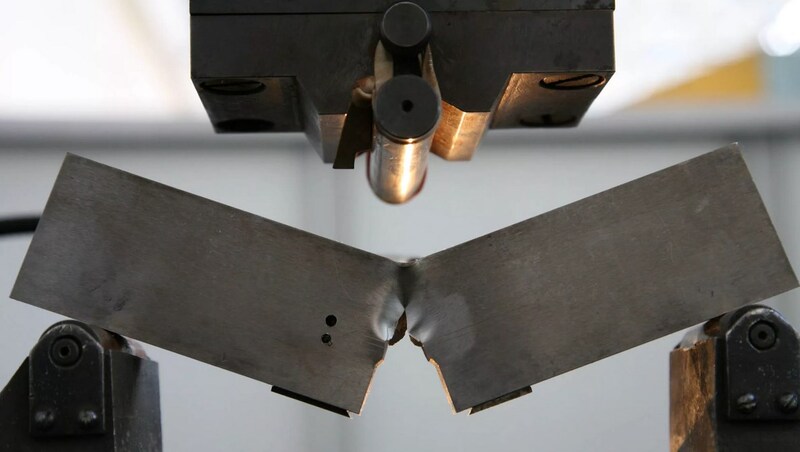

Понятие прочности металла

Среди всех характеристик металлов особое внимание уделяется прочности. Этот параметр демонстрирует свойство материалов сопротивляться деформации и разрушению при воздействии внешних сил. Металл с высоким показателем прочности эффективно противостоит температурным колебаниям, магнитным, механическим и другим нагрузкам. При этом сохраняет неизменной свою структуру, не разрушается и не деформируется.

Прежде чем разобраться, в чем измеряется прочность, следует отметить, что этот параметр для любого материала зависит от разных факторов. В первую очередь на него влияют химический состав и технология изготовления. Примеси, которые присутствуют в сплавах способны повышать или снижать их прочность. Кроме того, на данную характеристику оказывают воздействие различные технологии термообработки, включая закаливание, отжиг, отпуск и др.

Понятие прочности носит обобщенный характер. Оно охватывает ряд свойств:

• Предел текучести (σТ) – механическая характеристика, описывающая напряжение, при котором происходит увеличение статической деформации металла, несмотря на неизменность прилагаемой нагрузки.
• Предел упругости (σY) – максимальный показатель возможного напряжения при определенной нагрузке, при котором не появляются остаточные деформации после прекращения внешнего воздействия.
• Предел прочности – максимальный показатель механического напряжения, при превышении которого металл будет разрушаться. К примеру, прочность на сжатие (в чем измеряется, рассмотрим отдельно) демонстрирует предел внешнего давления, за которым материал теряет свою целостность.

• Предел пропорциональности (σПЦ) – наибольшее напряжение, при котором на тело продолжает действовать закон Гука (уровень деформации тела прямо пропорционален величине воздействующих на него сил).
• Предел выносливости/усталости (σR) – способность металла воспринимать нагрузки, которые приводят к цикличным напряжениям. Характеристика демонстрирует наибольшее напряжение цикла, при котором не происходят усталостные разрушения после повторяющих многочисленных механических воздействий.

Методы определения прочности металлов

Разберемся, в чем заключается особенность испытаний, в ходе которых измеряется прочность стали и других материалов. Для оценки данной характеристики применяется специальная измерительная аппаратура: экстензометры. Испытуемые образцы подвергают сжатию или растяжению до момента разрыва. Аппарат фиксирует зависимость изменения длины изделия от прикладываемого усилия.

В отдельных модификациях предусмотрена дополнительная термическая камера, в которой образец нагревается для оценки огнеупорности материала.

Для проведения исследований могут применяться и специальные испытательные стенды. В чем особенность использования устройств, на которых измеряется прочность болтов и других деталей? В измерительной аппаратуре образец надежно фиксируется одной стороной, а к другой крепится гидравлический или электромеханический приводной механизм, который создает необходимую нагрузку. Повышение усилия при деформации заготовки на изгиб, скручивание или разрыв происходит плавно. При этом исследуемые характеристики замерит система контроля.

Проведение подобных испытаний могут осуществлять лишь аккредитованные компании, которые имеют квалифицированных специалистов и необходимое техническое оснащение.

Различают разрушающие и неразрушающие методики исследований. В первом случае процесс изучения характеристик заготовки длится до полного уничтожения или до момента, когда образец становится непригодным для дальнейшего тестирования. Во втором – сохраняется целостность материалов, поэтому изделия после изучения могут повторно применяться, в том числе и для других тестов.

К таким методам исследований относят:

• визуальный анализ образцов (возможно применение линз и микроскопов);
• тесты магнитных частиц;

• анализ проникновения красящих материалов;
• ультразвуковое тестирование;
• радиографические исследования;
• проверки герметичности;
• вихретоковые исследования.

Разрушающие методы исследований применяются для механического анализа на усталость, степень износа, твердость, ударопрочность, изгибы, растяжение и др. Как правило, такие тесты совмещают с неразрушающими методиками. В этом случае образец разделяют на две части, каждая из которых исследуется разными способами. Полученные результаты сравнивают между собой.

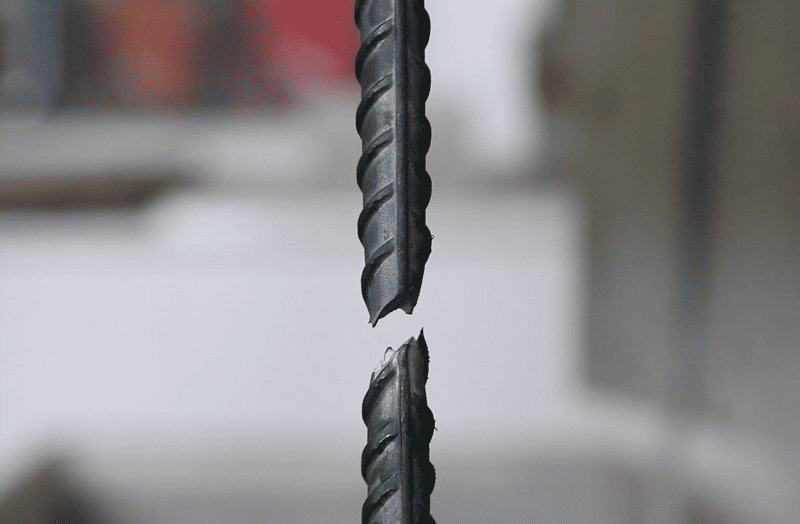

В чем и как измеряется прочность на разрыв

Как правило, для обозначения понятия «прочность на разрыв» также используется термин «прочность». Это ключевая механическая характеристика металлов и сплавов.

В чем и как измеряется прочность материала на разрыв? Этот параметр демонстрирует способность образца выдерживать тянущие и растягивающие нагрузки, не деформируясь и не разрушаясь. ПО сути, это максимальное напряжение по оси детали, которое способен выдержать материал при растяжении до начала разрушения.

Данная характеристика имеет практическое значение, так как демонстрирует критический параметр, указывающий на пригодность сырья для конкретного изделия. Анализ прочности на разрыв важен для решения многих инженерных задач (проектирование конструкций, производство деталей, выбор сплавов для определенных целей и др.). Материалы, отличающие высокими показателями, способны выдерживать большие нагрузки, не разрушаясь. Их применяют в областях, где необходимо обеспечить хорошую несущую способность и долговечность строений.

Для измерения прочности на разрыв применяют ряд стандартных методов испытаний. Как правило, к образцу материала прикладывают усилие на растяжение, которое постепенно возрастает до разрыва изделия. Основная нагрузка при этом приходится на начальную площадь поперечного сечения. Таким образом определяется нужный показатель. Данная характеристика служит важным критерием для выбора материала во многих сферах (строительство, производство транспорта, аэрокосмическая промышленность и т. д.). От нее зависит надежность конструкций и деталей.

Британская система для единиц прочности на разрыв использует фунты приложенной силы на дюйм квадратный (psi).

Характеристики прочности стали

По данной характеристике выделяют семь основных групп стали. Рассмотрим, в чем заключается особенность каждого класса прочности, определяемого в ходе испытаний, в рамках которых измеряется текучесть и устойчивость к растяжению:

• первая категория включает марки стали, максимальная прочность которых составляет 225 МПа;
• вторая – четвертая: сплавы прочностью от 285 до 390 МПа;
• пятая – седьмая: сталь с показателями прочности 440–735 МПа.

Приведем описание категорий стали по параметру прочности:

• первая категория: включает, как правило, стандартные марки углеродистой стали, выпускаемой методом горячей прокатки;
• вторая – четвертая: типы сплавов, которые производятся из низколегированных марок (нормализованные или горячекатаные);
• пятая – седьмая: такие марки стали подвергаются термообработке с целью оптимизации и экономичного легирования.

Марки стали всех категорий, кроме первой, могут выпускаться с применением разных технологий упрочнения (термический, механический, термомеханический методы, способ контролируемой прокатки).

В 1988 г. был утвержден ГОСТ 977, в соответствии с которым для обозначения параметра прочности стальных сплавов используются буквенные символы «К» и «КТ». К этим буквам в маркировке добавляется числовая величина предела текучести.

«К» – обозначает сплавы, обработанные с помощью отжига, отпуска и нормализации.

«КТ» – указывает, что сталь подвергалась закалке с дальнейшим отпуском.

Выбирая марку сплава для конкретных задач, конструкторы учитывают ее запас прочности (материал должен выдерживать проектные нагрузки, которые выше расчетных данных).

В чем заключается важность исследований, в рамках которых измеряется запас прочности? Анализ данного параметра необходим для предотвращения разрушения деталей в результате ошибок, допущенных в процессе проектирования, производства или эксплуатации.

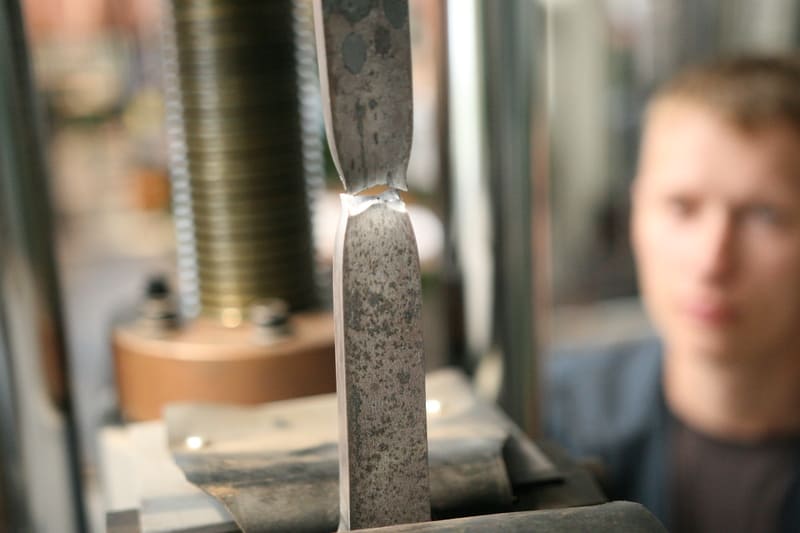

Как измеряется предел прочности

ГОСТ 1497-84 раскрывает, в чем измеряется прочность и какие методы применяются для тестирования образцов из черных и цветных металлов. Размер сечения образцов, изготовленных по технологии штамповки, ножницами или на металлорежущих станках должен быть не менее 3 мм.

Форма испытуемых заготовок из стали должна быть плоской или цилиндрической. Для измерений применяются штангенциркули, тензометры и микрометры. Полученные результаты отображаются в виде диаграмм и графиков растяжения, которые показывают, как зависит напряжение материала от деформации

Измерение предела прочности металлов осуществляется в ходе экспериментов, при которых на образцы воздействуют силы растяжения или сжатия. При этом учитываются неблагоприятные погодные факторы, способные повлиять на длительность службы изделия.

Образцы, изготовленные из вязких сплавов, подвергают растягиванию на разрывных машинах или специальных стендах. Их крепят таким образом, чтобы зафиксировать один край, а к другому с помощью электро- или гидроприводов приложить усилие на разрыв, скручивание или изгиб. В ходе исследований нагрузка плавно увеличивается.

В процессе удлинения образца он сужается в поперечном сечении. В результате формируется шейка с наименьшим диаметром, где происходит разрыв детали. Чугун, сталь и другие хрупкие сплавы растягиваются минимально. При этом указанная шейка не формируется. Стенды для таких испытаний оснащены электронными датчиками для фиксации показателей усилия на разрыв и относительного удлинения детали. Как было отмечено ранее, для измерения прочности применяются лазерные, гидравлические или пневматические экстензометры.

Встречаются модификации таких устройств, оснащенные термической камерой для нагревания, что позволяет определять огнеупорность материала. Для обозначения показателей предела прочности металла используется символ «σв». Измеряется данный параметр в мегапаскалях (МПа) – 1 кг силы на 1 см². В чем особенность испытаний по измерению предела прочности при растяжении? Они направлены на оценку временного сопротивления и удлинения.

Данная характеристика указывает на возможность использования конкретного материала для производства определенной детали.

Различают две разновидности параметров предела прочности материалов: статические и динамические.

Статический показатель

• Демонстрирует максимальные данные механической нагрузки, выдерживаемой металлом при плавном увеличении прикладываемой силы без разрушения. В ходе испытаний усилие увеличивается от нуля до предельного значения, которое затем может оставаться неизменным длительный период времени.
• Статическая прочность – важный параметр при расчете конструкций и деталей, которые подвергаются постоянным или медленно меняющимся нагрузкам (для строительства, машиностроения и т. д.).

Динамический показатель предела прочности

• Указывает на способность металла выдерживать быстрые и кратковременные механические воздействия (вибрации, удары и др.). В процессе испытаний за короткое время (несколько секунд) нагрузки повышают вплоть до максимальных значений.
• Динамическая прочность – критически важная характеристика деталей для авиа- и автомобилестроения, которые испытывают ударные нагрузки, возникающие в моменты посадки авиалайнеров, при вибрации, авариях и т. д.

Показатели предела прочности могут различаться и по характеру прилагаемого усилия:

На сжатие

Величина переменного или стабильного механического воздействия по сжиманию образца, превышение которой приведет к деформации или разрушению материала.

Здесь следует различать статический и динамический предел прочности на сжатие (в первом случае указывается максимальный показатель для постоянного напряжения, а во втором – для переменного). Для механического сжатия образца при измерениях не требуется много времени.

На растяжение

Максимальный показатель механической нагрузки, после которого происходит разрыв образца (как правило, истончение и разрыв детали возникает достаточно быстро).

На кручение

Предельное значение параметра касательных напряжений в опасных сечениях крутящегося вала, при превышении которого происходит разрушение материала.

Данную характеристику используют в ходе проверочных расчетов при тестировании на прочность для выбора сечения и допустимого крутящего момента.

На изгиб

Обратная зависимость от твердости материала. Показатель увеличивается с повышением содержания цементирующих добавок и фракции карбидных зерен. Для измерения предела прочности на изгиб к образцу, который свободно лежит на двух опорах, прикладывают усилие в центральной части.
