Сварка точками: преимущества и особенности технологии

О чем речь? Сварка точками – соединение деталей в определенных местах, а не по всей длине кромки. Применима для любых видов металла: от тонкостенных деталей до заготовок с большим сечением.

На что обратить внимание? Точечная сварка используется на конвейерах по сборке автомобилей, тракторов, комбайнов. Всю работу выполняют роботы. Однако есть и ручные аппараты, позволяющие освоить технологию начинающим сварщикам.

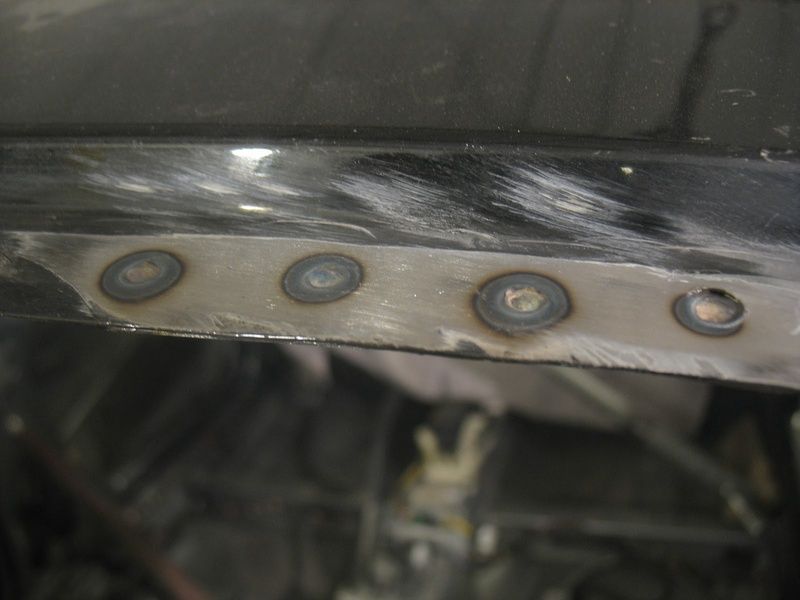

Что такое сварка точками

Точечная сварка представляет собой метод соединения элементов не по всей контактной площади, а лишь в определенных точках. Этот способ наиболее эффективен для деталей с тонкими стенками, толщина которых не превышает 2 мм.

Метод сварки точками полуавтоматом основан на генерации сильного электрического разряда между двумя электродами, которые расположены напротив друг друга по обе стороны сжатых деталей. Это приводит к местному нагреву, плавлению материала заготовок и их последующему солидифицированию, в результате чего формируется цельная структура.

Сваривание металлов характеризуется следующими техническими параметрами:

• Продолжительность горения дуги – от 0,2 до 3 секунд.
• Плотность электрического тока – от 100 до 300 А/мм².
• Уровень рабочего напряжения – от 1 до 10 вольт.
• Давление на точку соединения – от 10 до 100 кг и выше.

Этот метод предпочтительно используется для стыковки заготовок внахлест. Размеры стыков могут варьироваться от 2-3 мм до 2 см в диаметре.

Агрегат для сварки точками включает в себя следующие основные рабочие элементы:

• Трансформатор индукционного типа, который создает мощный электрический разряд при низком напряжении.
• Зажимной механизм, включающий пару электродов, установленных на противоположных рычагах, и устройство для прижима.

Качество стыковки и скорость процесса в значительной степени определяются параметрами прижимного механизма, который может быть разных типов:

• Механический. Основан на использовании пружины и активируется ручным усилием. Применяется в бытовых устройствах. Главный недостаток – ограниченная производительность.
• Пневматический. Работает за счет сжатого воздуха. Обычно устанавливается на портативных моделях. Минус – постоянство прижимного давления во время работы, низкая скорость.
• Гидравлический. Обладает возможностью настройки параметров, но встречается редко и характеризуется недостаточной производительностью.
• Электромагнитный. Отличается высокой скоростью реакции и устанавливается на большинство современных устройств. Преимущество – возможность регулировки уровня прижима в процессе работы.

С течением времени они стачиваются, что приводит к увеличению контактной площади и ухудшению теплопередачи.

Плюсы и минусы сварки точками

Сварка точками без электрода пользуется популярностью благодаря обширному списку преимуществ этого метода:

• Начать работу можно без использования флюса или присадочной проволоки, что обеспечивает снижение расходов и экономию времени.
• При точечной стыковке металл подвергается минимальной и локальной деформации.
• Аппараты для точечной стыковки отличаются простотой использования, что делает их подходящими даже для новичков.
• Внешний вид стыков при точечном методе остается на высоком уровне, не вызывая нареканий у критиков.

• Низкая стоимость рабочего процесса по сравнению с другими методами стыковки.
• Большинство технологических процессов может быть автоматизировано.
• Используя многоточечное стыкование, можно обработать большую площадь поверхности. Скорость формирования точек стыковки может достигать нескольких сотен в минуту.

У этого метода также присутствуют недостатки, которые стоит отметить. В первую очередь, относительно низкая герметичность сварного шва по сравнению с непрерывным соединением, выполненным стандартным электродом. Второй минус – опасность возникновения избыточного напряжения в области сварочной точки. Важно аккуратно подгонять детали перед свариванием, чтобы минимизировать эти риски.

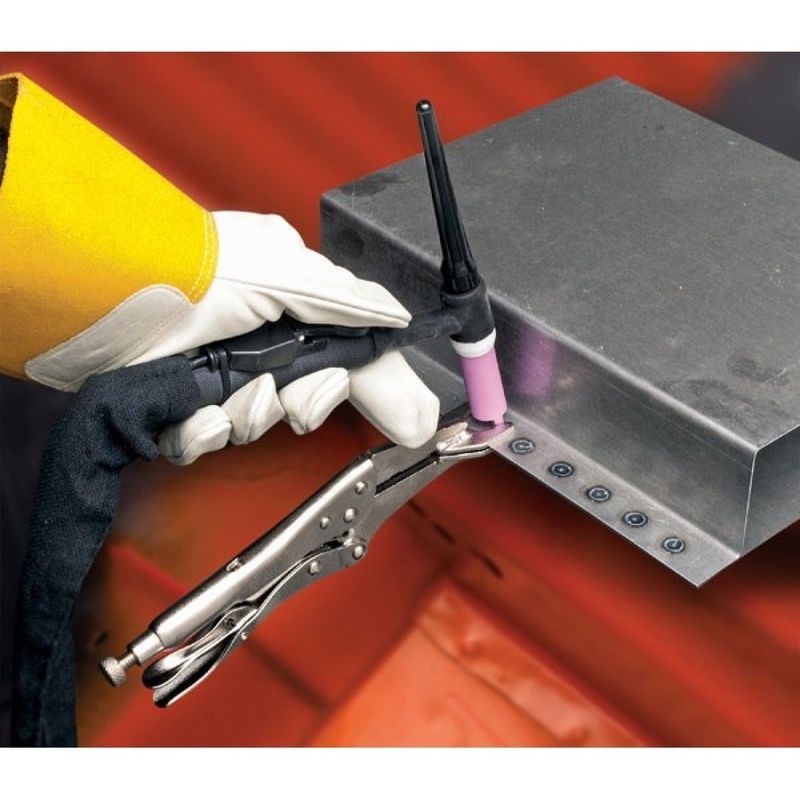

Сферы применения сварки точками

Области применения точечной контактной техники стыковки определяются ее характеристиками и преимуществами. Благодаря тому, что данный вид сварки не требует высокой квалификации операторов и легко адаптируется для механизации и автоматизации, он нашел широкое применение в производстве различных потребительских товаров.

Массовое изготовление с использованием точечного соединения позволяет создавать автоматические производственные линии, контролируемые компьютерами, где в роли сварщика выступает робот.

Такие технологии используются для изготовления бытовой техники, которая облегчает домашние дела, например, пылесосов и стиральных машин. Аналогичные методы применяются и в производстве сельскохозяйственных устройств для подсобного хозяйства, к примеру, газонокосилок или сепараторов для молока. При этом точечное соединение широко используется для стыковки металлических элементов в корпусах оборудования и крепления различных деталей.

Машиностроение является сферой, где используется наибольшее количество аппаратов для сварки металлов. Эта отрасль обширна, и применение различных технологий соединения происходит во многих ее направлениях. С помощью точечного сваривания изготавливают корпуса для множества приспособлений.

Автомобили, тракторы, комбайны, железнодорожные вагоны – это лишь часть списка оборудования, при производстве которого используют данный метод соединения. Отдельно стоит микроэлектроника, где требования к точности и масштабам работы кардинально отличаются.

В упомянутых примерах применяются различные возможности сварки:

• цветных и черных металлов;
• нержавеющих типов стали;
• металлов различных типов;
• деталей с разной толщиной.

Режимы сварки точками

SPOT-аппараты могут функционировать в двух режимах: «жестком» и «мягком». В первом используется высокий сварочный ток с коротким временем пропускания, тогда как второй характеризуется низким уровнем тока и более длительной продолжительностью его подачи.

Основные параметры работы:

• Усилие сжатия не просто обеспечивает контакт между деталями, но и деформирует их, чтобы предотвратить выброс расплавленного металла в промежуток между деталями. Этот параметр зависит от толщины свариваемых заготовок и свойств материала, из которого они сделаны.
• Сила тока определяется общей толщиной деталей и их химическим составом.
• Время сварки влияет на размер сварочного ядра в точке соединения.
• Диаметр рабочей поверхности электрода, то есть той части, которая напрямую контактирует с деталями.

Значение всех упомянутых параметров определяется толщиной и типом материала свариваемых деталей. Для иллюстрации рассмотрим использование низкоуглеродистой стали, которая широко применяется в производстве разного рода металлопроката (листов, швеллеров, труб, уголков и др.) и крепежных изделий. Этот сплав часто используется в строительстве и при возведении различных металлических конструкций.

Например, при стыковке заготовок с общей толщиной до 5 мм рекомендуется использовать одинарный импульс тока с постоянным усилием сжатия. Для материалов с большим поперечником необходимо применение многоимпульсных режимов.

В таблице указаны основные параметры для точечной сварки низкоуглеродистой стали:

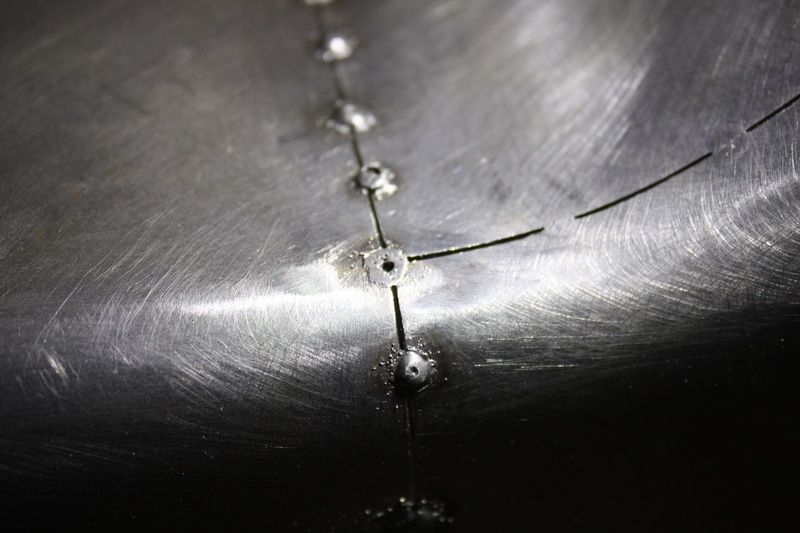

Способы и этапы сварки точками

По характеру соединения и проведению технологической операции электроконтактная сварка точками бывает:

• Рельефная. Технология отличается от контактного сваривания конфигурацией рабочих кромок. Процесс предусматривает подготовку выступов, размер и форма которых и определяют вид соединения.
• Роликовая. По сути, является цельным соединением, состоящим из множества отдельных точек. Сочленяемые плоскости проходят через валки, обеспечивающие их силу сжатия. Повторяемость подачи тока и скорость прохождения заготовок через валки подразделяют стыковки на шаговые, прерывистые и непрерывные.
• Стыковая. Предназначена для совмещения легированных сплавов и заготовок с большим сечением, которые плохо поддаются сварке. Процесс представляет собой слияние при нагреве и осевом смещении заготовок, зажатых в электрододержателях. При сочленении таких поверхностей можно добавить использование процесса трения.

Различные типы контактной точечной сварки определяются ее специфическим применением и, соответственно, конструкцией используемого сварочного аппарата.

Соединение осуществляется по методу сопротивления и оплавления (с нагревом или без него): первый часто используется для небольших изделий с площадью сечения до 200 мм, второй позволяет формировать прочную стыковку более крупных изделий. Контактный метод пользуется особой популярностью.

Выбор метода сочленения компонентов диктуется типом применяемого металла и его толщиной, но базовый порядок выполнения операций остается стандартным.

Основные шаги при сварке точками электродом:

• Подготовка деталей. На этом этапе производится очистка свариваемых поверхностей от лакокрасочных покрытий, мешающих прохождению тока.
• Сжатие деталей. В процессе контактной точечной стыковки используются клещи, чтобы создать участки, по которым будет проходить ток между контактными точками.
• Нагрев деталей при помощи электрического импульса (постоянного или переменного). Длительность нагревания зависит от толщины стыкуемых элементов.

• Уменьшение давления на стыкуемые детали (актуально для аппаратов автоматической контактной точечной сварки), что способствует предотвращению выдавливания расплавленного материала.
• Отключение тока при покраснении металла в зоне контакта электродов.
• Проковка или прижимание деталей для обеспечения крепости стыка во время охлаждения материала на завершающем этапе.

Параметры настройки аппаратуры для контактной точечной сварки определяются в зависимости от вида обрабатываемого металла. Качество соединения тесно связано с применяемой техникой, методами сжатия конструктивных элементов и используемым электрическим импульсом.

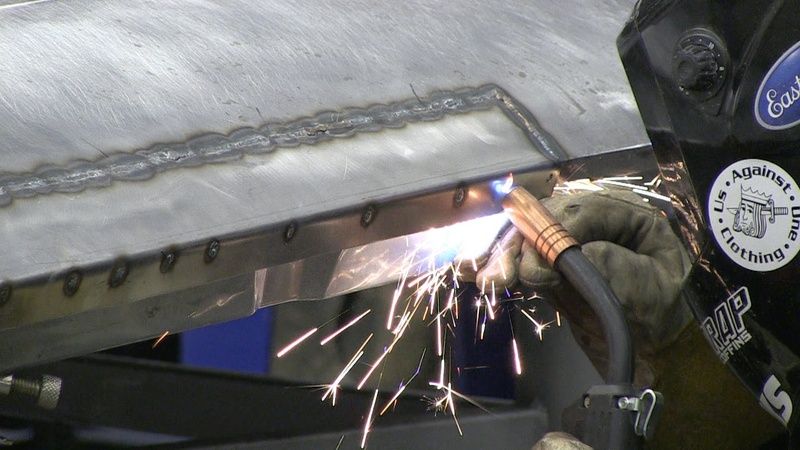

Возможные дефекты сварки точками

Недоплав

Проблема недоплава возникает, когда в процессе точечной сварки не формируется должной литой структуры соединения в виде чечевицы.

Главные причины: неадекватный нагрев зоны из-за низкой плотности тока или короткого времени нагрева. Проблемы с силой тока могут быть вызваны различными факторами, такими как неправильная настройка параметров процесса, повышенное сопротивление во вторичной цепи, наличие шунтов или падение напряжения в электросети.

Разбрызгивание

В процессе точечной сварки часто происходит разбрызгивание металла. Некоторое количество брызг является нормальным явлением, но их избыток может привести к формированию глубоких вмятин. Такие значительные повреждения на сварной поверхности серьезно снижают прочность сварного соединения.

Для решения проблемы важно выявить причины избыточного образования брызг и скорректировать параметры сварочного процесса или улучшить качество обрабатываемой поверхности заготовки.

Оплавление или прожиг поверхности заготовки

Главные факторы, приводящие к данному дефекту: загрязненная поверхность заготовки, искривленная или неплотно прилегающая к металлу поверхность электрода, а также некорректно настроенные параметры соединения.

Чрезмерное углубление электрода

Глубина отпечатка электрода на поверхности качественно выполненной сварки не должна превышать 20 % от толщины материала.

Основные причины слишком глубокого углубления: перегрев места сварки, интенсивное разбрызгивание металла, маленький диаметр рабочей поверхности электрода и избыточный зазор между обрабатываемыми деталями.

Трещины

Главная причина образования трещин в соединении – слишком быстрое охлаждение, что часто встречается при работе с легированными типами стали и редко происходит при обработке низкоуглеродистых.
