Сварка полуавтоматом с углекислотой: особенности технологии и советы начинающим

О чем речь? Сварка полуавтоматом с углекислотой экономит деньги на расходные материалы. Для начинающих сварщиков это весомое преимущество. К тому же использование газа уменьшает степень окисления металлических изделий, благодаря чему швы становятся надежными и прочными.

На что обратить внимание? Профессионалы осведомлены, что для сварки с углекислотой сначала нужно тщательно подготовить поверхность заготовки. Это включает финишную очистку покрытия от краски и коррозии, пыли и грязи.

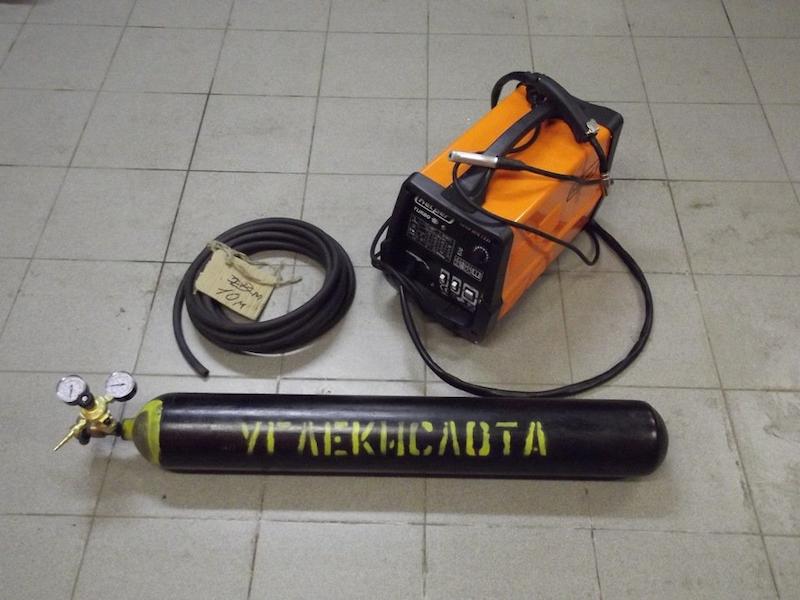

Как работает сварка полуавтоматом с углекислотой

Сварка с углекислотой полуавтоматом отчасти схожа с технологией газовой, так как в обоих случаях в зону плавления металла по рукаву подается под давлением газ из баллона. Однако при полуавтоматическом сваривании газовая смесь не горит, а создает защитную атмосферу, предотвращая контакт атмосферного кислорода с расплавом в сварочной ванне. Для проплавления кромок соединяемых деталей используется тепловая энергия горения электрической дуги. Применение данного метода позволяет формировать качественные и надежные соединения.

Для предотвращения окисления железа и углерода самой углекислотой применяется присадочный металл с добавлением марганца и кремния. Соединения этих элементов с углекислым газом образуют шлаковую корку на поверхности валика шва. Одного баллона в среднем хватает на 15 часов работы.

Сварка полуавтоматом с газом, при которой в качестве защитной среды используется углекислота, относительно простая, ее без труда освоит даже начинающий сварщик. Углекислый газ не обладает цветом, запахом и вкусом. В средних концентрациях это соединение не наносит вреда здоровью человека, а также не воспламеняется от открытого огня. Плотность диоксида углерода составляет 1,983 кг/м².

Электродом и одновременно присадочным материалом при сварке полуавтоматом служит металлическая (стальная или алюминиевая) проволока, которая автоматически подается по специальному каналу в зону плавления. Скорость подачи можно настраивать с помощью регуляторов, расположенных на корпусе аппарата сзади.

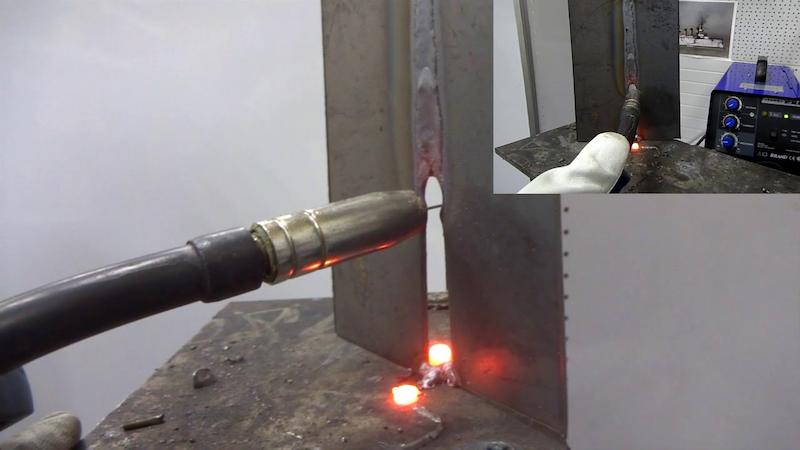

Преимущества сварки полуавтоматом с углекислотой

Полуавтоматическую сварку в среде углекислого газа широко применяют как на промышленных производствах и в автосервисах, так и в домашних мастерских, соединяя с ее помощью мелкие детали и заготовки из тонкого листового металла. Популярность данной сварочной технологии обусловлена:

• возможностью соединения деталей из тонкого металла;
• высокой производительностью;
• низкой затратностью;
• возможностью работать с широким перечнем металлов и их сплавами;
• наличием различных режимов сварки;
• стабильностью электрической дуги;
• отсутствием контакта расплава с атмосферным кислородом;
• высоким качеством сварных соединений;
• безопасностью – как для самого сварщика, так и для потребителей;
• возможностью многоразового использования газовых баллонов.

Существует и минус: защитная газовая атмосфера боится ветра и сквозняков.

Данная сварочная технология называется полуавтоматической, так как все операции, кроме подачи сварочной проволоки в зону плавления, сварщик выполняет вручную. При автоматической сварке все процессы полностью автоматизированы. Такой метод используется на крупных промышленных производствах для серийного выпуска изделий.

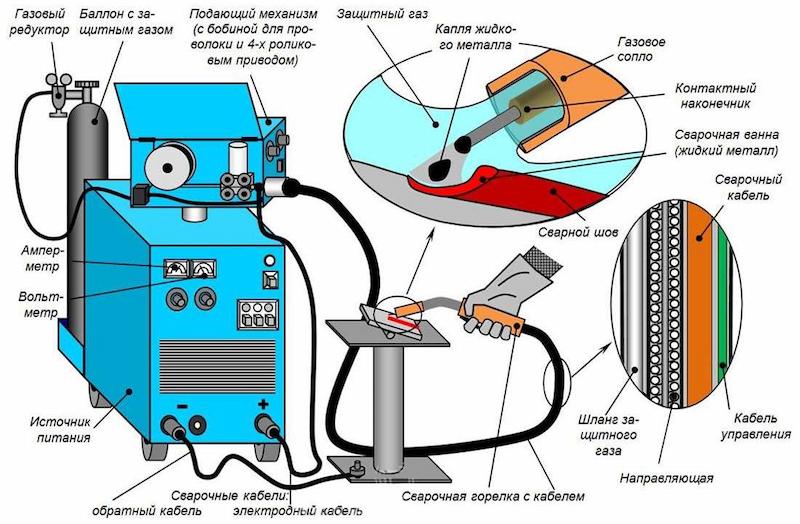

Устройство аппарата для сварки с углекислотой

Освоение полуавтоматической сварки следует начинать с изучения устройства оборудования. Любой полуавтомат, независимо от марки и модели, состоит из:

• корпуса, который используется для размещения основных элементов: источника постоянного электрического тока (инвертор или трансформатор), регуляторов силы и напряжения тока, выходов, механизма подачи присадочного материала;
• пистолета и кабеля для подачи проволоки, газа, а также охлаждающей жидкости (в некоторых модификациях);
• кабелей (одного – питающего электрод, и второго – для подсоединения «массы»);
• системы подачи защитного газа – баллона (магистрали), рукава, редуктора с вентилем и манометром.

Сварочная ванна, в которой перемешиваются присадочный и основной металлы, формируется путем непрерывной автоматической подачи проволоки в зону плавления.

Важно! Для того чтобы сварное соединение формировалось правильно и было качественным, необходимо наличие вокруг сварочной ванны специальной газовой среды, которая защищает расплавленный металл от окисления в ходе реакции с атмосферным кислородом. Если полуавтоматическая сварка выполняется без газа, за создание защиты отвечает специальная сварочная проволока с флюсовым порошком.

Сварка в защитной среде углекислого газа может выполняться аппаратами одного из двух видов:

• сваривание неплавящимися вольфрамовыми и графитовыми электродами осуществляется с помощью специального оборудования, преобразующего переменный ток в постоянный;
• инверторами, создающими устойчивую электрическую дугу, которые питаются от бытовых сетей.

Специалисты рекомендуют пользоваться для полуавтоматической сварки проволокой с добавлением марганца и кремния, подбирая ее диаметр в соответствии с размерами и толщиной металла соединяемых деталей, а также параметрами самого процесса.

Диоксид углерода – бесцветный газ, у которого полностью отсутствуют вкус и запах. Это соединение, которое не представляет опасности для здоровья человека, транспортируют в газовых баллонах черного цвета. Давление углекислоты при сварке полуавтоматом достигает 60 кгс/см². Для удаления с поверхности деталей конденсата могут использоваться силикагель или специальные составы на основе меди и алюминия.

Благодаря защитной атмосфере расплав в сварочной ванне кристаллизуется, не контактируя с окружающим воздухом и не окисляясь. Расход углекислоты при сварке полуавтоматом можно регулировать в зависимости от характера работ и характеристик соединяемых заготовок (химический состав, толщина, масса, размеры). Баллоны оснащаются редукторами, понижающими давление углекислого газа до 0,5 атмосферы.

При вдыхании монооксида углерода прекращается снабжение клеток кислородом, что может привести к потере сознания. По этой причине следует, помимо специальной одежды, маски и перчаток, пользоваться средствами индивидуальной защиты органов дыхания.

Настройка полуавтомата для сварки с углекислотой

Приступая к работе, необходимо привести газовый баллон в вертикальное положение, чтобы переместить скопившуюся воду на дно. Для регулировки параметров подачи газа (давления и расхода) емкости оснащаются редукторами.

Затем необходимо:

• очистить поверхность соединяемых кромок от грязи, масла и окислов с помощью наждачной бумаги, металлической щетки, шлифовальной машинки и т. д.;
• зафиксировать соединяемые детали на сварочном столе;
• выполнить пробную сварку током малого напряжения и настроить напряжение таким образом, чтобы заготовки не деформировались от нагревания;
• далее можно приступать к работе.

Рассмотрим, как настроить полуавтомат для сварки с углекислотой. Для регулировки основных параметров процесса корпус аппарата оснащается панелью с элементами управления:

• регулятором сварочного тока (ампераж настраивается в зависимости от толщины металла заготовок);
• регулятором скорости подачи присадочного материала (проволоки);
• таймером включения/выключения (опционально);
• выходом для подключения рукава сварочного пистолета.

Приступая к работе, необходимо убедиться, что напряжение и мощность оборудования позволяют работать с деталями таких размеров и массы.

При формировании сварных швов опытные сварщики пользуются одним из двух способов ведения электрода:

• Для сварки деталей из металла средней и малой толщины электрод наклоняют вперед по ходу движения.
• Толстый металл сваривают, наклоняя пистолет назад.

При выборе режима необходимо учитывать толщину заготовок. Ниже приведена таблица рекомендованных параметров для сварки полуавтоматом с углекислотой:

Важно учитывать следующие правила:

• с увеличением силы тока растет глубина проплавления металла соединяемых заготовок;
• от напряжения сварочного тока зависит длина дуги;
• увеличение длины дуги ведет к росту напряжения, а также ширины и глубины проплавления металла;
• качество сварных соединений напрямую зависит от параметров электрической дуги;
• вылет проволоки регулируется в зависимости от ее диаметра.

По окончании формирования шва не следует сразу же прерывать подачу углекислоты. В первую очередь необходимо остановить поступление присадочного материала в зону плавления и выключить питание. После кристаллизации металла сварного соединения необходимо очистить его поверхность от шлаковой корки.

Советы по сварке полуавтоматом с углекислотой

1. Полуавтоматическая сварка может выполняться одним из следующих способов:
   • непрерывное формирование шва путем передвижения пистолета на стабильной скорости;
   • точечная сварка, при которой шов напоминает пунктирную линию;
   • сваривание коротким замыканием – эта технология применяется для соединения заготовок из тонколистового металла, который проплавляется импульсами, возникающими при замыкании цепи.
2. • Сварка выполняется переменным током, параметры которого настраиваются в зависимости от состава сплава и толщины заготовок. При регулировке расхода углекислоты следует учитывать выбранный режим сваривания. Для зажигания дуги следует провести кончиком проволоки по поверхности металла, нажимая на кнопку пуска.
   • Качество сварных соединений определяется:
3. • расстоянием от кончика проволоки до металла заготовок;
   • зазором между соединяемыми кромками;
   • применением подложек.

Длина дуги должна быть оптимальной, так как от нее прямо зависит надежность и качество шва. Если расстояние между электродом и поверхностью деталей слишком мало, это мешает сварщику видеть зону плавления и контролировать параметры сварки.

Также важную роль играет величина зазора между кромками. Этот параметр регулируется в зависимости от толщины металлических заготовок. К примеру, для сваривания листового металла толщиной до 10 мм рекомендуется выставлять расстояние между деталями в 1 мм (в целом, следует придерживаться соотношения 10:1).

Пользоваться подложкой необходимо, когда есть риск вытекания расплавленного металла из сварочной ванны.
