Сталь 40Х: характеристики и способы обработки

Это какая? Сталь 40Х среднеуглеродистая, цифра в названии указывает на количество содержания углерода в составе. За счет него металл отличается такими качествами, как прочность, износостойкость, устойчивость к коррозии, безопасность для людей и экологичность. Данный сплав широко востребован в машиностроении, в сфере производства инструментов.

Что учесть? Данный тип стали плохо поддается обработке, например, для сваривания используют контактную или ручную дуговую сварку. Стоит сплав дороговато, но, к счастью, на рынке представлены различные аналоги, которые в разы дешевле.

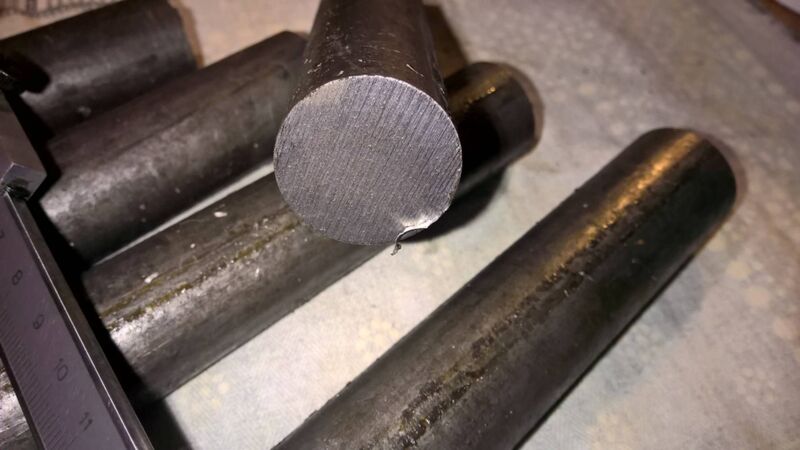

Особенности стали 40Х

Сталь марки 40Х отличается высокой прочностью и износоустойчивостью. Благодаря этим качествам она находит применение во множестве секторов промышленности и строительства.

Легированная сталь 40Х включает в себя специфические добавки для усовершенствования свойств базового металла. Обозначение «40» говорит о том, что доля углерода составляет около 0,40 %. Данный элемент повышает твердость и прочность сплава, делает материал более долговечным при износе и ударных воздействиях.

В составе стали марки 40Х содержится хром, на что указывает буква «Х». Присутствие химического элемента в объеме примерно 0,9–1,2 % обеспечивает сплаву не только повышенную прочность, но и улучшенную защиту от коррозии.

В сплав включены компоненты, повышающие качественные характеристики стали 40Х: марганец в количестве 0,5–0,8 % улучшает ковкость и свариваемость, а кремний в диапазоне 0,17–0,37 % увеличивает упругость и стойкость к износу. В небольших количествах содержатся фосфор и сера.

Сталь 40Х включает добавки, которые придают ей отличные механические свойства и устойчивость к износу, делая ее оптимальным выбором для ситуаций, где важны высокая прочность, долговечность и коррозийная стойкость.

Физические и химические свойства стали 40Х

Сталь 40Х является среднеуглеродистой, обычно такие сплавы используются после закалки и последующего высокого отпуска. В обработанном состоянии металл приобретает структуру с мелкими и однородными частицами.

Термообработка стали 40Х способствует достижению идеального баланса между прочностью, эластичностью и пластичностью материала. Поковки из сплава, закаленные в масле при температуре +860 °С и отпущенные в диапазоне +500…+800 °С, обладают высокими эксплуатационными свойствами:

Снижение температуры отпуска стали 40Х способствует улучшению ее прочностных характеристик.

При отпуске на уровне +200 °С предел текучести стали 40Х достигает 1560 МПа, предел прочности повышается до 1760 МПа, а твердость возрастает до 552 HB. Однако при этом ударная вязкость снижается до 29 Дж/см².

Для достижения высококачественного соединения в ручной электродуговой и электрошлаковой сварке часто применяется вспомогательный источник тепла. Важно проводить термообработку мест сплавления, чтобы уменьшить остаточные напряжения. В то же время при точечной контактной сварке подогрев не требуется.

Виды проката стали 40Х

Сталь 40Х можно купить в различных формах, благодаря чему этот материал находит применение в многочисленных отраслях промышленности.

Варианты поставок:

• Круглые прутки диаметром от 2 до 250 мм широко распространены в металлообработке и машиностроении. Находят применение при создании валов, осей и других компонентов, которые должны обладать высокой прочностью и стойкостью к износу.
• Шестигранные стержни идеально подходят для создания элементов с внутренней или внешней резьбой: болты, гайки и другие крепежные изделия. Благодаря разнообразию размеров прутки из стали 40Х обеспечивают удобство в подборе оптимальных параметров для различных нужд.
• Квадратные прутки находят применение в производственной сфере и строительстве благодаря широкому диапазону размеров – от 4 до 150 мм. Это делает их универсальным решением для изготовления разнообразных конструкций.
• Листы и полосы из стали 40Х находят свое применение в таких областях, как строительство, судостроение и тяжелое машиностроение. В зависимости от требований к прочности и гибкости, их толщина может быть различной. Например, стальные полосы применяют для создания пружин, штамповок и других изделий.

Сферы применения стали 40Х

Различные компоненты механизмов изготавливаются из сплавов, устойчивых к интенсивным нагрузкам.

К ним относятся:

• оси и полуоси;
• зубчатые колеса;
• болты;
• шпиндели;
• валы-шестерни;
• редукторы;
• другие детали.

Производство металлических изделий из хромистого сплава включает: прокат фасонный сортовой, полосы, квадраты, круги и шестигранники, прутки, листы и поковки. Горячие и холодные металлические слитки прессуются с помощью вращающихся валков. Полуфабрикаты из стали 40Х находят применение в производстве более сложных технологических продуктов и используются в таких отраслях, как строительство, машиностроение, агро- и транспортная промышленность, приборостроение. Из них изготавливают медицинские инструменты, реже – сварные конструкции.

Круг-серебрянка из стали 40Х отличается точностью размеров и зеркальным блеском. Благодаря тщательной дополнительной обработке поверхности шлифовкой он пользуется высоким спросом.

Материал идеален для производства кухонной утвари, подвергающейся воздействию высокой температуры, а также инструментов с режущей поверхностью. Его используют в строительстве мостовых конструкций и опор, работающих в условиях экстремального северного климата.

Трубопроводы для перекачки углеводородов, воды, теплоносителей и химических реагентов изготавливают из бесшовного трубопроката, произведенного методом горячей или холодной деформации. Реже трубы из стали 40Х используют для создания металлических конструкций в строительстве.

Трудоемкость изготовления и необходимость термической обработки изделий из стали 40Х повышают их себестоимость. В связи с этим экономически оправдано использовать такой материал для создания деталей, испытывающих высокие нагрузки и являющихся ответственными элементами.

Способы обработки стали 40Х

Технические свойства данного сплава совершенствуют, используя метод термоулучшения. Этот процесс осуществляется пошагово либо в масле, либо на воздухе:

• проводят закалку для улучшения структуры поверхности;
• материал охлаждают;
• выполняют отпуск для снятия внутренних напряжений.

Предпочтение отдается использованию масла, обеспечивающего лучшее качество поверхностного слоя и предотвращающего появление таких дефектов, как окалина, характерные для водной среды.

Способы охлаждения:

• применение единственного вида охладителя;
• комбинированное охлаждение с водой и маслом;
• направление струи охладителя на конкретный участок изделия.

При необходимости повышения износостойкости применяют дополнительные методы, такие как цементация и имплантация азотных ионов в поверхностные слои.

При термообработке стали 40Х выбор режима закалки происходит на основе температуры критических точек, состава металла, точки плавления и количества примесей.

В результате такой обработки прочность материала достигает 980 Н/м², а ударная вязкость – 59 Дж/см².

Для достижения твердости в 217 МПа рекомендуется провести закалку стали 40Х в масляной ванне при температуре +500 °С. В случае использования воздушной среды при нагреве до +200 °С твердость увеличивается до 552 МПа. Важно строго придерживаться заданных параметров и времени отпуска.

Необходимость проведения операций, стимулирующих структурные трансформации внутри материала, критична для его укрепления. В процессе закалки, помимо увеличения поверхностной твердости, наблюдается уменьшение пластичности и способности сопротивляться ударным воздействиям. Для настройки оптимального баланса этих свойств необходимо соблюдать такие параметры, как:

• время нагрева и охлаждения до необходимой температуры;
• выдержка времени для обеспечения однородного распределения тепла.

Медленное охлаждение может вызвать напряжения, способствующие деформации, быстрое – повышает риск образования хрупкости. Использование вакуумирования во время нагрева в аргоне предотвращает появление внутренних полостей. Этот процесс приводит к уменьшению содержания водорода в металле.

Под воздействием тепла материал может претерпевать структурные преобразования:

Критическая точка

Температура, °С

Ас1

+743

Ас3

+815

Ar3

+730

Ar1

+693

Mn

+325

Преимущества и недостатки стали 40Х

Преимущества:

• высокая прочность, износостойкость и долговечность за счет содержания хрома;
• улучшенные антикоррозийные свойства, достигаемые посредством закалки и растворения карбидов;
• устойчивость к изменениям температуры в диапазоне от -40 °С до +425 °С;
• устойчивость к воздействию окружающей среды, влаги, ультрафиолета и холода;
• гладкая и ровная поверхность без дефектов коробления;
• отличная обрабатываемость: ковка, штамповка, прокатка, токарные и фрезерные работы, шлифование;
• экологическая безопасность и нетоксичность.

Недостатки:

• Высокая температура способствуют росту зерен, что увеличивает вероятность внутренних деформаций, ведущих к разрушению структуры.
• Оксид железа, образующийся на поверхности, повышает коэффициент трения, что вредит работе движущихся частей машин.
• Низкая свариваемость (четвертый класс), увеличивающая вероятность трещин на сварных швах.
• Флокеночувствительность приводит к тому, что внутри деталей при литье или деформации возникают трещины.
• Тенденция к хрупкости во время отпуска приводит к образованию трещин, повышая чувствительность к ударным воздействиям.

Аналоги стали 40Х

Отечественные аналоги стали 40Х:

• Сталь 40ХФА содержит ванадий в пределах 0,1-0,2 %. Этот элемент увеличивает прочность и способность выдерживать ударные воздействия. Материал идеален для создания компонентов, испытывающих высокие динамические нагрузки.
• Сплав 40Х13 обогащен хромом в пределах 12–14 %, благодаря чему обладает повышенной стойкостью к коррозии. Материал применяется в производстве режущих инструментов и компонентов, эксплуатируемых в условиях воздействия агрессивных сред.

Иностранные эквиваленты стали 40Х:

• AISI 5140 (американский). Материал обладает аналогичным химическим составом с сопоставимым уровнем углерода и хрома. Применяется в производстве автомобильных и машиностроительных компонентов, которые должны выдерживать высокие нагрузки и быть устойчивыми к износу.
• 41Cr4 (европейский). Данный материал обладает подобными свойствами. Используется в схожих областях – изготовление автомобильных деталей и различных механических компонентов.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

• цветные металлы;
• чугун;
• нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.
