Скорость сварки: на что влияет

Что это? Скорость сварки показывает, как быстро электрод двигается вдоль свариваемых кромок. В зависимости от этого параметра можно регулировать глубину провара металла, форму и размеры шва.

Как выбрать? Оптимальную скорость рассчитывают с помощью специальной формулы и таблицы, где показана связь толщины металла и режима сварки. Слишком большая приводит к уменьшению глубины и ширины шва, свариваемые детали не успевают прогреться, в итоге соединение получается ненадежным. Медленная скорость провоцирует прогорание материала.

Что собой представляет режим сварки

Параметры режима сварки подразделяются на основные и вспомогательные:

• Основные: величина и тип тока, его полярность, диаметр электрода, напряжение, темп сварочного процесса и амплитуда поперечного движения конца электрода.
• Вспомогательные: длина свободного конца электрода, состав и толщина его покрытия, начальная температура основного металла, ориентация электрода (вертикальную или наклонную) и расположение изделия во время соединения.

Глубина провара и ширина шва определяются основными параметрами сварочного режима.

Фото: bannafarsai/ Freepik

Повышение сварочного тока при стабильной скорости ведет к увеличению глубины проплавления. Это связано с изменением количества тепловой энергии на единицу длины провара и частично с вариациями в давлении, создаваемом дугой на поверхность сварочной ванны.

Изменяя ток, в большинстве случаев можно достичь необходимой глубины провара основного металла. Однако это не влияет на ширину сварного шва.

Тип и полярность тока также оказывают воздействие на конфигурацию и размеры сварного шва.

При использовании постоянного тока обратной полярности глубина провара может быть на 40–50 % выше, чем при сварке постоянным током прямой полярности, что особенно заметно при использовании рутиловых и базовых электродов. Разница обусловлена различным распределением тепловой энергии между анодом и катодом.

Показатель скорости сварки

Скорость сварки определяется тем, насколько быстро электрод продвигается вдоль свариваемого участка. Повышение приводит к сокращению ширины проплавления, что связано с уменьшением энергии на единицу длины и изменением направления дуги, что в свою очередь снижает нагрев кромок и металла в ванне.

При ручной сварке со скоростью свыше 70–80 м/ч ширина проплавленного основного металла превышает ширину затвердевшего валика шва. Это приводит к формированию канавок по обеим сторонам места соединения, которые не заполняются металлом.

Скорость сварки шва зависит от толщины свариваемых элементов, качества обработки кромок и поперечного сечения шва, а также от величины сварочного тока. В технологическом процессе приведена рекомендуемая скорость сварки, выбор которой осуществляет сварщик. Например, при сваривании элементов толщиной 3-4 мм можно применять различные параметры: при сварочном токе 140–160 А выбирать один режим, а при токе 190–230 А – другой.

Подбор темпа соединения необходимо проводить таким образом, чтобы сварочная ванна эффективно заполнялась жидким металлом от электрода и формировала высокий слой над поверхностью кромок с плавным переходом к основному металлу изделия, избегая наплывов и подрезов. Желательно контролировать скорость продвижения так, чтобы ширина сварочного шва была в 1,5-2 раза больше диаметра электрода.

С другой стороны, чрезмерно быстрое перемещение электрода также может привести к непровару из-за нехватки тепла в зоне соединения. Это приводит к деформации швов после их охлаждения и даже к появлению трещин.

Одним из самых простых методов выбора темпа сварки является ориентация на приблизительно среднюю скорость, исходя из размеров сварочной ванны. Обычно ее габариты составляют: ширина – от 8 до 15 мм, глубина – до 6 мм и длина – от 10 до 30 мм. Важно обеспечить равномерное заполнение сварочной ванны расплавленным металлом, поскольку глубина проплавления остается практически неизменной.

Скорость лазерной сварки

Темп соединения металлов оказывает прямое влияние на теплоподвод к обрабатываемому материалу. При увеличении скорости сварки уменьшается объем тепла, воспринимаемого металлом, что делает соединительный шов более тонким и поверхностным. Это может быть полезно при работе с тонкими сплавами или при минимизировании тепловых деформаций.

С другой стороны, медленный темп соединения металлов обеспечивает более глубокое проникновение тепла в материал, что способствует формированию глубоких швов. Однако слишком медленное соединение может вызвать перегрев, что ведет к короблению или возникновению иных дефектов.

Отрегулируйте темп соединения металлов с помощью панели управления. Оптимальная скорость зависит от типа материала и его толщины. Например, при соединении тонких листов нержавеющей стали более быстрая сварка может предотвратить излишнее внесение тепла и обеспечить аккуратный соединительный шов. В случае толстых материалов обычно требуется варить медленно, чтобы гарантировать полное проникновение. Для достижения идеального качества металлических соединений важно правильно сбалансировать скорость и мощность.

Скорость сварки полуавтоматом

Полуавтомат – это аппарат, где роль электрода играет проволока, которая подается к месту сваривания автоматически. При использовании полуавтоматической сварки требуется регулировка двух скоростей: первая – темп подачи проволоки, который критичен для обеспечения стабильности дуги, вторая – быстрота передвижения горелки, влияющая на процесс соединения металлов.

Для толстостенных соединений используют высокий темп, что способствует формированию узких швов. При такой скорости важно контролировать, чтобы на конце проволоки и на поверхности металла не происходило окисления вне защитной газовой среды.

Как и в случае ручного дугового соединения металлов, сварщик самостоятельно регулирует силу тока и быстроту подачи проволоки, опираясь на опыт и квалификацию, а также учитывая типы соединяемых материалов.

С помощью полуавтомата можно соединить две металлические детали быстро и качественно. Такой аппарат позволяет работать с металлами различной толщины. По сравнению с ручной сваркой, это устройство предоставляет значительные преимущества.

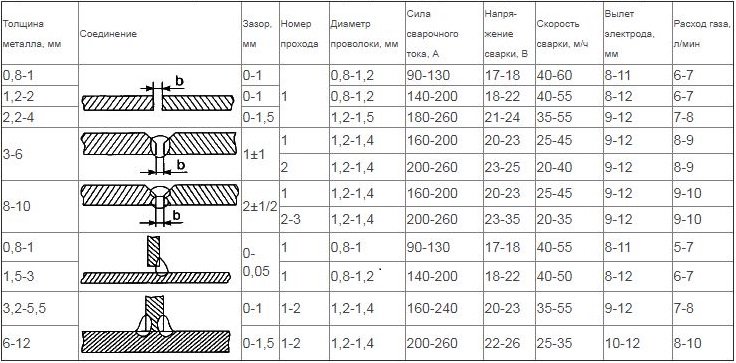

Перед началом процесса необходимо рассчитать основные характеристики – ток, напряжение дуги и скорость сварки. Последний параметр можно определить, исходя из заданных силы тока и напряжения, так как темп работы полуавтоматом зависит от этих показателей.

Ток и напряжение выбираются в зависимости от толщины металла. Соответственно, темп сварки полуавтоматом тоже зависит от толщины материала.

Скорость сварки в защитном газе

Аргон – это инертный газ, который не взаимодействует химически с металлами и не растворяется в их жидком состоянии. Используя его в качестве защитного газа, можно предотвратить окисление и воспламенение элементов сплава при сварке при высокой температуре, что способствует получению сварных швов высокого качества.

Тем не менее при использовании постоянного тока с обратной полярностью вольфрамовый электрод, соединенный с положительным полюсом, склонен к перегреву или даже сгоранию вследствие высокой температуры. Следовательно, обычно не рекомендуется использовать постоянный ток обратной полярности для сваривания алюминия, магния и их сплавов; предпочтительнее применять переменный.

Постоянный ток прямой полярности не вызывает «катодного распада», что делает его подходящим для сварки нержавеющей и жаропрочной стали, титана, меди и соответствующих сплавов.

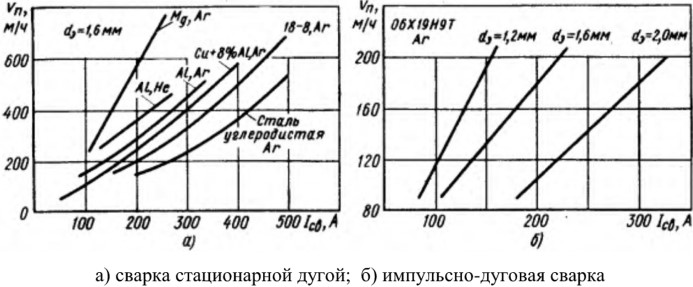

На рисунке показана зависимость скорости подачи электродной проволоки от сварочного тока для разных металлов при использовании стационарной и импульсной дуги, что демонстрирует, от чего зависит скорость сварки.

Скорость сварки электродом обычно подбирается специалистом с учетом размера, формы и состояния плавления сварочной ванны.

Слишком высокий темп может привести к нарушению защитной газовой атмосферы и вызвать неполное проплавление и пористость сварного шва. В то же время чрезмерно медленный процесс может спровоцировать возникновение прожогов и подрезов в сварном шве.

Диаметр сопла оказывает прямое влияние на область защиты, которая обычно зависит от размера вольфрамового электрода. Опираясь на производственный опыт, размер сопла должен быть в два раза больше поперечника вольфрамового проводника, увеличенного на 4 мм.

При правильном расходе газа сварочная ванна будет стабильной, поверхность чистой и светлой, без шлака или окисления, а сварной шов будет выполнен эстетично.

В случае неподходящего расхода аргона на поверхности сварочной ванны могут появиться шлак и оксидация, делая шов более темным и менее привлекательным.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

• цветные металлы;
• чугун;
• нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Изображение в шапке статьи: ashvets/ Freepik
