ШХ: расшифровка стали и характеристики

О чем речь? Расшифровка стали ШХ выглядит так: Ш – шарикоподшипниковая, Х – хромистая. Далее идет числовой индекс, например ШХ15, который указывает на долю хрома в сплаве – 1,5 %. Этот металл устойчив к коррозии и повышенным нагрузкам, хорошо обрабатывается и обладает высокой твердостью.

На что обратить внимание? Сталь ШХ используется для создания подшипников, трубного проката, крепежных элементов, ножей. Тип сплава выбирают в зависимости от предполагаемых нагрузок и условий эксплуатации изделия.

Расшифровка стали ШХ

Марка стали ШХ разработана специально для узконаправленного промышленного использования. Основная сфера ее применения – производство подшипников. Помимо этого, сплав отлично подходит для изготовления круглого и квадратного проката, бесшовных труб, прутков повышенной точности и холоднодеформированных полос.

Благодаря своей устойчивости к механическим воздействиям и износу металл применяется там, где требуется надежность при постоянной нагрузке и долговечность в эксплуатации. Его активно используют в производстве ножей и режущих инструментов, где важна способность к длительной и стабильной работе без потери формы и остроты.

В составе ШХ15 повышенное содержание углерода и хрома, что обеспечивает хорошую закаливаемость, прочность и износостойкость. Эти качества делают сплав незаменимым при изготовлении деталей, на которые постоянно воздействуют удары, трение и давление.

Расшифровка стали ШХ15:

• «Ш» – шарикоподшипниковая;
• «Х» – есть хром в составе;
• «15» – доля Cr составляет около 1,5 %.

После закалки и отпуска контактная прочность деталей сохраняется на высоком уровне, что особенно важно в машиностроении и металлообработке. При этом материал не теряет своих характеристик даже при сложной или длительной эксплуатации.

Сплав ШХ15 востребован в производстве изделий, где особенно важны твердость и прочность: копиров, втулок, направляющих, шариков (до 150 мм), роликов (до 23 мм в диаметре), подшипниковых колец с толщиной стенки до 14 мм. Все эти элементы эксплуатируются в условиях постоянного механического износа.

Среди очевидных достоинств стали ШХ15:

• отличная свариваемость и пригодность к термической обработке;
• высокая прочность при изгибе;
• устойчивость к коррозии и негативному воздействию окружающей среды;
• механическая прочность готовых изделий;
• отсутствие токсичных испарений в процессе обработки и эксплуатации;
• сохранение твердости при длительной интенсивной нагрузке.

Фото: Picdesigner / freepik.com

Конечные свойства материала могут немного различаться в зависимости от состава, качества исходного сырья и параметров производства. Поэтому при выборе готовой продукции или заготовок важно обращать внимание не только на саму марку, но и на условия дальнейшей обработки, технологические требования и конечную сферу применения.

Область применения стали ШХ

Марка ШХ15 широко используется в тех сферах, где надежность и прочность – не просто пожелания, а обязательные требования. Из этого сплава изготавливают подшипниковые ролики, трубы, заготовки под режущий инструмент с высокой способностью к заточке, а также различные металлические изделия, которые служат основой для дальнейшего производства.

Наиболее востребованной эта сталь становится в следующих областях:

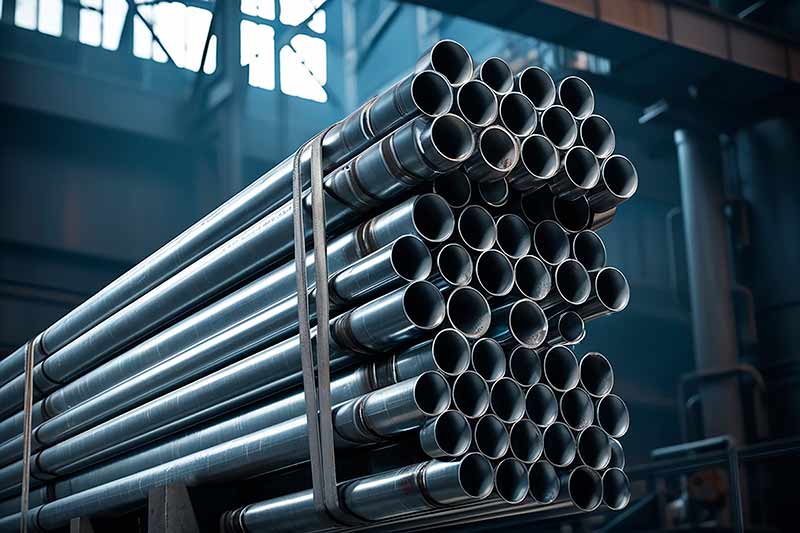

• производство бесшовных труб и сверл, которые требуют максимальной прочности и превосходят по характеристикам сварные аналоги;
• выпуск горячекатаных прутков, мелющих шаров, шайб, рессорных заклепок и пружинных клемм;

• изготовление калиброванных прокатных изделий;
• создание болтовых, клепаных и сварных конструкций, рассчитанных на длительную эксплуатацию.

Продукция из ШХ15 активно применяется в таких отраслях, как текстильная, целлюлозная, химическая и пищевая. Также этот металл высоко ценится в машино-, станкостроении и других сегментах тяжелой промышленности, где материал должен выдерживать интенсивные механические и вибрационные нагрузки. Закалка при высокой температуре возможна без разрушения структуры материала, что обеспечивает долговечность и надежность деталей в эксплуатации.

Характеристики стали ШХ

Сталь ШХ15 отличается отличной обрабатываемостью и высокой устойчивостью к механическим нагрузкам. Особенно это важно для таких элементов, как подшипники и режущие кромки, так как в процессе эксплуатации они подвергаются постоянному трению и износу.

Поверхностный слой данного сплава обладает повышенной твердостью, благодаря чему изделия из него долго сохраняют рабочие характеристики:

• По шкале Роквелла: твердость достигает HRC 61–63.
• По Бринеллю: 179–207 МПа.
• После отпуска при температуре +450 °C: твердость снижается, но остается высокой – HRC 46–48.

В расплавленном состоянии материал теряет менее половины своей исходной твердости. Плотность по ГОСТ – 7,79 г/см³. Это характерное значение для низколегированных типов стали с невысоким содержанием углерода.

Однако этот параметр ориентировочный и не используется для расчетных целей в проектировании.

ШХ15 относится к низколегированным типам стали с хромом, в ее составе присутствуют легирующие элементы, усиливающие ее прочностные характеристики и сопротивление коррозии.

Легирующие элементы:

• углерод: 0,95–1 % – обеспечивает общую твердость и жесткость;
• марганец: от 0,2 до 0,4 % – усиливает прочность;
• кремний: 0,18–0,38 % – повышает твердость;
• хром: 1,35–1,65 % – отвечает за устойчивость к коррозии и общее улучшение эксплуатационных свойств.

Однородная структура сплава с равномерно распределенными мелкими карбидами делает его особенно устойчивым к износу. Это свойство особенно важно для деталей, подвергающихся постоянной нагрузке и трению.

Предел прочности: от 590 до 750 Мпа.

Предел текучести (σ0,2): около 380–420 Мпа.

Ударная вязкость: 0,2–0,3 МДж/м².

Сталь ШХ15 демонстрирует хорошую устойчивость к отпускной хрупкости, отлично шлифуется и обрабатывается резанием. Показатели обрабатываемости:

• кратковременная прочность: 580–740 МПа;
• относительное удлинение при разрыве: примерно 20 %;
• относительное сужение: около 45 %;
• температура плавления: не менее +225…+250 °C.
• при резании: Kv (твердосплавным инструментом) = 0,9;
• обычным инструментом: Kv = 0,36 (в горячекатаном состоянии при твердости НВ 202 и σ = 740 МПа).

Фото: mehaniq / freepik.com

Также материал чувствителен к флокенам (внутренним дефектам после ковки), что требует контроля в ответственных применениях.

Термообработка стали ШХ

Для получения равномерной мелкозернистой структуры при отжиге стали ШХ15 важно правильно выбрать скорость охлаждения. Обычно она составляет от 10 до 30 °С в час и подбирается таким образом, чтобы распад аустенита завершался в верхней части температурного интервала превращений – примерно до +600 °С. Это обеспечивает формирование однородного мелкодисперсного перлита и твердость по Бринеллю в пределах 178–207 единиц.

Процесс закалки подшипниковых деталей из стали ШХ15 осуществляется в электропечах и соляных ваннах. Температурный режим выбирается в зависимости от сечения изделий: для элементов толщиной до 10 мм – от +830 до +860 °С, а для деталей сечением более 10 мм – в диапазоне +840…+870 °С.

Выбор температуры учитывает прокаливаемость стали и специфику применяемого оборудования. Время нагрева напрямую зависит от толщины детали, среды и характеристик оборудования.

Охлаждение после закалки проводят в индустриальных маслах, нагретых до +30…+60 °С.

Перед проведением отпуска детали обязательно остужают до температуры не выше +25 °С. Отпуск выполняется при +150…+165 °С.

Его длительность рассчитывается, исходя из толщины стенки детали: для сечений до 20 мм – минимум два часа, для сечений от 20 до 50 мм – не менее трех часов.

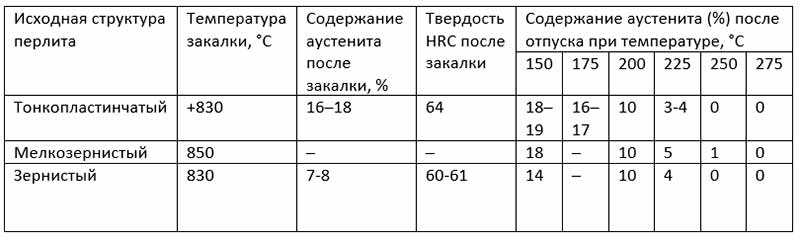

При этом содержание остаточного аустенита должно соответствовать нормативам, приведенным в таблице для данной марки.

В случае необходимости повышения поверхностной твердости подшипниковых колец применяется нитроцементация. Этот процесс проводится в шахтных печах при нагреве до+860 °С с выдержкой от двух до четырех часов. Глубина насыщенного слоя при этом составляет от 0,3 до 1,6 мм. Закалку осуществляют непосредственно с температуры нитроцементации, но не ниже +820 °С с последующим охлаждением в масле.

После отпуска при разной степени нагрева твердость нитроцементованных изделий из стали ШХ15 по шкале Роквелла составляет:

• при +160 °С – 67–69 HRC;
• при +200 °С – 65–66 HRC;
• при +250 °С – 64–65 HRC;
• при +300 °С – 60–63 HRC;
• при +350 °С – 58–60 HRC.

Формируемая микроструктура нитроцементированного слоя представлена мелкокристаллическим азотистым мартенситом с равномерно распределенными карбидами.

Для компенсации объемного расширения корректируются припуски на последующую шлифовку. У колец подшипников диаметром от 50 до 200 мм поверхностный слой, подлежащий удалению, уменьшают по наружному диаметру на 0,1–0,15 мм и увеличивают по внутреннему сечению на те же величины. Для изделий с диаметром менее 50 мм и шариков изменения припусков не производятся.
