Развертка трубы: как правильно рассчитывать

Что это такое? Развертка трубы подразумевает создание чертежа на плоскости, где указываются длина, площадь, сечение. Применяется метод для расчета теплоотдачи при проектировании «теплого» пола, потерь тепла, выборе рационального диаметра.

Как начертить? Чтобы правильно подготовить чертеж, необходимо знать вводные параметры и использовать определенный набор инструментов. Существует несколько методов создания развертки трубы – выбор осуществляется в соответствии с целями и задачами проекта.

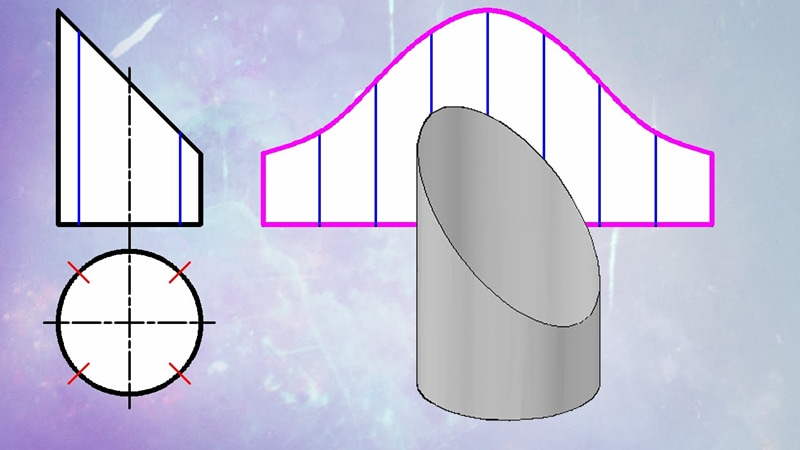

Как создается развертка трубы

Развертка трубы представляет собой важный этап при построении чертежей. Полученную путем расчетов плоскость используют, когда необходимо вырезать соответствующую форму из листового металла. Грамотное создание развернутой на плоскости поверхности детали необходимо для максимальной точности практического применения и сокращения расхода материалов.

Для того чтобы сделать развертку трубы, нужны максимально точные данные об основных параметрах – диаметре, толщине стенок и длине. На основании этих показателей определяется форма и размеры детали, развернутой на плоскости. Также необходимо принимать в расчет, из какого материала изготовлено изделие. Это требуется для того, чтобы возможная усадка не стала причиной несоответствия элементов при установке.

Когда определены все необходимые параметры, можно приступать к подготовительным работам. Для того чтобы создать точную развертку, требуется отметить на бумаге или нанести на чертеж, выполненный на компьютере, осевые линии. Далее следует применить несколько формул и графиков для определения углов и радиусов, которые потребуются для работы, принимая во внимание масштаб.

Когда нужно делать развертку трубы

Для расчета площади поверхности и/или поперечного сечения трубы пользуются формулой, которая позволяет вычислить длину развертки на основе величины строящейся магистрали и диаметра секций.

Величина площади поверхности труб рассчитывается, когда:

• укладывается «теплый» пол или монтируется регистр – специальный теплообменный аппарат с водой в качестве теплоносителя;
• необходимо определить величину теплопотерь, которые происходят при прохождении водой расстояния, разделяющего источник тепловой энергии и обогревательные элементы – радиаторы, конвекторы и т. п.;
• требуется рассчитать расход теплоизоляционных материалов, составов, защищающих металл от коррозии и ЛКМ (благодаря точному расчету можно добиться существенной экономии, особенно если речь идет о многокилометровых магистралях);
• нужно определить рационально оправданное сечение трубы для обеспечения максимальной проводимости водопроводных или отопительных трубопроводов.

Этапы создания чертежа развертки трубы

Разберемся, как посчитать развертку трубы и создать корректный чертеж. Для обеспечения максимальной точности и качества работы выполняются в следующей последовательности:

Этап 1. Изучение исходных данных

Построение развертки и расчет размеров заготовки, из которой она будет изготовлена, требует предварительного изучения параметров круглой трубы – диаметра, толщины стенки и т. д.

Этап 2. Расчет параметров развертки

Используя полученные данные, можно рассчитать основные параметры – длину развертки, формулы изгиба трубы и пр.

Этап 3. Создание габаритного чертежа

Для определения масштаба развертки и других геометрических параметров необходимо построить габаритный чертеж, который представляет собой контурное изображение детали с габаритными, установочными и присоединительными размерами.

Этап 4. Начертание элементов развертки

Когда готов габаритный чертеж, можно приступать к построению непосредственно развертки трубы с указанием всех необходимых размеров и углов.

Этап 5. Проверка и внесение поправок в чертеж

Прежде чем приступить к заключительной стадии построения развернутой на плоскости поверхности детали, чертеж должен быть тщательно проверен. Все выявленные неточности и ошибки подлежат корректировке.

Этап 6. Окончательное оформление чертежа

На заключительной стадии развернутую на плоскости поверхность детали трубы необходимо оформить в соответствии с требованиями соответствующих нормативов, используя стандартные обозначения и шрифты.

При изготовлении готового изделия или монтаже трубопроводной магистрали качество проводимых работ зависит от корректности выполнения расчетов на каждом из указанных этапов.

Подготовка к созданию развертки трубы под углом

Приступая к построению развертки трубы под углом, требуется выполнить соответствующую подготовку:

• подобрать трубу нужной длины, диаметр которой подходит для построения развернутой на плоскости поверхности детали;
• выполнить расчет необходимых параметров и размеров с учетом угла наклона развертки;
• выбрать место с хорошей вентиляцией, позволяющее обеспечить безопасное выполнение работы;
• изготовить шаблон развертки, пользуясь соответствующими инструментами, приспособлениями и материалами;
• с помощью подготовленного шаблона разметить трубу, обозначив на ней места будущих разрезов в соответствии с предварительными расчетами;
• разрезать трубу по разметке в нужных местах, используя необходимые инструменты и соблюдая правильный угол наклона;
• выполнить визуальный осмотр и проверку разрезанной детали на наличие дефектов и ошибок.

Выполнив подготовительные работы, можно начинать построение развертки трубы со срезом под углом.

Для построения развертки трубы необходимо замерить ее диаметр с помощью штангенциркуля или микрометра. От точности измерений зависит успех дальнейшей работы.

Результаты измерений необходимо записать, чтобы в дальнейшем использовать полученные данные для построения развертки трубы, а также передать (при необходимости) точные данные другим специалистам:

Как рассчитать развертку трубы

Для построения развертки трубы трубопроводной магистрали необходим расчет следующих параметров.

Площадь поперечного сечения трубы

Для расчета площади поперечного сечения круглой трубы берется диаметр, представляющий собой разность величин наружного поперечника и толщины стенки.

Площадь круга рассчитывают по формуле:

S = π × R^2 или S= π × (D/2 - N)^2,

где S – площадь внутреннего сечения; π – число пи; R – радиус поперечного сечения; D – наружный диаметр; N – толщина стенки.

Внешняя поверхность

Для расчета площади цилиндрической поверхности круглого профиля, каковым является труба, берется прямоугольник. Величина одной стороны равна длине отрезка трубопроводной магистрали, а второй – длине окружности.

Для того чтобы рассчитать развертку трубы, используется формула:

S = π × D × L,

где S – площадь трубы, D – диаметр, L – длина изделия.

Внутренняя поверхность

Этим показателем пользуются, чтобы выполнить гидродинамические расчеты, цель которых – определение площади поверхности трубопровода, постоянно соприкасающейся с водой.

Данный параметр определяется с учетом ряда факторов, главные из которых:

• Влияние шероховатости внутренней поверхности стенок водопроводных магистралей на скорость, с которой по трубам проходит поток жидкости, уменьшается с увеличением их диаметра.

• При выполнении гидродинамических расчетов шероховатость внутренней поверхности труб не менее важна, чем ее площадь. Например, по покрытому изнутри ржавчиной трубопроводу жидкость будет протекать значительно медленнее, чем по полипропиленовым трубам с гладкими стенками.
• Если секции трубопровода выполнены из стали без защитного цинкового покрытия, площадь внутренней поверхности в нем будет уменьшаться со временем из-за ржавчины и растущего слоя минеральных отложений, сужающих просвет труб.

Для таких трубопроводных магистралей развертку трубы рассчитывают, определяя величину внутреннего диаметра как разность между внешним диаметром поперечного сечения и толщиной стенки, умноженной на два.

В этом случае, чтобы определить площадь развертки трубы, применяют следующую формулу:

S= π × (D - 2N) × L, где N – толщина стенки.

Выбор способа развертывания трубы

Когда необходимые расчеты выполнены, следует определиться с оптимальным для конкретного случая методом развертки трубы:

• Развертывание по радиусу. Это простой способ, позволяющий построить развертку трубы при гибке максимально быстро и с наименьшими затратами материала. Для расчета используют радиус кривизны труб и прямые линии, которые соединяют ее окончания.
• Развертывание по разносторонним треугольникам. С помощью этой более сложной методики создаются развертки сложной конфигурации. Для построения чертежа поверхность трубы разбивается на маленькие треугольные фигуры, которые затем укладываются на плоскость.
• Развертывание по усеченному конусу. Этим методом пользуются для построения развертки труб с переменным диаметром. Конус разбивают на маленькие секторы, затем преобразовывая их в плоскость.

При выборе метода построения развернутой на плоскости поверхности детали необходимо принимать в расчет сложность конфигурации трубы и требования к конечному результату работы. У каждого из указанных способов есть свои плюсы и минусы.
