Процент армирования: что это, для чего нужно и как рассчитать

О чем речь? Строительство частных домов и других зданий не обходится без монолитных конструкций, изготовленных из цементного раствора, который армируется каркасом из металла. Для повышения прочности фундамента обязательно рассчитывают ряд важных показателей. Процент армирования – один из них.

Что учесть? Приняты нормы минимального и максимального процента армирования, указанные в СНиП. Зная эти параметры, можно определить диаметр используемых стержней, их необходимое количество, а значит, подсчитать предстоящие расходы.

Особенности технологии армирования бетона

Армирование значительно повышает стойкость бетона к растяжению и изгибу, компенсируя его ограниченные возможности. Вводя в состав бетонной смеси материалы с более высокими показателями прочности, можно добиться улучшения его эксплуатационных характеристик, несмотря на то что в сжатом состоянии он и так проявляет хорошую стойкость.

Процедура включает в себя несколько шагов. На начальном этапе производится выбор арматурных элементов, их количество и тип, основываясь на размерах будущей конструкции и предполагаемых нагрузках. Далее следует этап подготовки стержней или арматурной сетки для последующего внедрения в бетон.

Первоначально арматура укладывается в соответствии с техническими чертежами так, чтобы гарантировать равномерное распределение нагрузок по всей поверхности плиты. Для надежной фиксации используются специальные стяжки.

Когда речь идет об укреплении фундамента, важно уделять особое внимание точному расположению и надежной фиксации армирующих элементов, поскольку фундамент – это основа всей строительной конструкции.

Монолитные конструкции, такие как ленточные фундаменты, цементные стяжки и плиты перекрытия, требуют точного соблюдения технологий. Важно строго следить за расходом арматуры на каждый кубометр бетона, что обусловлено необходимостью знания коэффициента армирования. Это главное для обеспечения надежности и долговечности строительных работ.

Что такое процент армирования

Процент армирования – это важный параметр в строительстве, определяющий объем стальной арматуры в бетонной конструкции, необходимый для ее укрепления. Уровень наполнения поперечного сечения сжатых элементов продольной арматурой выражают через процент армирования. С точки зрения экономической эффективности оптимальным считается показатель в пределах 1-2 %.

Минимальное значение задают с учетом эластичности компонента. Это позволяет адаптироваться к таким влияниям, не учтенным при расчетах, как температурные изменения и усадка, и предупреждает внезапное разрушение материала в случае появления трещин.

Этот процент определяется на основе общей массы или сечения материалов, применяемых в при возведении сооружений. Нормы для его расчета зафиксированы в СНиП 2.03.01-84 и уточнены в ГОСТ 10884, который устанавливает критерии качества арматурной стали, используемой в железобетонных конструкциях.

При проектировании стоит полагаться исключительно на указания, представленные в СНиП, так как приблизительные подсчеты могут быть ошибочными. Избыток или недостача арматурного материала одинаково негативно скажутся на эксплуатационных характеристиках и долговечности конструкции.

Не стоит загружать бетон излишним количеством арматуры. Такой подход приводит к превышению стандартов по использованию материалов, увеличивает затраты и делает строительные работы дороже, чем предполагалось изначально. Это негативно сказывается на бюджете, а конструкция от этого не становится крепче. Исследования показывают, что в определенных случаях высокий процент армирования даже снижает прочность, что явно не соответствует ожиданиям.

Польза правильного расчета процента армирования

Согласно СНиП, верный подсчет коэффициента армирования для железобетонных элементов обеспечивает защиту от различных нежелательных явлений, к примеру, гарантирует:

• предотвращение разрушений в ходе использования при условиях, соответствующих расчетной прочности;
• отсутствие структурных нарушений в железобетонных конструкциях, которые могут возникнуть из-за увеличения металлической усталости под воздействием статических нагрузок.

В строительстве бетонных фундаментов предпочтительно применять как минимум два цельных каркаса. В частных постройках при формировании остовов арматурные стержни соединяются методом нахлеста, а не сваркой. Посредством такого подхода эффективно распределяются нагрузки, связанные с растяжением и сжатием, обеспечивая повышенное качество конструкции.

В промышленном строительстве сварочные соединения часто используются благодаря их надежности. Однако при возведении частных объектов, где применяют более тонкие стержни, сварка может негативно повлиять на качество конструкции, прожигая материал и ухудшая его характеристики.

Формула расчета процента армирования железобетонных конструкций

Процесс проектирования включает критический этап подсчета, который помогает определить нужное число компонентов для внедрения в конструкцию из бетона, обеспечивая требуемую устойчивость. В ходе этого анализа учитывается множество факторов:

• Нормы и стандарты строго соответствуют ГОСТам (5781-82, 10884-94), которые варьируются в зависимости от типа строения.
• Для зданий с более значительной массой необходимо использовать больше арматуры, чтобы достичь заданной прочности.
• Класс бетона указывает на его способность выдерживать нагрузки: чем он выше, тем прочнее материал.
• Арматурные пруты разделяются по классам прочности. Использование прутьев высшего класса позволяет сократить их количество благодаря увеличенной сопротивляемости.

При определении необходимого объема арматуры для 1 м³ бетона фундамента учитываются особые параметры. Это соотношение количества металлических элементов к общей площади сечения бетонной смеси позволяет вычислить процент армирования:

Процент армирования = (площадь арматуры / площадь сечения бетона) × 100 %.

В процессе разработки конструкций из железобетона учитывается специфический стандарт: доля арматуры должна составлять 0,5–3 % от всей площади поперечного сечения бетона.

Этот критерий критически важен для обеспечения надежности конструкции перед лицом статических и динамических воздействий. Расчеты такой надежности предполагают знание проектных нагрузок, размеров, формы и характеристик арматуры конструкции.

Как посчитать процент армирования фундамента

Чтобы правильно укрепить фундамент, важно рассчитать, сколько арматуры потребуется. Это зависит от высоты и общей площади основания. Исходя из того, сколько каркаса требуется на один кубический метр железобетонной конструкции, выбирают диаметр прутков, учитывая толщину опоры. Затем распределяют комплектующие так, чтобы на каждый кубометр бетонной смеси приходилось нужное количество арматурной массы.

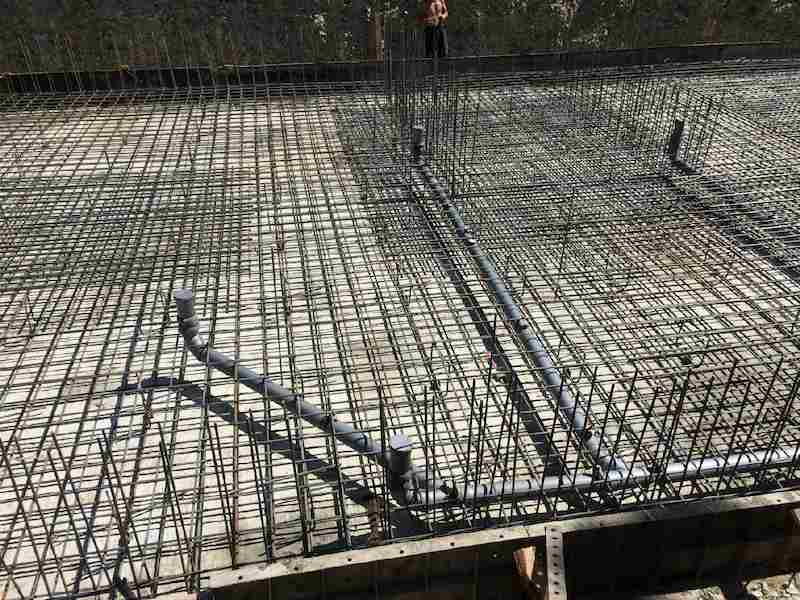

Строительство начинается с подготовки территории: производятся очистка, разметка участка, земляные работы. В соответствии с проектными документами осуществляется укладка арматурной сетки или стержней, которые должны быть тщательно закреплены. В предварительно подготовленную опалубку, содержащую арматуру, заливается бетон. Финальный этап включает уплотнение и выравнивание бетонной массы для формирования основы фундамента. Процент армирования фундаментной плиты напрямую влияет на ее прочность и долговечность.

Процент армирования продольной растянутой арматурой

Для расчета процентного содержания продольной арматуры, растянутой или сжатой в зависимости от необходимости, в сечениях из железобетона используется следующая формула:

μ_s = 100·× A_s / (b·× h₀) %, где

• b – ширина сечения в метрах;
• As – площадь сечения арматуры в квадратных метрах;
• h₀ – рабочая высота сечения, которая определяется как h₀ = h - a, где h – полная высота сечения; a – расстояние от центра действия сил в арматуре до ближайшей грани сечения.

Расстояние измеряется в метрах и зависит от расположения арматурных стержней.

Минимально допустимое значение μ_s устанавливается в зависимости от гибкости элемента и типа нагрузки. Для элементов, подвергающихся изгибу или внецентренному растяжению, это значение не должно быть меньше 0,1 % при гибкости l₀/i ≤ 17 (для прямоугольных сечений l₀/h ≤ 5).

Для элементов, испытывающих внецентренное сжатие при гибкости l₀/i ≥ 87 (или при l₀/h ≥ 25 для прямоугольных сечений), необходимо не менее 0,25 %.

Важно!

Для элементов с продольной арматурой, равномерно распределенной по периметру сечения, а также для тех, что подвергаются центральному растяжению, минимальный размер площади сечения всей продольной арматуры должен быть в два раза больше, чем ранее указанные значения, причем эту величину следует относить к общей площади сечения из бетона.

Минимальный процент армирования по СП 63.13330 (СНиП 52-01-2003)

В разделе 10.3.6 нормативного документа СП 63.13330.2012, который является актуальной версией СНиП 52-01-2003 и посвящен бетонным и железобетонным конструкциям, указаны минимальные требования для армирования бетонных и железобетонных конструкций (раздел 10.3.6 СП 63.13330.2018).

Порог усиления указывает на максимально возможный предел, превышение которого значительно увеличивает риск повреждения стен или основания. Когда показатель уменьшается до менее 0,05 %, мы имеем дело с частичным укреплением бетонной структуры, что делает невозможным ее классификацию в качестве железобетонного изделия.

Пределы минимального коэффициента могут варьироваться в зависимости от конструктивных особенностей и распределения в них нагрузок. Рассматриваются несколько случаев:

• Минимальный процент армирования в размере 0,05 % для бетона всех марок устанавливают для перекрытий и перемычек над проемами для окон и дверей, где нагрузки вызывают изгиб в плоскости.
• В случае вертикальной стеновой арматуры важными параметрами являются длина конструкции, толщина монолита и марка бетона. Для бетонной смеси класса В15 и ниже принято значение усиления от 0,05 до 0,2, а для классов от В20 до В22,5 коэффициент усиления составляет от 0,1 до 0,25.

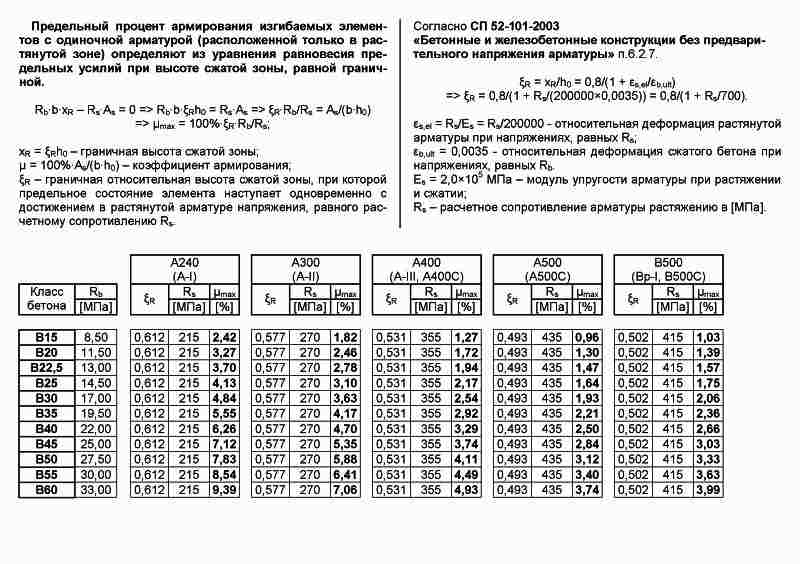

Таблица максимального процента армирования

Этапы армирования бетона

Процедура подразумевает несколько этапов. Изначально устанавливают, сколько и каких элементов арматуры нужно, исходя из размеров конструкции и расчетных нагрузок. Далее производится подготовка стержней или арматурной сетки для их последующего внедрения в бетон.

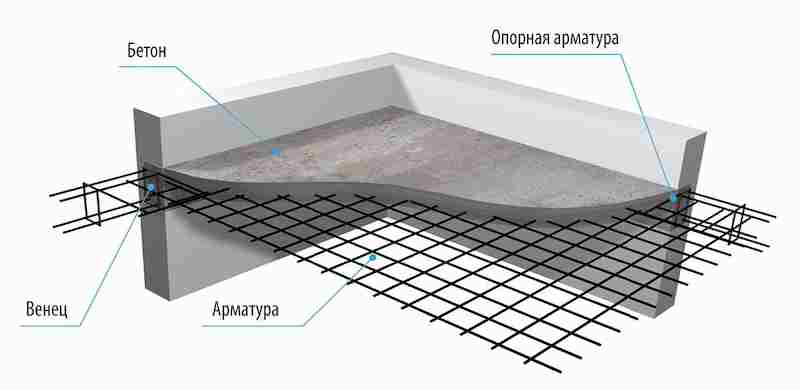

По проектным чертежам вначале размещают арматуру, обеспечивая ее правильное положение для равномерного распределения нагрузок на плиту. После этого элементы надежно закрепляются с использованием специальных стяжек.

При укреплении основания здания важно тщательно уделить внимание правильному расположению и надежной фиксации компонентов, поскольку фундамент играет решающую роль в конструктивной целостности здания.

Способы армирования бетона

Монолитное

Перед тем как залить бетонную смесь, в опалубку укладывают арматуру – сетку или стержни, связанные или сваренные между собой. Сталь, используемая для этого, может быть ребристой или гладкой, что улучшает сцепление с бетоном. Армирование выполняется по заранее разработанному проекту, что позволяет равномерно распределить нагрузки на конструкцию. Применяется метод предварительного напряжения: стержни натягивают при помощи специальных механизмов и, после того как бетон наберет прочность, натяжение переходит к конструкции.

С использованием фиброволокна

Бетонные конструкции можно укреплять не только традиционной металлической арматурой, но и посредством добавления волокон стекла или полипропилена. Эти материалы способствуют повышению устойчивости к разрушениям, прочности и снижению вероятности образования трещин.

При выборе метода укрепления основными критериями являются специфика проекта, эксплуатационные условия и финансовые возможности.
