Подробная классификация фрез по металлу: 8 видов и назначение

О чем речь? Любой специалист по обработке металла знает, что фрезы (их виды и назначение) классифицируются по определенным параметрам. К ним относятся материал и конструкция инструмента, направление обработки, вид крепления и заточки, а также место нахождения режущих кромок.

Какие бывают? Выделяют дисковые, торцевые, цилиндрические, угловые, концевые, фасонные, червячные, кольцевые (корончатые) фрезы. Выбор зависит от вида обрабатываемого металла, формы будущих элементов, регулярности использования и фрезерного устройства.

Основная информация о фрезах по металлу

Фреза по металлу – инструмент, предназначенный для срезания излишков с металлической заготовки с целью придания ей нужной формы и конфигурации.

Работа осуществляется вращательно-поступательными движениями. Вращение при этом может быть эксцентричным (с разными условными центрами вращения) или выполняться в нескольких плоскостях одновременно. Нагрузка при обработке приходится на оснастку.

Фрезы разных видов и назначений изготавливают из инструментальных сплавов с максимально точным соблюдением параметров, указанных в технических условиях. Для этого будущий инструмент обрабатывают торцевым приспособлением с большим набором зубцов (резцовые вставки позволяют регулировать параметры до 1 мк).

Конструкция фрезы для фрезера, независимо от ее вида и назначения, включает несколько рабочих острых граней с алмазными, керамическими или проволочными вставками, придающими инструменту прочность.

Фреза состоит из:

• рабочей части;
• хвостовика;
• центрового отверстия;
• шейки;
• торцовых зубьев и канавок между ними.

У каждого зубца есть передняя и задняя поверхность, а также режущая кромка.

Принцип работы фрезы заключается в быстром вращении как ее самой, так и обрабатываемой детали. Инструмент, соприкасаясь с поверхностью заготовки, оказывает на нее механическое давление, под воздействием которого снимается верхний слой металла.

Особенности классификации фрез по металлу

Виды и назначение фрез для металлообрабатывающих станков различаются в зависимости от:

• материала, из которого они выполнены;
• направления обработки металла (наклонные, винтовые);
• типа заточки;
• конструкции станка (монолитный, сборный, составной);
• места расположения и крепления режущих кромок (в составном оборудовании).

Благодаря такому условному делению проще подобрать оптимально подходящую по виду и назначению фрезу.

Основная классификация инструментов проводится в зависимости от их формы.

8 видов фрез по металлу и их назначение

Остановимся подробнее на самых распространенных видах фрез по металлу для станков с ЧПУ и другого оборудования в зависимости от их назначения:

Дисковые

При помощи дисковых фрез:

• обрезают заготовки;
• прорезают пазы;
• производят выборку металла;
• снимают фаски и пр.

В таких фрезах режущие элементы могут быть расположены как с одной, так и с обеих сторон. Размеры инструмента и его зубцов выбирают в соответствии с видом обработки (от предварительной до финишной).

К плюсам твердосплавных дисковых фрез можно отнести возможность использования в сложных условиях, эффективность при высокой вибрации; к недостаткам – невозможность качественно выводить металлическую стружку из рабочей зоны.

Дисковые фрезы бывают:

• пазовыми;
• прорезными;
• отрезными;
• предназначенными для обработки металлических заготовок с двух или трех сторон.

Назначение этих видов фрез определяется их названием, например, с помощью отрезных отсекают металлические заготовки, прорезные используют для прорезания пазов и шлицев.

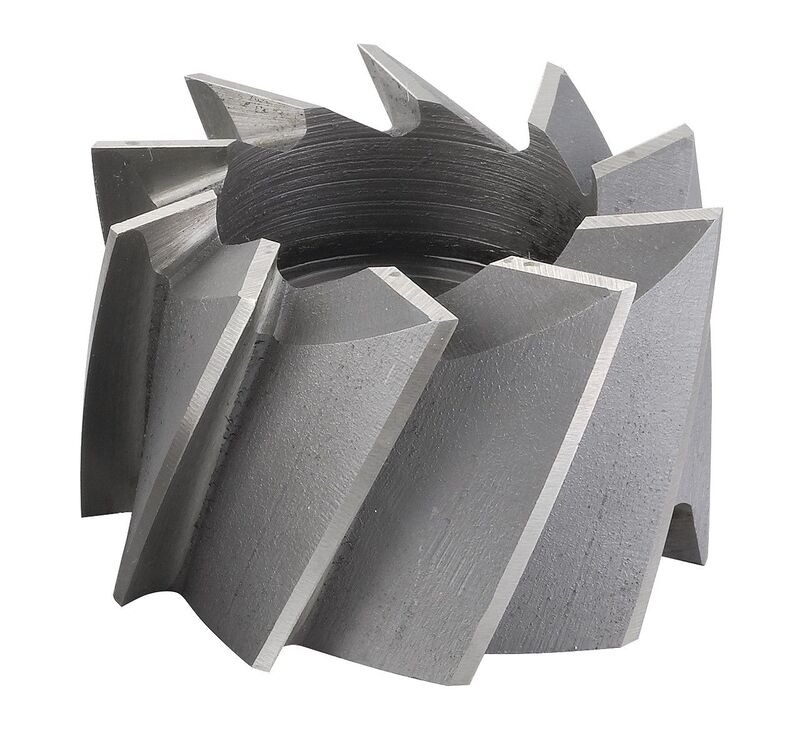

Торцевые

Назначение этого вида фрез – обработка плоских и ступенчатых поверхностей металлических заготовок. Рабочая часть инструмента – торцевая, вращается он перпендикулярно обрабатываемой плоскости детали. В большинстве случаев они достаточно массивные, поэтому комплектуются сменными пластинами.

Благодаря большому количеству зубцов детали обрабатываются плавно и с высокой скоростью.

Цилиндрические

Этот вид фрез выпускается с прямыми или винтовыми зубцами. Последние считаются универсальными за счет более плавной обработки заготовок, первые предназначены для работы с узкими плоскостями.

Для снижения и приведения в равновесие осевых усилий, возникающих при некоторых режимах работы фрез с винтовыми зубцами, используют сдвоенные инструменты, зубцы которых отклоняются в разные стороны.

К этой разновидности фрез относятся рашпильные инструменты типа «кукуруза», предназначенные для обработки уступов и прорезания канавок.

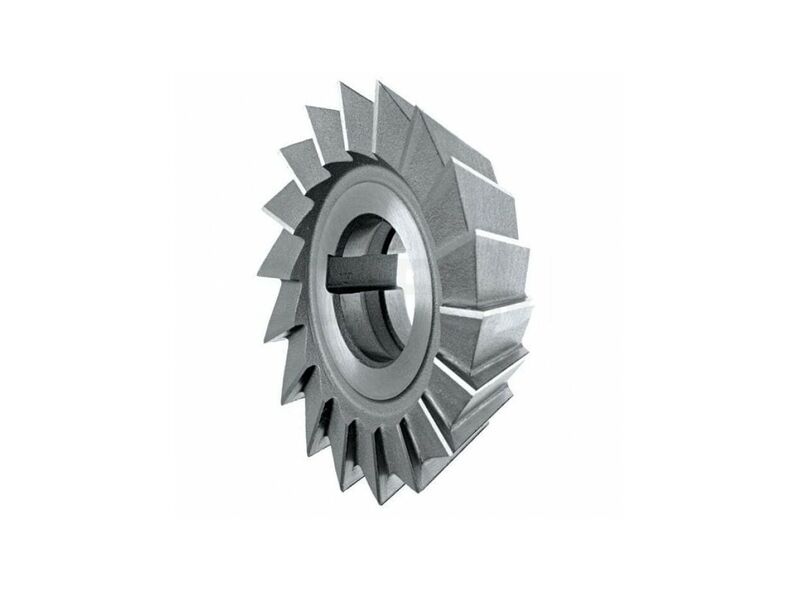

Угловые

Назначение этого вида фрез – обработка наклонных поверхностей и угловых пазов, выполнение стружечных канавок.

Рабочая поверхность инструмента имеет коническую форму и может быть как одноугловой, так и двухугловой. Основное различие между ними заключается в режущей кромке (в двухугловых инструментах зубцы расположены на двух смежных конических поверхностях, а в одноугловых – на одной).

Пазы со скошенными боковыми поверхностями формируют при помощи одноугловых фрез «ласточкин хвост» и перевернутый «ласточкин хвост».

Концевые

При помощи концевых (или пальчиковых) фрез по металлу выполняют пазы, контурные уступы и выемки, обрабатывают взаимно перпендикулярные плоскости.

Концевые фрезы могут:

• оснащаться монолитными или припаянными режущими элементами;
• иметь конический или цилиндрический хвостовик;
• быть с мелкими (для финишной обработки металла) или с крупными зубцами (для грубой обработки).

Назначение этого вида фрез – обработка заготовок из труднообрабатываемых металлов и сплавов (стальных, чугунных и т. п.).

К концевым твердосплавным приспособлениям также относятся сферические (шаровые) инструменты, при помощи которых работают со сферическими и радиусными выемками; грибковые – для создания Т-образных пазов на чугунных, стальных заготовках или деталях из цветных металлов; граверные, предназначенные для работы с драгоценными металлами, медью, латунью и пр.

Фасонные

Назначение фасонного вида фрез – обработка фасонных поверхностей, металлических заготовок с существенной разницей между длиной и шириной, которые изготавливаются методом протягивания.

К недостаткам этого типа инструментов можно отнести сложность заточки приспособлений с затылованным углом.

Фасонные фрезы делятся на виды в соответствии с типом зубцов:

• с остроконечными;
• с затылованными.

Червячные

В процессе обработки фреза точечно воздействует на заготовку.

Червячные режущие инструменты бывают:

• цельными и сборными;
• правыми и левыми (в зависимости от направления витков);
• много- и однозаходными;
• со шлифованными и нешлифованными зубцами.

Кольцевые фрезы (или корончатые сверла)

Назначение этого вида фрез заключается в выполнении отверстий в заготовках. Скорость обработки превышает быстроту движения спиральных сверл примерно в четыре раза.

Фрезами по металлу оснащаются не только металлообрабатывающие станки с ЧПУ, но и дрели, которые также называются борфрезами. В последних предусмотрена специальная шпилька для зажима в патроне дрели.

Борфрезы предлагаются покупателям только в виде комплектов, т. к. для обработки металлических заготовок с их помощью важны точность и инструменты, подходящие для решения конкретных задач.

Режущие приспособления для ручных фрезеров также продаются комплектом. Они могут быть с подшипником (для обработки кромок заготовок) и без него (подходят для любого участка заготовки).

В России покупателям предлагают в основном инструменты китайского производства весьма высокого качества.

В бытовых условиях для обработки металлических заготовок можно использовать сверло-фрезу. Его основной недостаток в том, что он подходит для работы с деталями небольшой толщины. Также его рекомендуют использовать только в электродрели.

Классификации фрез

Фрезы делятся на виды не только в зависимости от назначения и конфигурации. Разберемся, по каким еще признакам можно классифицировать эти режущие инструменты:

• Разное число заходов.

Производители выпускают стандартные однозаходные, двухзаходные, четырехзаходные фрезы, однако количество витков может быть любым.

Такой инструмент оптимально подходит для обработки заготовок из мягких металлов, пластика, ПВХ, акрила и др. Кроме того, с их помощью выполняют черновые и обдирочные работы, не требующие высокой точности и качества.

Назначение многозаходных видов фрез – обработка деталей и заготовок, изготовленных из материалов с твердой и хрупкой структурой. Движение режущего инструмента осуществляется плавно, без ударов, поскольку на обрабатываемую поверхность одновременно воздействует несколько режущих зубцов.

• Тип удаления стружки.

В зависимости от типа удаления стружки фрезы делятся на два вида: в первом отходы падают вниз, во втором – отлетают вверх.

Последний вариант более распространен и удобен при создании пазов и глухих отверстий, поскольку стружка в них не скапливается. Недостаток этого вида инструментов связан с тем, что металлические отходы могут попадать в рабочую зону, затрудняя обработку.

Первый же способ не столь универсален, однако именно он оптимален при определенных видах работ.

Современные фрезы обеспечивают широкие возможности обработки металлов и сплавов, они без проблем справляются со стальными, чугунными, алюминиевыми, медными и другими заготовками.

Фрезерные станки, устанавливаемые на предприятиях, эргономичны, максимально безопасны, оснащены множеством датчиков для контроля различных параметров, включая температуру двигателя, скорость вращения фрезы и пр.

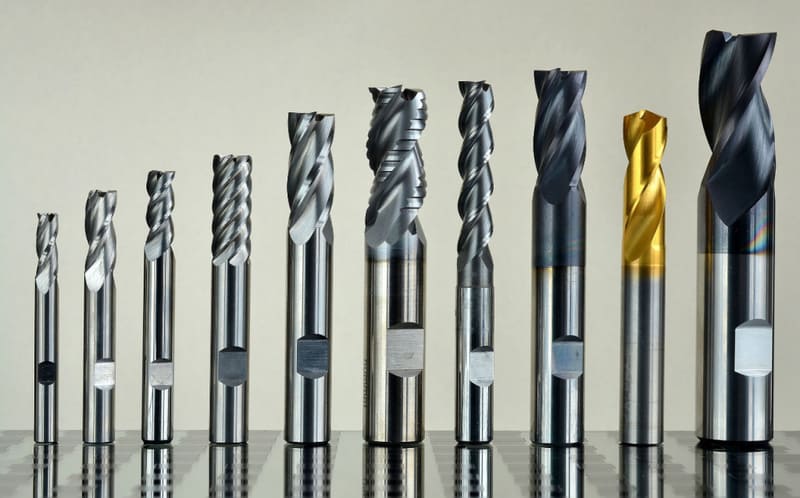

• Покрытие.

Оно предназначено для повышения износостойкости и срока эксплуатации фрезы.

В процессе обработки металлических заготовок последняя взаимодействует с ними, испытывая значительное трение, что со временем приводит к износу инструмента и потере функциональных свойств. Чтобы продлить срок службы, зубцы и их основания покрывают износоустойчивыми пленками.

Востребованным и хорошо зарекомендовавшим себя покрытием является нитрид титан-алюминия (ALTiN). Наносится на фрезу он слоем всего в несколько микрон, а потому не оказывает отрицательного влияния на точность режущих частей инструмента и траекторию их движения.

Это покрытие обладает меньшей теплопроводностью, что обуславливает увеличение ресурса фрезы при высоком крутящем моменте, а также дополнительно защищает ее от негативного воздействия агрессивных сред, снижая окисление деталей и повышая сопротивление температурному воздействию. Покрытие можно наносить неоднократно.
