Наружные диаметры стальных труб: размеры, ГОСТы и нюансы

О чем речь? Наружные диаметры стальных труб – важнейший показатель в проектировании трубопроводов. Эти нормативы строго регламентируются ГОСТами и зависят от технологии изготовления. Трубопроводы бывают электросварными (прямошовными), ВГП (водогазопроводными) или бесшовными.

На что обратить внимание? Обычно диаметр труб измеряется в миллиметрах, но также довольно часто можно встретить обозначение в дюймах. Умение правильно указывать и читать размеры позволяет избежать ошибок и неточностей, исправление которых обходится очень дорого.

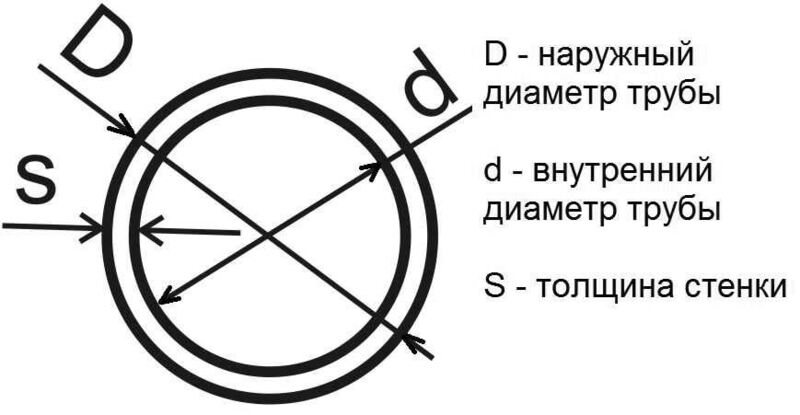

Геометрические параметры стальных труб

Правильное определение геометрических параметров стальной трубы играет важную роль, когда необходимо рассчитать функциональность трубопроводной системы, включающей в себя многочисленные ветки, распределительные пункты, резервуары, дублирующие линии, насосное оборудование и устройства, которые регулируют давление.

Специальные нормативные документы используются для регламентации следующих параметров стальных труб:

• наружного диаметра;
• внутреннего диаметра;
• толщины стенки;
• соотношения внешнего и внутреннего диаметров;
• длины.

В случаях, когда наружные диаметры стальных труб подобраны некорректно, страдает работоспособность всей системы.

Это приводит к преждевременному выходу магистрали из строя.

Если же применяются трубы с излишне большим сечением, регулирующим устройствам и насосному оборудованию приходится тратить слишком много энергии для того, чтобы обеспечить требуемый напор воды.

Наружные диаметры стальных труб по ГОСТу указываются наряду с прочими характеристиками:

• DN (номинальный диаметр) – данным обозначением пользуются, когда необходимо подобрать присоединяемые элементы согласно требованиям межгосударственного стандарта ГОСТ 28338-89 (его величина практически совпадает с условным проходом Ду);
• величина внешнего диаметра (DHB) является стандартным параметром при изготовлении запорной арматуры и фитингов;
• толщина стенки (S) – параметр, который необходимо учитывать при проектировании трубопроводных систем, так как при одинаковом внешнем диаметре трубы могут иметь разную толщину стенки (водогазопроводные, например, бывают легкими, обыкновенными и усиленными);

• условный проход (Ду) – при вычислении диаметров стальных труб с применением таблиц, содержащихся в соответствующем стандарте ГОСТ, можно столкнуться с расхождением от 2 до 4 мм, поэтому используется усредненное значение просвета для сегментов и фурнитуры трубопроводов (могут иметь разные классы точности), в отдельных случаях допускается отхождение от круглой формы сечения и прямолинейности;
• Ру, Рпр, Рр – значения давления (условного, пробного и рабочего), которыми пользуются при проектировании трубопроводов в соответствии с ГОСТ 356-80.

Во всем мире широко пользуются обозначением DN, которое в новых нормативных документах все чаще заменяют на Ду. Этот параметр используют при округлении. К примеру, несколько труб, DHB которых составляет 140 мм, обладают истинным просветом 132 и 129 мм. При проектировании округляют эти показатели, выбирая 125 мм. Соответственно, далее оперируют либо DN125 (не указывая единицы измерения), либо Ду – 125 мм.

Классификация стальных труб

Область применения стальных труб в значительной степени зависит от способа их изготовления. В соответствии с технологией производства эти изделия принято делить на:

Трубы стальные электросварные прямошовные

Изготавливаются из листовой стали, которую изгибают до требуемого наружного диаметра, а затем соединяют с помощью обычной электрической дуговой сварки, формируя швы минимальной ширины. Контроль качества при производстве этих изделий осуществляется в соответствии с требованиями межгосударственных стандартов – ГОСТ 10704-91, ГОСТ 10705-80 и ГОСТ 10706-76.

Если стальной трубопровод соответствует требованиям ГОСТ 10706-26, это говорит об отличных эксплуатационных характеристиках и делает его одним из наиболее выгодных предложений современного рынка по соотношению цена/качество. Долгий срок службы обусловлен тем, что для дополнительного укрепления сварных швов последние провариваются как по внешней, так и по внутренней стороне. Наружный диаметр таких стальных труб в соответствии с ГОСТ может составлять от 10 до 1420 мм.

Водогазопроводные трубы

Этот вид электросварных стальных труб проходит гидравлические испытания и широко применяется коммунальными службами. Диаметр таких изделий может составлять от 10,2 до 165 мм, а в проектных документах принято указывать DN в соответствии с требованиями ГОСТ 3262-75.

Водогазопроводные стальные трубы бывают стандартными, легкими или усиленными. Производители поставляют их в мерном или немерном варианте. Коррозионная стойкость металла обеспечивается цинкованием.

Бесшовные стальные трубы

Такие трубы производятся по сравнительно сложной технологии. Применяются как горячий, так и холодный варианты пластического деформирования металла. Такие изделия могут иметь наружный диаметр от 5 до 550 мм (согласно требованиям ГОСТ 8734-75 и 32528-2013).

При выборе стального трубопровода следует исходить из поставленных задач. При небольших нагрузках оптимальным выбором будут водогазопроводные трубы, а для работы под высоким давлением лучше использовать бесшовный вариант.

В соответствии с площадью поперечного сечения стальные трубы принято делить на три группы:

• малые – наружные диаметры таких стальных труб, используемых для прокладки систем отопления, а также в водопроводах и газопроводах, могут составлять от 10 до 108 мм;
• средние (диаметром от 114 до 530 мм) применяются при прокладке коммуникаций в городском строительстве;
• большие (диаметром от 530 до 1420 мм) – из таких труб собирают магистральные трубопроводы.

В Российской Федерации и странах СНГ в качестве единицы измерения диаметра стальных труб главным образом применяются миллиметры, однако для импортной продукции это могут быть и дюймы.

Правильно выбранный диаметр стальных трубопроводов, их тип и материал изготовления, а также учет требований ГОСТ и прочих нормативных документов обеспечивают надежность, производительность и долговечность трубопроводных систем.

Наружные диаметры стальных труб

Геометрические параметры, а также материалы и технологии изготовления стальных труб регламентируют соответствующие стандарты ГОСТ, о которых говорилось выше.

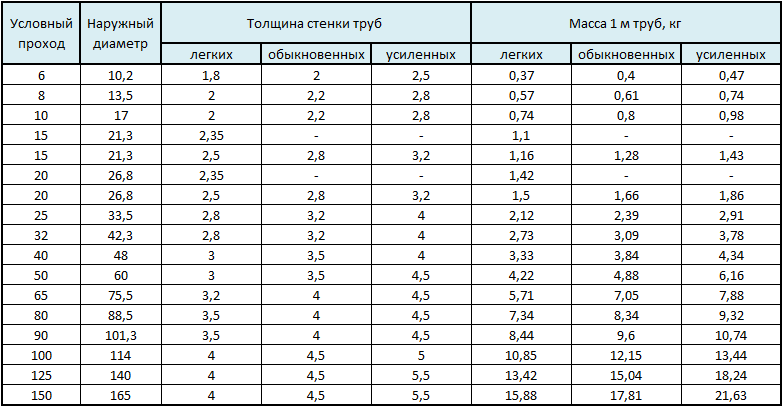

Размеры водогазопроводных труб ВГП.

Размеры водогазопроводных труб регламентирует ГОСТ 3262-75, в соответствующем разделе которого указывается специфика их применения.

С технической точки зрения эксплуатация таких стандартных электросварных прямошовных трубопроводов должна осуществляться при умеренных значениях давления.

Из универсальных водогазопроводных стальных труб собирают долговечные и надежные трубопроводные системы. Однако следует учитывать трудоемкость и относительную сложность монтажа.

Размеры электросварных прямошовных труб.

Их параметры регламентирует соответствующий раздел ГОСТ 10704-91. Для изделий с усиленными швами – ГОСТ 10706. Внутри таких изделий можно увидеть прямой сварной шов, который параллелен продольной оси.

При производстве таких трубопроводов пользуются дуговой аргонной сваркой или варят с помощью высокочастотных индукционных токов. Наибольшей прочностью обладают изделия, изготовленные с применением первого варианта, однако они отличаются относительно высокой стоимостью.

Благодаря применению сварки индукционными высокочастотными токами удается сделать продукцию более дешевой, так как процесс изготовления в этом случае почти в 20 раз быстрее.

Из труб ЭП, как правило, собирают трубопроводные системы, эксплуатация которых происходит при средних давлениях транспортируемой среды.

Размеры бесшовных труб.

Соответствующие нормы ГОСТ регламентируют изготовление бесшовной стальной трубы различных диаметров. Такие изделия бывают:

• горячедеформированными (ГОСТ 8732-78) – толщина стенки может достигать 75 мм;
• холоднодеформированными (ГОСТ 8734-75) – такие изделия отличает безупречная надежность и прочность.

Помимо высокой прочности, такие трубы отличаются малым весом.

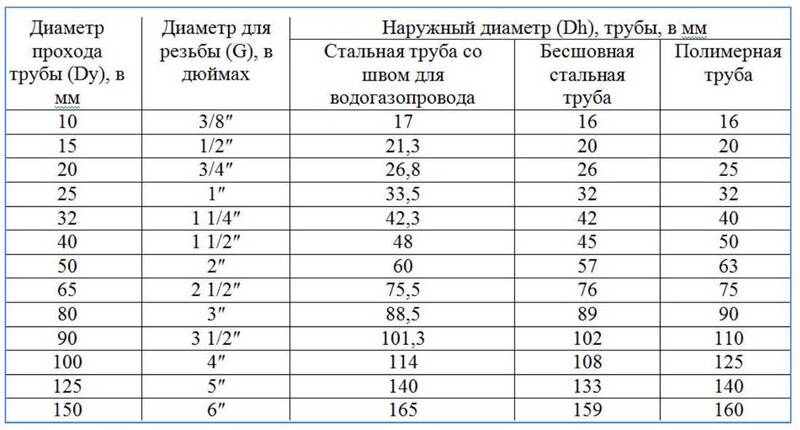

Диаметры стальных труб в дюймах

Выбирая фитинги и переходники между стальными и пластиковыми участками трубопровода, следует правильно определить их DN или длину окружности по резьбе:

• DN 3/8 дюйма соответствует 10 мм;
• DN 1/2 – 5 мм;
• DN 3/4 – 20 мм;
• DN 1 – 25 мм;
• DN 1 ¼ – 32 мм;
• DN 1 ½ – 40 мм;
• DN 2 – 50 мм.

Перечень основных европейских типоразмеров содержат соответствующие нормативные документы – DIN 2448-81 и DIN 2458-81. Дюймы обычно используют в качестве единицы измерения диаметра водогазопроводных труб. К примеру, стояки в многоквартирных жилых домах собирают из труб диаметром ¾”, а разводку выполняют трубами диаметром ½” (для пластиковых и металлопластиковых изделий принята другая маркировка).

Важно помнить, что диаметры ЭП и ВГП обозначаются и измеряются по-разному:

• для измерения и обозначения диаметра водогазопроводных стальных труб используют условный проход или внутренний диаметр;
• для трубопровода ЭП используется наружный диаметр.
