Монтаж вентилируемого фасада: правила и этапы

О чем речь? Монтаж вентилируемого фасада осуществляют для утепления здания, одновременно проводя красивую отделку стен для защиты от влаги. Конструкция выглядит несколько массивной, но зато практична и на века.

На что обратить внимание? Перед монтажом необходимо укрепить стену (при необходимости), провести гидроизоляцию и нанести разметку. Основной момент – качественная обрешетка, которая будет держать утеплитель. Желательно делать ее из металла.

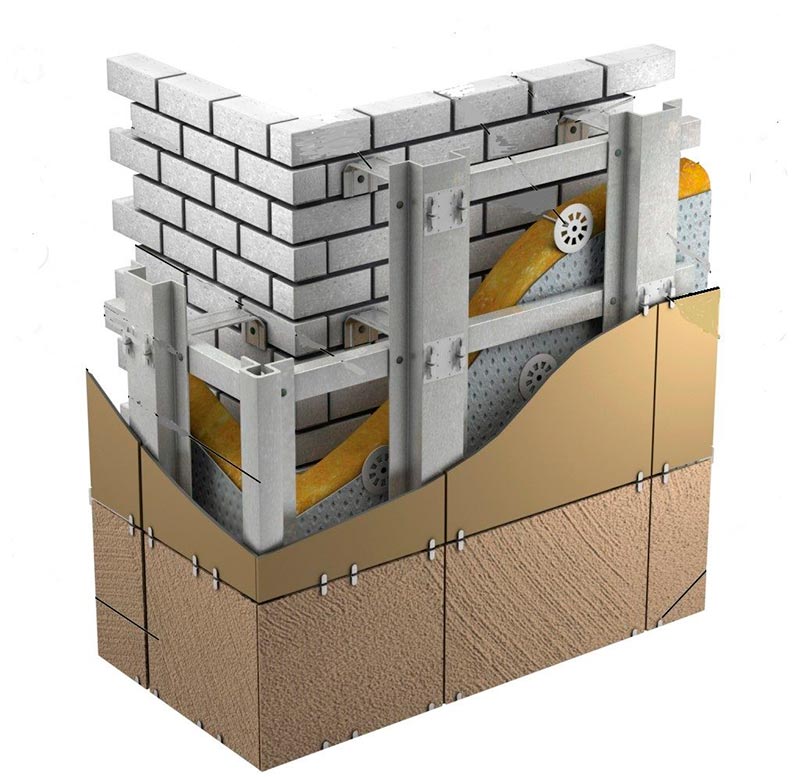

Устройство вентилируемого фасада

Вентилируемый фасад (навесной) – многослойная конструкция, предназначенная для наружной декоративной отделки и утепления зданий. Облицовочные элементы крепятся к специальному основанию так, чтобы между внешней поверхностью стены и навесными материалами оставался зазор, обеспечивающий циркуляцию воздуха.

Подобная система состоит из каркаса и облицовочного материала. Основу универсального фасада можно крепить к зданию любого типа: кирпичному, деревянному, каркасному, из газобетона и даже к старому бревенчатому дому.

Правильно выполненный монтаж вентилируемого фасада обеспечивает:

• оформление фасада дома в различных стилях и дизайнерских вариантах отделки;
• надежную защиту стен здания от неблагоприятного воздействия внешней среды;
• дополнительное утепление дома и повышение его энергоэффективности.

Несложная и доступная технология изготовления современных вентилируемых фасадов была разработана в середине XX века в Германии. Начиная с 1990-х годов навесные фасадные системы успешно применяются в России при строительстве и реконструкции различных объектов: административных, социальных и коммерческих зданий, промышленных сооружений, многоквартирных и загородных домов.

Следует отметить, что для обеспечения долговечности быстровозводимых каркасных конструкций монтаж вентилируемого фасада является обязательным. Независимо от функционального назначения строения, устройство навесных фасадных систем не имеет существенных отличий.

Основные элементы системы вентилируемого фасада:

• Подсистема – несущий каркас из вертикальных направляющих (профилей), предназначенный для крепления облицовочного материала. Изготавливается чаще всего из металла. Однако в некоторых случаях (например, с целью повышения экономичности, для деревянного домостроения) каркас может быть выполнен из деревянного бруска, обработанного специальными защитными составами. Реже встречаются полимерные или комбинированные подсистемы.
• Утеплитель – плиты из теплоизоляционного материала: негорючей минеральной ваты, штапельного стекловолокна или пенопласта.
• Ветрогидрозащитная пленка или мембрана – необходима для защиты утеплителя от внешних факторов.

• Вентиляционный зазор – пространство между материалами, обеспечивающее свободную циркуляцию воздуха. Предотвращает образование конденсата, способствует осушению влаги из конструкции.
• Облицовочный материал – разнообразные отделочные материалы. Возможность широкого выбора является важным преимуществом данной технологии. Некоторые ограничения могут быть из-за низкой несущей способности основания, в этом случае следует рассмотреть более легкие по весу варианты.

Плюсы и ограничения вентилируемых фасадов

Вентилируемые фасады имеют ряд очевидных преимуществ:

• Высокая энергоэффективность. Дополнительное утепление и вентиляционный зазор способствуют значительному уменьшению теплопотери здания, что позволяет снизить затраты на отопление до 30 %.
• Длительный срок службы. Вентилируемые фасадные конструкции могут прослужить без ремонта до 50 лет, надежно защищая стены здания от неблагоприятных погодно-климатических факторов.

• Эстетика внешнего вида. Широкий выбор фактуры и цвета облицовочных материалов предоставляет возможность реализовать любые дизайнерские замыслы, создать неповторимый образ здания (например, имитация кирпича или натурального камня, яркие цветовые решения и т. д.).
• Несложный монтаж вентилируемого фасада. Технология обеспечивает быстрое крепление всех элементов конструкции, независимо от погодных условий.
• Возможность замены отдельных элементов. При необходимости можно в короткие сроки выполнить ремонт любого участка фасада, не разбирая всю конструкцию.
• Увеличение инвестиционной привлекательности недвижимости. Современные облицовочные материалы улучшают внешний вид старых построек, скрывают некоторые дефекты стен, например, неровность кладки.

Многолетний опыт использования вентилируемых фасадов для облицовки различных типов зданий доказал большую эффективность, надежность и безопасность инженерного решения. На сегодняшний день такие навесные фасадные системы очень востребованы в строительной сфере.

Несмотря на легкость монтажа вентилируемого фасада, качество работы может снижаться из-за следующих проблем:

• неправильное выполнение разметки, погрешности при установке кронштейнов;
• несоблюдение технологических зазоров, отклонение плоскостей;
• недостаточная герметизация стыков облицовки, протечки в системе;
• закупорка вентиляционных зазоров на отдельных участках, накопление влаги.

Использование только сертифицированных комплектующих и выполнение монтажных работ квалифицированными специалистами поможет избежать нарушения технологии и ошибок при сборке.

Подготовка к монтажу вентилируемого фасада

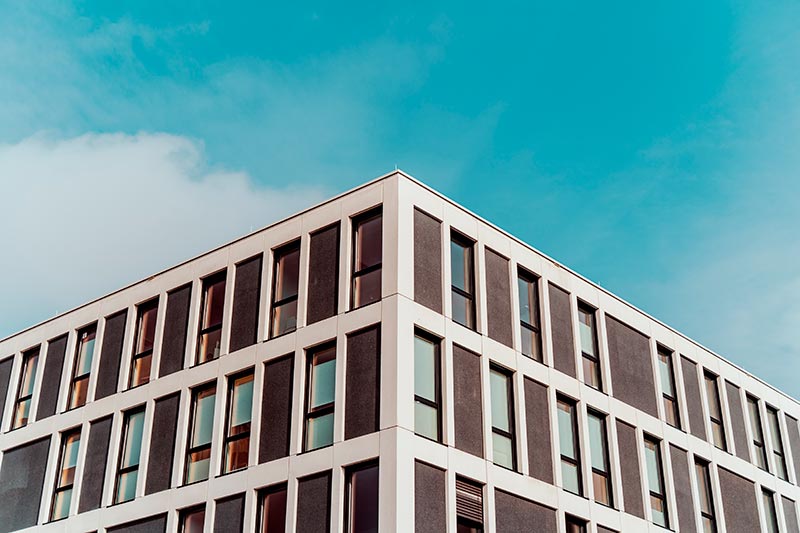

На начальном этапе необходимо определиться с выбором утеплителя для теплоизоляционной прослойки, который зависит от типа здания.

Фото: wirestock / Freepik

Для частного дома наиболее подходящим вариантом будет минеральная вата, которую закрепляют на внешней стене постройки с помощью клеевого состава или пластмассовых грибовидных дюбелей. Нередко для обеспечения надежности и длительного срока эксплуатации монтажники используют оба метода крепления одновременно.

Показатель толщины теплоизоляционного слоя зависит от целевого предназначения постройки и устойчивой отрицательной температуры воздуха в регионе. Рекомендованная толщина утеплителя – не менее 100 мм, однако в северных районах его следует укладывать в два слоя:

• первый: минвата плотностью 50 кг/м³, толщиной 50 мм;
• второй: плотность материала не ниже 60 кг/м³, толщина 80 мм.

Важным элементом конструкции является зазор, обеспечивающий циркуляцию воздуха и снижающий тепловые потери здания. Качество монтажа вентилируемого фасада во многом зависит от его правильной величины, которая рассчитывается по специальным формулам с учетом температуры, скорости перемещения воздушных потоков и коэффициента теплового обмена здания, обусловленного использованными для постройки материалами.

По мнению экспертов, для обеспечения хорошей циркуляции воздуха и отвода влаги ширина вентилируемой прослойки (зазора) должна составлять от 2 до 5 см.

Специалисты расходятся во мнениях по поводу целесообразности использования пленки для защиты теплоизоляционного материала от внешних факторов – влаги и ветра. На данный вопрос можно ответить следующим образом: если в качестве утеплителя используется минеральная вата плотностью менее 80 кг/м³, то применение пленки обязательно, при большей плотности материала она не требуется.

Ассортимент облицовочных панелей впечатляет большим разнообразием. Среди наиболее популярных можно выделить монтаж вентилируемого фасада из керамогранита, а также обшивки из натурального камня, композитных материалов, металлических профилированных кассет, клинкерного кирпича. Кроме того, применяют стеклянные панели и горизонтальные ламели из различных материалов.

Несмотря на сложности выбора, при принятии решения следует руководствоваться основными критериями: техническими условиями, экологической безопасностью, противопожарными требованиями, финансовыми возможностями, рекомендациями специалиста, разработавшего дизайн-проект.

Этапы монтажа вентилируемого фасада

Подготовительные работы

До начала монтажных работ необходимо подготовить стены здания. Следует провести:

• обследование – тщательная проверка состояния рабочей зоны, выявление трещин, неровностей и других дефектов;
• усиление – повышение прочности (при необходимости);

• гидроизоляцию – покрытие гидроизоляционным материалом для создания водонепроницаемого защитного слоя;
• разметку – нанесение на поверхность меток для установки несущего каркаса (подсистемы) с учетом размеров утеплителя и облицовочных панелей.

К последовательному монтажу слоев вентилируемого фасада можно переходить только после завершения всех мероприятий подготовительного этапа.

Для обеспечения долговечности и безопасности конструкции рекомендуется использовать только сертифицированные материалы и комплектующие. Еще одним условием получения качественного результата является строгое соблюдение технологических норм и правил на каждом этапе работ.

Разметка точек установки кронштейнов

Прежде всего, требуется провести правильную разметку точек крепления кронштейнов, которая начинается с определения горизонтальных и вертикальных базовых линий.

Метки лучше наносить с помощью строительного уровня или лазерного нивелира.

После того как определены базовые линии, можно переходить к выполнению разметки под монтажные планки кронштейнов. При этом следует учитывать тип фасадных панелей и конструктивные особенности системы, а также обязательно предусмотреть компенсационные швы, чтобы избежать деформации материала в результате температурного расширения.

Монтаж кронштейнов

Кронштейны устанавливаются в соответствии с разметкой. Для фиксации каждого элемента подсистемы используются анкерные болты или другие крепежные изделия в зависимости от типа стены, технических условий монтажа вентилируемого фасада и рекомендаций производителя.

Крайне важно в процессе работы контролировать вертикальность и горизонтальность расположения кронштейнов с помощью строительного уровня. Ошибки при их креплении приведут к неправильному положению направляющих и облицовочных панелей.

Монтаж теплоизоляции и ветрогидрозащиты

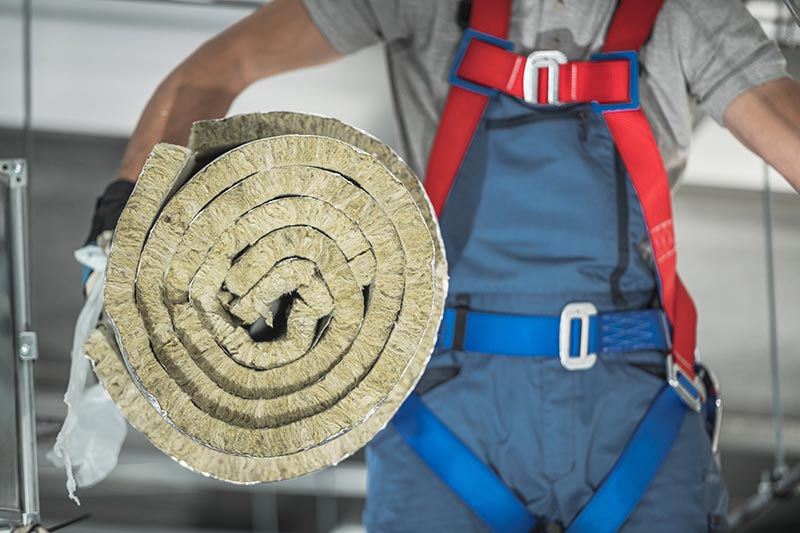

Для теплоизоляции чаще всего выбирают минеральную вату, также можно использовать другие материалы, обладающие высокими изоляционными свойствами. Слой минваты монтируется вплотную к поверхности стены, чтобы не оставалось зазоров.

Фото: kegfire5 / Freepik

Поверх закрепленного теплоизоляционного слоя наносится ветрогидрозащитная пленка, которая не допускает проникновения влаги в утеплитель и способствует выведению пара изнутри конструкции через диффузные поры.

Монтаж направляющих

Направляющие (профили) выполняют функцию опоры для облицовочных панелей. Они монтируются параллельно стене на заранее выровненные кронштейны.

При установке направляющих следует предусмотреть важное требование: образуемый ими короб должен быть жестким, устойчивым к деформации под воздействием нагрузок.

Монтаж облицовки

Установка фасадных панелей или плит является завершающим этапом монтажа вентилируемого фасада. Работу следует начинать с нижней части, постепенно продвигаясь вверх, охватывая весь периметр здания.

Все элементы облицовки надежно фиксируются на направляющих с помощью специально предусмотренной скрытой или открытой крепежной системы. Для сохранения аккуратного вида конструкции необходимо обратить особое внимание на стыки между панелями.

Чтобы исключить давление панелей друг на друга при изменении температуры воздуха, необходимо проконтролировать размер компенсационных швов в соответствии с нормативными требованиями.

При производстве монтажных работ следует безоговорочно соблюдать правила безопасности: использовать спецодежду, следить за состоянием инструментов, работы на высоте выполнять только с применением систем страховки.

Для получения качественного результата требуется грамотный подход и точное выполнение всех этапов монтажа.
