Метчик: виды, характеристики, сферы применения, особенности выбора и правила использования

О чем речь? Метчик – инструмент для создания внутренней резьбы. Согласно обобщенной классификации, бывает ручным, машинным, машинно-ручным и комбинированным. Продается в комплекте из нескольких штук.

На что обратить внимание? Чаще всего в стандартном наборе их три: черновой, средний и чистовой. Такая градация необходима для поэтапного создания нарезки. Также существуют бесстружечные метчики (накатники или раскатники): с помощью таких приспособлений внутреннюю резьбу не нарезают, а накатывают.

Что такое метчик для резьбы

Под метчиком понимают инструмент, при помощи которого формируют нарезку внутри деталей. Конструктивно это винт с прорезанными прямыми или винтовыми стружечными канавками, образующими режущие кромки.

Кроме того, выпускают бесстружечные метчики (накатники или раскатники), предназначенные не для формирования внутренней резьбы, а для так называемой накатки, т. е. для создания нарезки за счет холодной пластической деформации. Внутренняя насечка, созданная таким способом, прочнее полученной с помощью обычного приспособления.

Метчик изобрел британский инженер-механик Генри Модсли в конце XVIII – начале XIX века. Он впервые стандартизировал процесс формирования резьбы, а также создал специальные приспособления и плашки, позволяющие изготавливать болты и гайки, подходящие друг другу при совпадении размеров.

В России такие образцы были опубликованы в 1899 году в сантехническом каталоге, который выпускался торгово-промышленным товариществом «Василий Осипович Красавин с братьями».

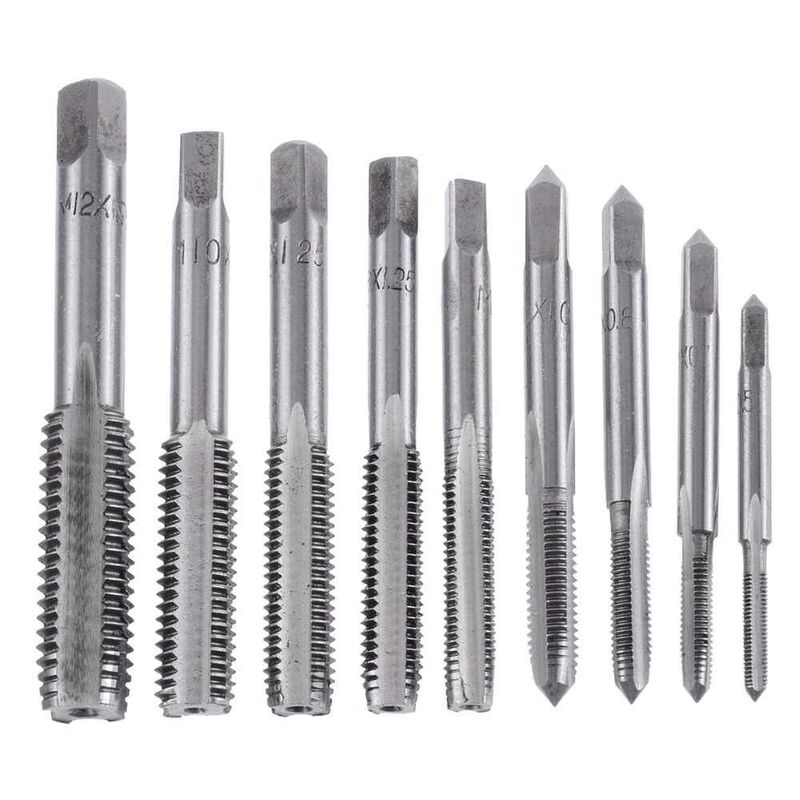

Общая характеристика метчика

Формой метчик похож на сверло с хвостовой и рабочей частями, на которых остановимся подробнее:

• Режущий фрагмент имеет коническую форму с различным количеством витков (от одного до десяти), благодаря которым и происходит создание резьбы. Чем их больше, тем меньше необходимо прилагать усилий для вращения метчика.
• Инструмент двигается по нарезке, которая приобретает окончательную форму за счет калибрующего фрагмента.

• Канавки между зубьями метчика способствуют выведению образующейся в процессе работы металлической стружки, а также облегчают подачу смазочного масла к зубцам.
• Благодаря хвостовику с квадратом инструмент можно зафиксировать для передачи крутящего усилия. Протяженность нарезки определяется длиной рабочей части инструмента.

Метчики для нарезания резьбы изготавливают из следующих видов стали:

• легированной;
• инструментальной;
• быстрорежущей.

Современные инструменты производят путем запекания из порошковой быстрорежущей стали.

Преимущества таких метчиков заключаются в:

• высокой скорости работы;
• повышенной износостойкости;
• красностойкости;
• жаропрочности.

Недостаток же состоит в том, что повышение твердости стальных сплавов влечет за собой снижение их прочности. Тем не менее для метчиков, изготовленных из быстрорежущей стали, характерна не только твердость, но и высокая прочность.

С помощью первых обрабатывают глухие отверстия, посредством вторых – сквозные.

Гаечные метчики обладают стандартными параметрами:

• общая длина составляет от 35 до 240 мм;
• ширина – до 52 мм;
• высота рабочего фрагмента варьируется в пределах 15–20 резьбовых ниток.

При помощи метчиков нарезают мелкую, среднюю и крупную резьбу (от М2 до М52).

Сферы применения метчиков

Инструменты подходят как для профессионального или полупрофессионального применения, так и для бытовых нужд при необходимости создания резьбы на внутренней поверхности детали.

Метчики используются для нарезки резьбы в двигателях внутреннего сгорания, магистральных сетях связи, узлах промышленного оборудования. Также с их помощью можно восстановить сорванную (нерабочую) насечку.

Инструмент позволяет обрабатывать следующие материалы:

• вязкие металлы (алюминий, медь, латунь и т. п.);
• высокопрочные, в том числе нержавеющие типы стали;
• литой чугун и бронзу;
• твердый и мягкий пластик.

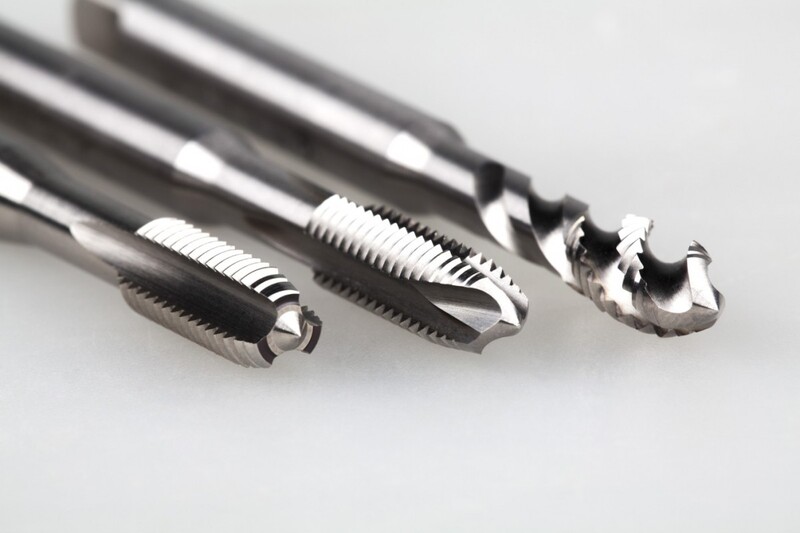

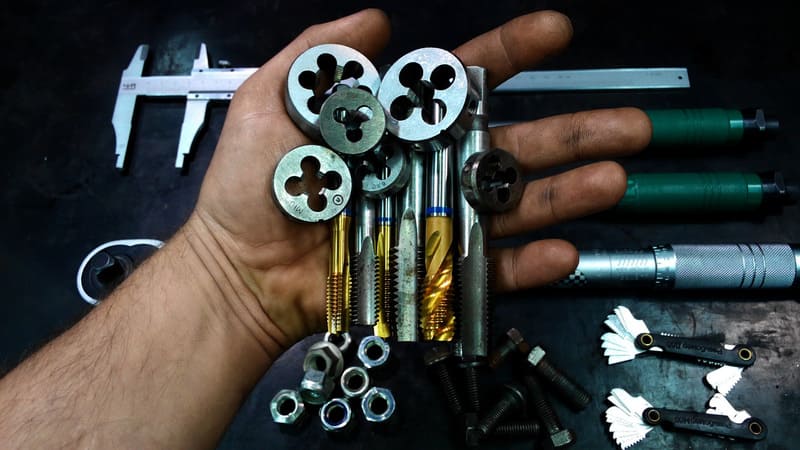

Виды метчиков

Современные производители предлагают большое количество видов метчиков для профессионального использования, отличающихся по параметрам и особенностям конструкции.

В зависимости от конфигурации канавок приспособление для формирования нарезки бывает прямолинейным или винтовым. Последнее может быть:

• Правым спиральным, с его помощью обрабатывают в основном глухие отверстия.
• Левым спиральным метчиком, предназначенным для формирования нарезки в сквозных отверстиях. В этом случае отработанная стружка выводится наружу через отверстие перед приспособлением, обеспечивая тем самым целостность сформированного профиля.

В зависимости от типа нарезки бывают:

• метрическими с профилем в форме равнобедренного треугольника с 60-градусным углом у вершины;
• дюймовыми, с профилем с углом в 55° у вершины, шаг измеряется количеством витков на один дюйм;

• трубными метчиками, различающимися наклоном профиля, используемыми для формирования нарезки цилиндрической или конической формы.

В зависимости от количества проходов, необходимых для создания резьбы, инструменты могут быть:

• однопроходными, с удлиненным рабочим фрагментом, способными формировать нарезку за один проход;
• многопроходными, выпускаемыми в виде комплекта нескольких метчиков, используемых в определенной последовательности для создания резьбового соединения.

По способу применения инструменты делятся на:

• ручные метчики, в основном предлагаются в виде комплектов из нескольких приспособлений, используются вручную;
• машинные метчики, устанавливаются на машинное оборудование, наносят резьбу автоматически;
• машинно-ручные метчики, используются вручную либо закрепляются на машинном оборудовании.

В соответствии с особенностями конструкции метчики делятся на следующие виды:

• Конические, с удлиненным рабочим фрагментом, неполными витками, плавно переходящими в зону калибровки с полными нитями. С их помощью наносят резьбу трубного, конического и метрического типов.
• Цилиндрические, предназначенные для создания резьбовых соединений внутри глухих отверстий.
• Гаечные, с удлиненной хвостовой частью. Подходят как для ручного применения, так и для оснащения токарных станков. Способны нарезать витки в нескольких поочередно подаваемых гайках без необходимости извлечения инструмента после обработки каждой заготовки.

• Плашечные, предназначенные для однопроходного формирования резьбы в плашках.
• Маточные, зачищают витки после использования плашечного инструмента.
• Трапецеидальные, используются для формирования трапецеидальной резьбы.
• Бесканавочные, рабочая часть которых оснащена парой коротких канавок на конце. Характеризуются высокой прочностью и точностью формируемой резьбы, а также длительным сроком службы (благодаря возможности неоднократного перетачивания рабочего фрагмента).

Специфические задачи можно выполнять при помощи следующих разновидностей метчиков:

• Винтовых, которыми оснащается автоматическое оборудование. С их помощью быстро формируют резьбу в глухих отверстиях.
• Комбинированных, состоящих из нескольких рабочих фрагментов, разделенных шейкой. Такие метчики могут одновременно выполнять различные функции. Их использование не требует предварительного высверливания отверстий в заготовках.
• Ступенчатых, с двумя рабочими фрагментами, один из которых формирует резьбу, второй – выполняет калибровку.
• Колокольных, предназначенных для создания резьбы диаметром до 400 мм.
• Шахматных, с зубцами, расположенными через один. Такая конструкция способствует снижению трения при работе инструмента.
• Метчиков-протяжек, которыми оснащаются токарные станки. С помощью этого инструмента можно формировать резьбу в сквозных отверстиях любого диаметра.

• Метчиков-раскатников, предназначенных для формирования нарезки методом деформирования поверхности (надавливания). При использовании приспособлений этого типа не образуется металлическая стружка. К преимуществам можно отнести возможность высокоскоростной обработки, а также создание высококачественной резьбы в сквозных и глухих отверстиях.
• Полых, конструкция которых предусматривает полость для подачи смазочно-охлаждающей жидкости, благодаря чему вероятность перегрева инструмента минимизируется.
• Свечных, предназначенных для восстановления нерабочей резьбы в свечных колодцах в автомобильном двигателе. Инструменты делятся на регулируемые и нерегулируемые (с возможностью изменения диаметра метчика).
• Ловильными, предназначенными для извлечения труб из буровых скважин.

Особенности выбора метчика

Для того чтобы купить оптимально подходящий метчик, необходимо учитывать следующие нюансы:

• способ использования (ручной, машинный или машинно-ручной);
• размер получаемой нарезки;
• материал, из которого изготовлен инструмент;
• профиль резьбы;
• направление вращения метчика.

Лучше всего приобретать метчики, выпускаемые в комплекте.

Для повышения точности наносимой резьбы диаметр приспособления для формирования нарезки должен быть немного больше.

ГОСТ метчиков

При производстве ручных и машинных метчиков должны соблюдаться требования ГОСТ 3266-81. Гаечные инструменты обязаны соответствовать ГОСТ 1604-71, а модели с изогнутым хвостовиком – ГОСТ 6951-71.

Все инструменты маркируются с указанием:

• типа и размера резьбы (например, метчик М10);
• класса точности по PN-ISO (ISO2) или DIN (Н6).

Для обозначения левосторонней резьбы используют аббревиатуру LH. Также пользователь информируется о нестандартном шаге нарезки путем указания на него после показателя диаметра метчика.

Инструменты, изготовленные из закаленной нержавеющей стали, маркируются аббревиатурой HSS.

Также маркировка может содержать и другую дополнительную необходимую информацию.

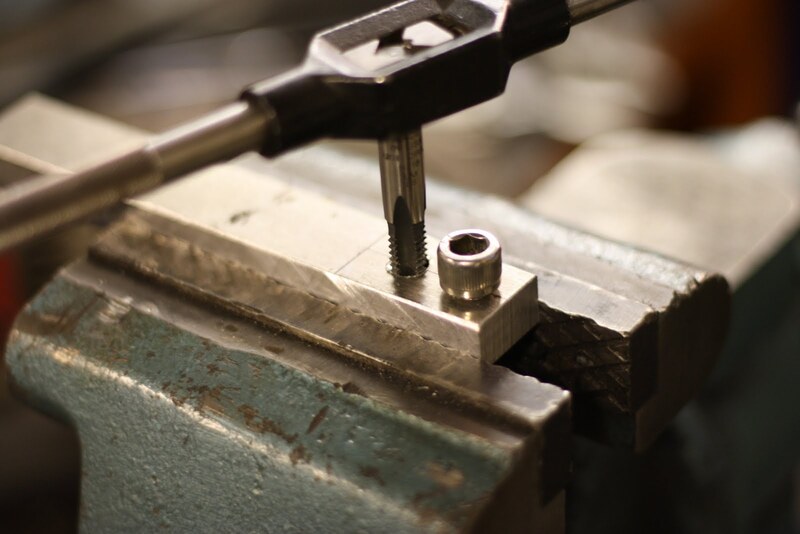

Как использовать метчики для нарезания резьбы

Процесс нарезания резьбы метчиком включает в себя несколько этапов:

• Заготовку закрепляют в тисках в положении, которое позволяет формировать нарезку.
• Нарезку в заготовке создают при помощи сверла. Инструмент следует держать строго вертикально. Во избежание перегрева поверхностей в процессе обработки необходимо пользоваться остро заточенным сверлом. Резьба, формируемая на горячем металле, обладает низкой прочностью. Для обработки готового отверстия используют зенковку. В глухих пазах оставляют припуск по глубине.
• Резьбу наносят точными размеренными движениями. Если выполняется комплексная обработка, то необходимо строго соблюдать, каким метчиком и в какой последовательности следует работать. Первым используется черновой, затем – средний, в конце формируется чистовая нарезка. После каждого оборота надо выполнить пол-оборота в обратном направлении для удаления стружки.

• Обработанное отверстие прочищают: сквозные – проволочным ершиком, глухие – путем продувания.
• Сформированную резьбу проверяют при помощи болта или винта. Соединение должно быть плавным, без усилий и перекосов.
