Подготовка металла под сварку: основные этапы

О чем речь? Подготовка металла под сварку – важный этап процесса соединения деталей изделия. От него зависят надежность сварного шва, а значит, и прочность будущей конструкции.

Как? Подготовка включает несколько этапов, которые одинаково важны. Пропуск хотя бы одного приводит к дефектам сварки. Специалист должен осуществить правку, зачистку, разметку и подгонку кромок.

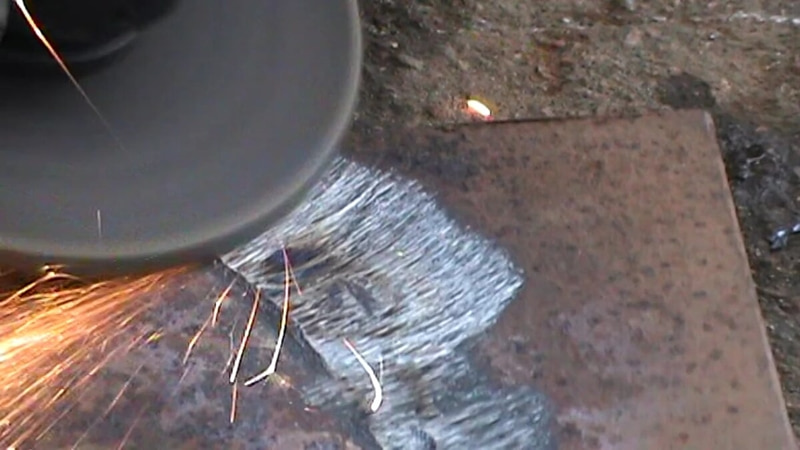

Зачем нужна подготовка металла под сварку

Монтаж металлических конструкций завершается сваркой или креплением элементов с помощью болтов. Специалисты предпочитают первый вариант из-за его надежности и прочности. Существуют многочисленные методы формирования сварных соединений, однако независимо от того, какой из них применяется, сварочные работы требуют соответствующей подготовки металла. Для того чтобы получить высокое качество швов, необходимо уделить особое внимание выполнению специальных подготовительных операций.

Как правильно подготовить металл под сварку? Подготовка включает обширный перечень необходимых действий, которые облегчают работу и повышают качество сварных соединений. Опытные мастера знают, что брак при сварке чаще всего – результат низкого качества подготовительных работ. Пренебрегать данным этапом недопустимо, иначе итог окажется плачевным – дефекты, в том числе и такие, что не подлежат устранению.

Подготовка металлических заготовок к сварке включает:

• правку, которая необходима при наличии деформаций;
• зачистку поверхности заготовок;
• разметку, которая нужна при раскрое деталей металлоконструкции;
• резку, необходимую для формирования требуемой геометрии заготовок;
• гибку отдельных заготовок, если в ней есть потребность;
• обработку торцов и кромок;
• сборку конструкции перед началом сварочных работ.

Каждая из перечисленных процедур крайне важна. Ни одной из них не стоит пренебрегать.

Требования к поверхности металла под сварку

Особое внимание опытные сварщики уделяют подготовке поверхности металлических заготовок, которая при правильном выполнении должна отвечать ряду требований:

Чистота

Зачистка металла под сварку выполняется для полного удаления ржавчины, масел, жиров, старой краски и прочих органических и неорганических загрязнений. Для очистки поверхности заготовки применяются механические, химические методы или их комбинация.

Отсутствие окислов

С поверхности металлических заготовок под сварку необходимо удалить все окислы, которые отрицательно сказываются на качестве сварных соединений. Для их удаления пользуются специальными средствами и методами, например, кислотными растворами или шлифовкой.

Правильная геометрия поверхности

Соединяемые края заготовок должны иметь верную форму, которая необходима для плотного прилегания. С кромок снимаются фаски, острые углы смягчаются, а сами прилегающие поверхности выравниваются.

Поверхность без механических повреждений

Наружные стороны свариваемых краев заготовок необходимо избавить от царапин, трещин, бугорков и вмятин, которые отрицательно влияют на качество сварных соединений.

Для обеспечения оптимальных условий при сваривании заготовок и формирования первоклассного сварного соединения необходимо соблюдать все перечисленные выше требования к качеству подготовки поверхности металла.

Правка металла под сварку

Поступающие в работу металлические профили и другие заготовки нередко имеют серьезные деформации, которые возникают вследствие несоблюдения условий перевозки или при погрузочно-разгрузочных работах. Эти изъяны геометрии серьезно осложняют стыковку деталей, что негативно сказывается на качестве сварных швов и конфигурации готовых изделий или конструкций. По этой причине правке металла под сварку уделяется особое внимание.

Правка выполняется как «на холодную», так и при нагревании металла, например, газовой горелкой. При выборе метода обычно учитывается сложность деформации и ее размеры. Выпрямление погнутых заготовок выполняется вручную или с помощью специального оборудования.

При ручной обработке пользуются кувалдой, молотком и/или специальным ручным прессом – винтовым устройством с двумя платформами, между которыми необходимо поместить деформированную деталь. При затягивании винта заготовка выправляется созданным давлением. В качестве наковальни можно воспользоваться массивной стальной или чугунной плитой.

Очистка и обезжиривание металла под сварку

Еще один важный этап подготовительных работ включает в себя очистку и обезжиривание поверхности металла под сварку. Грязь и масляная пленка на соединяемых кромках могут отрицательно сказаться на качестве сварных швов.

Очистка и обезжиривание поверхности металла под сварку могут быть:

• Механическими. Посредством таких способов ржавчина, старая краска и прочие загрязнения очищаются специальными средствами – щетками, в том числе с металлической щетиной, шлифовальными машинками и абразивными материалами.
• Химическими. Используются растворы (кислотные, щелочные и содержащие специальные реагенты) и составы, которые эффективно удаляют окислы, жиры и прочие органические загрязнения с поверхности заготовок.
• Термическими. Очистка производится посредством высокой температуры, которая позволяет удалять с поверхности заготовок различные загрязнения и окислы. Особую эффективность нагревание показывает при удалении разного рода органики, например, масел и жиров.
• Комбинированными. Такие методы предусматривают применение механической и химической очистки поверхности металла под сварку от оксидов и загрязнений, особенно сложных.

При выборе способов удаления с поверхности металла заготовок ржавчины, грязи, масел и старой краски обычно ориентируются на сложность работы и требуемое качество сварных соединений.

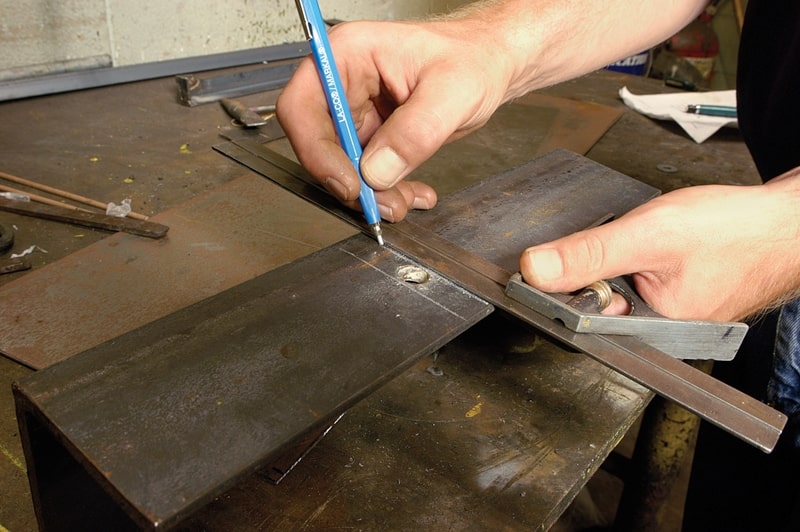

Разметка заготовок из металла под сварку

При подготовке металла и сборке деталей под сварку специалисты часто сталкиваются с несоответствием их длины размерам, которые требуются для изготовления конструкции. В таких случаях необходима подрезка, которую зачастую приходится выполнять не только в продольном, но и в поперечном направлении. Приступая к резке, следует нанести на заготовки соответствующую разметку.

Разметка может быть:

• Ручной. Ее наносят с помощью простых измерительных инструментов – рулетки, линейки, штангенциркуля. Если необходимо соединить несколько одинаковых деталей при изготовлении мелкосерийной партии изделий, для нанесения меток пользуются заранее изготовленными шаблонами из листового алюминия или профиля. Этот способ не очень удобен, так как требует времени и трудозатрат.
• Оптической. Для нанесения меток применяют специальные разметочно-маркировочные машины с пневматическими кернами, запрограммированными на определенные размеры деталей. Такое оборудование позволяет размечать заготовки со скоростью 10 м/мин.

Также на промышленных производствах часто пользуются специальными устройствами, которые выполняют раскрой заготовок без нанесения разметки. Такой способ называется мерной резкой.

Резка металла под сварку

Резка металла является обязательным элементом подготовительных работ при сварке по чертежам. Обработка заготовок может выполняться посредством разнотипного оборудования:

• Ручного. Резаком, ножницами по металлу пользуются для вырезания заготовок простой формы из металлических листов или ленты.
• Электрического. В этом случае применяют пилу, углошлифовальную машинку, дрель или шуруповерт с фрезами.
• Термического. Используются кислородный или газовый резаки, дуговая сварка, плазмотрон для выполнения прямых и криволинейных резов.

При термической резке металл расплавляется по заданным контурам. В промышленности обычно применяется полуавтоматическое или автоматическое оборудование.

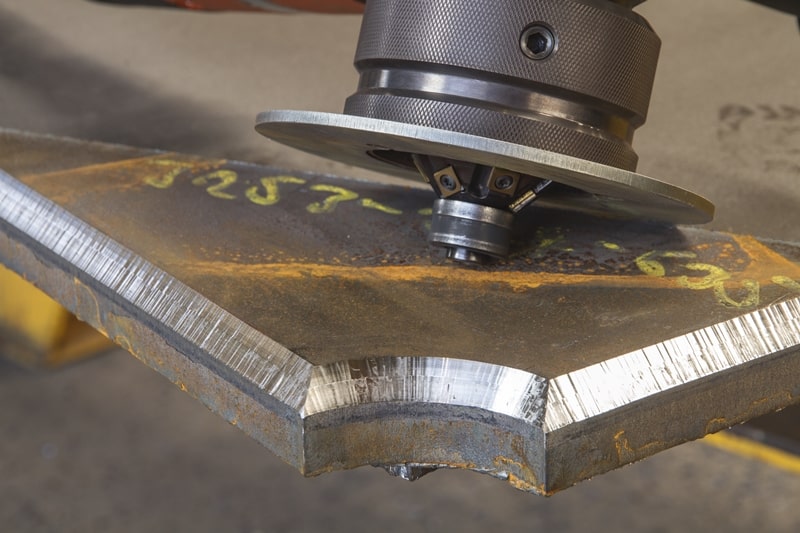

Подготовка кромок металла под сварку

Подготовка кромок металла под сварку требует особого внимания, так как от их чистоты и правильной конфигурации в значительной мере зависит качество сварных соединений. Кромки могут иметь плоскую, V-образную и Х-образную форму. Первый вид обычно применяется при стыковке тонких заготовок, а второй и третий – для соединения толстых деталей.

Холодная разделка кромок металла под сварку выполняется с помощью ручных инструментов или специальных станков и заключается в подрезке фасок. Крупногабаритные заготовки подготавливают на фрезерных станках, а небольшие – вручную. Подготовка деталей без нагрева обеспечивает более высокую точность, а термическая требует дополнительной слесарной обработки краев.

Очистка поверхности от окислов необходима, потому что контакт с атмосферным кислородом приводит к окислению металла. В результате формируется жаростойкая оксидная пленка, которая обязательно должна быть удалена перед сваркой. Такую обработку выполняют с помощью стальной щетки или шлифовальной машинки. Масляные или жировые пятна на соединяемых кромках необходимо удалить с помощью растворителя.

В условиях больших промышленных производств для очистки применяют дробе- или пескоструйную обработку. Для химической зачистки заготовки помещают в емкость со специальным составом и выдерживают в течение определенного времени. Также часто используется струйное очищение путем подачи химических растворов под высоким давлением.

Последний из описанных методов, как правило, применяется для подготовки деталей из цветного металла, а механическую применяют для обработки черного.

Особенности подготовки разных металлов под сварку

Сталь

Стальные сплавы – наиболее распространенный материал, используемый при сварочных работах. Для их подготовки к сварке необходимо:

• удалить с деталей окислы и загрязнения посредством механических или химических методов очистки;
• обезжирить металл, убрав с его поверхности жиры и масла, которые могут отрицательно сказаться на качестве сварных соединений;
• предварительно нагреть сталь перед сваркой, особенно если речь идет о массивных заготовках из толстого металла, для предотвращения растрескивания и деформации;
• правильно подобрать электроды и режим сварки, чтобы обеспечить максимально высокое качество сварных соединений.

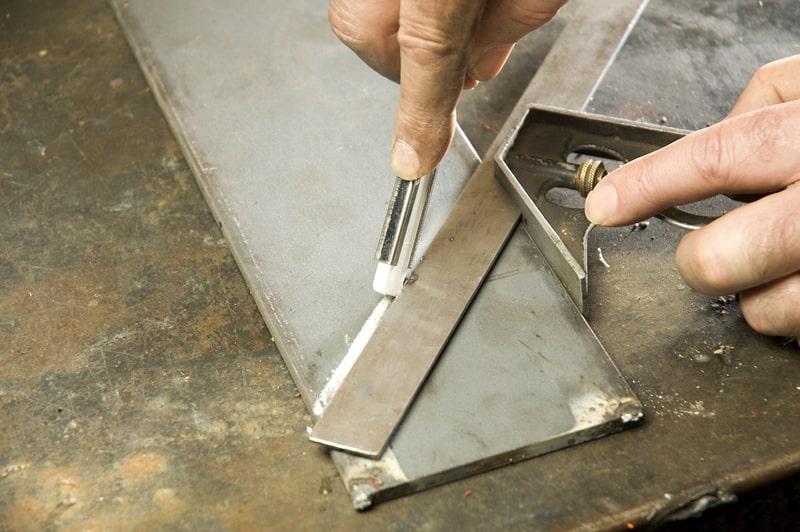

Алюминий

Сварка часто используется для соединения заготовок из этого легкого и прочного металла. В процессе подготовки деталей необходимо:

• посредством механических или химических методов очистки удалить с поверхности заготовок оксидную пленку, которая может помешать формированию качественных сварочных швов;
• использовать специальные флюсы или газы для создания защитной атмосферы, которая предотвратит окисление металла и порообразование;
• правильно подобрать электроды и режим сварки, чтобы обеспечить максимально высокое качество сварных соединений.

Нержавеющая сталь

Нержавеющие стальные сплавы устойчивы к коррозии, что обусловило их широкое применение в разных областях промышленности. При подготовке деталей из «нержавейки» к сварке необходимо:

• удалить с поверхности заготовок оксидную пленку и загрязнения, используя механические или химические методы очистки;
• обезжирить металл, удалив с нее жиры и масла, которые могут отрицательно сказаться на качестве сварных соединений;
• использовать специальные флюсы или газы для создания защитной атмосферы, которая предотвратит окисление и образование пор;
• правильно подобрать электроды и режим сварки, чтобы обеспечить максимально высокое качество сварных соединений.

Подготавливая металл под сварку, необходимо учитывать его особенности. Без грамотной подготовки невозможно добиться высокого качества сварных швов.
