Пайка полипропилена требует внимания и аккуратности. Вам понадобятся специальный паяльник для полипропилена, фитинги, наждачная бумага и отрезок трубы.
Основные технические параметры пайки
Полипропиленовые трубы легкие, хорошо гнутся, их легко резать и сваривать с помощью специального инструмента. Ниже разберемся, как паять полипропилен. Для этого первым делом рассмотрим характеристики материала и особенности работы с ним:
Температура
Полипропиленовые трубы сваривают специальным паяльником с регулируемым нагревом. Рабочая температура составляет от +240 до +300 °C, в то время как плавится данный материал при температуре от +130 до +160 °C. Глубина сварки зависит от диаметра соединяемых секций. К примеру, для заготовок диаметром 25 мм этот показатель в среднем равен 16 мм, для Ø 32 мм – 18 мм и так далее.
Длительность нагревания соединяемых деталей
Рекомендованная величина этого параметра зависит от диаметра и толщины стенок соединяемых элементов. Чем тоньше пластик, тем быстрее он расплавится и будет готов к соединению.
Если диаметр труб и фитингов составляет от 16 до 20 мм, время нагревания должно составлять около 5 секунд, для Ø 25 мм – более 6 секунд, для Ø 32 мм – от 7 до 8 секунд, для Ø 40 мм – более 12 секунд. Для более крупногабаритных деталей выдержка на паяльнике может доходить до четверти минуты.
Перегрев труб и фитингов чреват тем, что внутренний просвет трубопровода может быть частично или полностью перекрыт наплывами расплавленного пластика. Подобные скрытые дефекты крайне тяжело поддаются обнаружению.

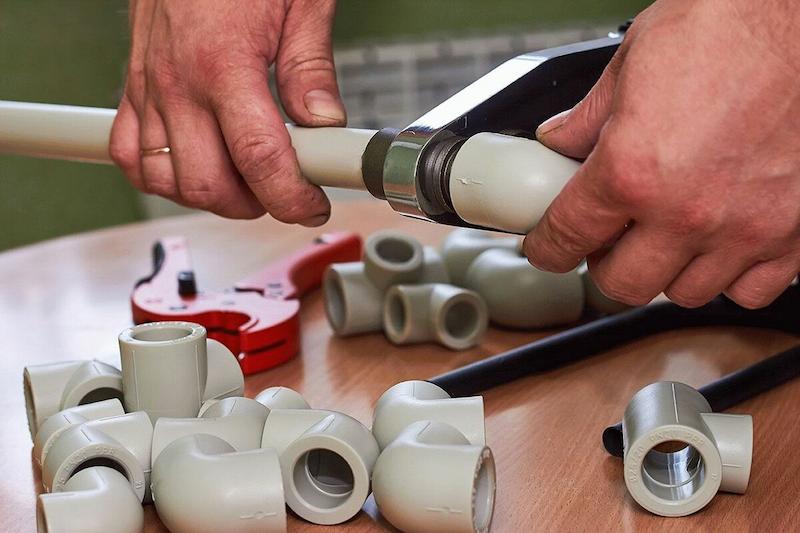

Длительность соединения секций
После расплавления краев паяльником соединяемые детали прижимаются друг к другу или заводятся одна в другую, если для соединения используются фитинги. Длительность выдержки может колебаться от нескольких секунд до половины минуты. Чем тоньше стенки заготовок и меньше их диаметр, тем меньше времени понадобится для формирования качественного соединения. При диаметре 25 мм рекомендованная длительность будет колебаться от 6 до 8 секунд, при Ø от 32 до 40 мм – от 10 до 15 секунд и так далее.
Остывая, полипропилен формирует надежное соединение. На отвердевание пластика обычно уходит от 2 до 6 секунд (точное время зависит от толщины стенок, от того, насколько сильно были нагреты края деталей, а также от температуры и влажности окружающего воздуха).
Сложность сваривания
Для выполнения пробного соединения обычно выбирают удобное место и положение труб. Если оно проходит успешно, приступают к свариванию секций трубопровода по месту. Часто мастеру приходится работать в сложных условиях и выполнять сварку в труднодоступных местах.
Перед тем как паять полипропилен, опытные мастера обязательно уделяют внимание подготовке рабочего места и выборе удобного положения. В противном случае работа осложняется различными неполадками:
- перегревом краев заготовок, который приводит к полному расплавлению материала и его растеканию;
- неправильным выбором глубины соединений;
- неверным положением деталей (они могут перегибаться или проворачиваться вокруг своей оси).
Нагревать края деталей на паяльнике необходимо синхронно, прогревая и снимая оба элемента в одно время.
После разогрева полипропилена в любом случае между снятием заготовок и их соединением возникает небольшая пауза, величина которой определяется сложностью операции и квалификацией мастера. Наиболее часто возникают такие дефекты, как наплывы, смещение труб, растрескивание материала швов и т. п.

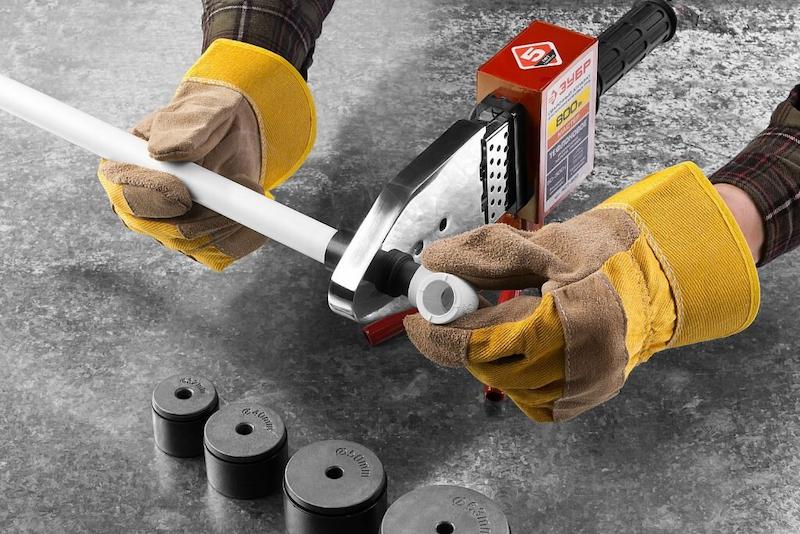

Необходимые инструменты и расходные материалы
При подготовке к монтажу трубопровода, помимо самой трубы и фитингов, длина и количество которых просчитываются, исходя из проектной документации, необходимо также запастись:
- паяльником и насадками требуемых диаметров;
- рулеткой, карандашом, линейкой и другими измерительными приборами, которые понадобятся, чтобы размечать трубы;
- ножницами для резки пластиковых труб или профессиональным труборезом;
- пузырьковым или лазерным уровнем, который позволит точно выставлять трубы в вертикальное и горизонтальное положение;
- ацетоном или изопропиловым спиртом, которые необходимы для удаления грязи и жира с краев соединяемых полипропиленовых труб и фитингов;
- инструментом для торцевания армированной трубы (он необходим при подготовке деталей с внешним армированным слоем);
- чистой ветошью, которой можно обезжиривать и очищать соединяемые детали;
- плотными кожаными или хлопчатобумажными перчатками (изделия из синтетических тканей использовать не стоит – это может привести к ожогам).
Подготовка к свариванию
Приступая к сборке трубопровода, лучше всего разметить его схему на стене. Это облегчит контроль положения отдельных секций в ходе сваривания.
Часто при пайке неопытные мастера подгоняют каждую трубу по месту, что отрицательно сказывается на скорости и качестве монтажа. Лучше всего выполнить все необходимые замеры и раскрой на этапе подготовки. Для стыковых соединений обязательно нужно учесть уменьшение длины заготовок за счет расплавления краев, которое может составить 1–4 мм.
Если диаметр соединяемых элементов превышает 40 мм, при их сваривании необходимо использовать паяльник с центратором. Применение такого оборудования требует от мастера соответствующих навыков и опыта. Нагревательные элементы представляют собой тефлоновые насадки диаметром 14–63 мм. Это так называемые гильзы и дорны. Первые расплавляют материал труб снаружи, а вторые изнутри.
Необходимо следить за чистотой тефлоновых насадок, постоянно удаляя с их поверхности остатки расплавленного пластика. Для очистки горячих нагревательных элементов следует использовать ветошь, устойчивую к воздействию высокой температуры. После остывания выполнять эту процедуру не стоит, так как это может привести к повреждению слоя тефлона, который необходим для предотвращения налипания расплавленного материала.
Некоторые модели паяльников для пластиковых труб поставляются без подставки, которая нужна для того, чтобы предотвратить случайное опрокидывание инструмента во время выполнения работы. При подготовке к монтажу опытные мастера заранее готовят и располагают в пределах досягаемости набор необходимых насадок. Профессиональные утюги часто могут одновременно оснащаться сменными нагревательными элементами разных диаметров.
Инструкция по сварке полипропиленовых труб
Установка температуры нагрева
Выставите требуемую температуру с помощью регулятора, а затем включите аппарат в розетку. Диапазон оптимальных значений колеблется от +240 до +260 °C. О готовности прибора к работе свидетельствуют отключившиеся контрольные индикаторы.

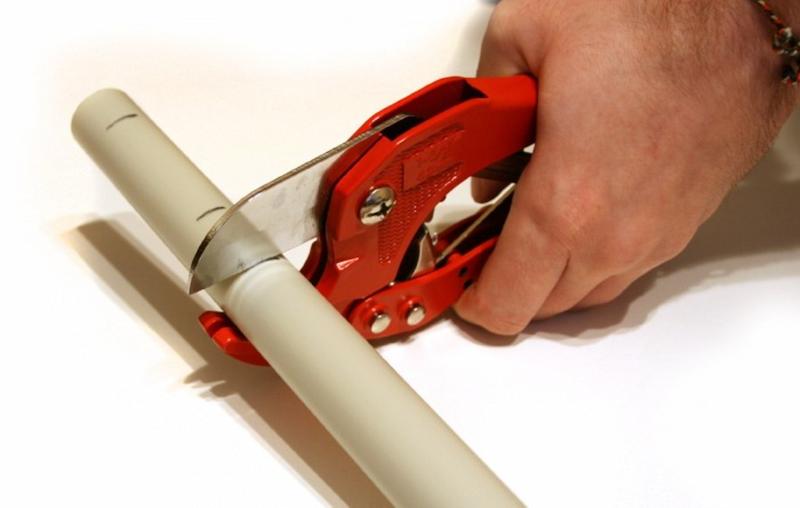

Нарезка деталей по требуемым размерам
Приступая к раскройке, убедитесь в исправности трубореза. Полипропиленовые трубы для пайки следует нарезать острыми ножницами и резаками высокого качества.
Нарежьте трубы нужной длины. При необходимости используйте торцеватель для удаления фольгированного слоя на глубину от одного до двух миллиметров. Тщательно удалите с торцов заготовок (фитингов) жир и грязь.
Разметка глубины вставки
При сборке трубопровода концы труб заводятся в соединительные элементы на определенную глубину, величина которой подбирается в зависимости от диаметра по соответствующей таблице. Для разметки лучше всего использовать маркер.
Нагревание концов труб и фитингов с помощью специального инструмента
Вставьте конец трубы в гильзу паяльника, а соответствующий конец фитинга наденьте на дорн. Выполнять эти действия необходимо одновременно.

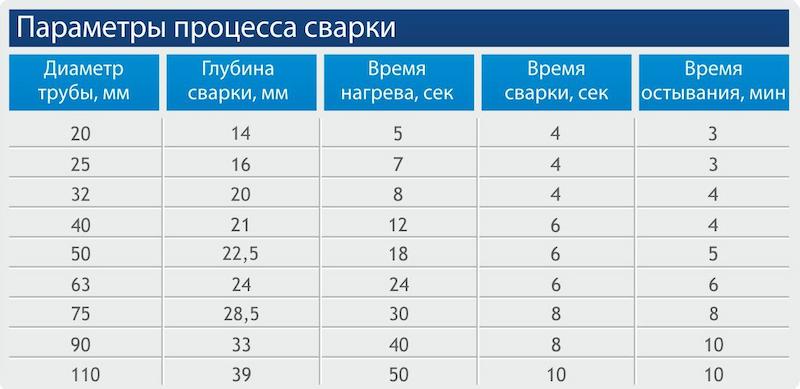

Проплавление материала соединяемых элементов
Выдержка может составлять от 5 до 25 секунд в зависимости от толщины стенки и диаметра.
Трубы нельзя проворачивать вокруг своей оси на протяжении всего процесса нагревания. Время выдержки считается с момента, когда деталь была полностью вставлена в гильзу или надета на дорн.
Пайка
Снимите трубу и фитинг (или две заготовки) с насадок паяльника и приступайте к пайке. Вставлять один элемент в другой нужно медленными и равномерными движениями. Помните, что на корректировку положения деталей у вас есть не более пяти секунд!
Читайте также: Сварка полипропиленовых труб
Контроль качества соединения
После полного остывания пластика в месте соединения двух деталей необходимо выполнить визуальный осмотр на предмет качества и герметичности стыка.

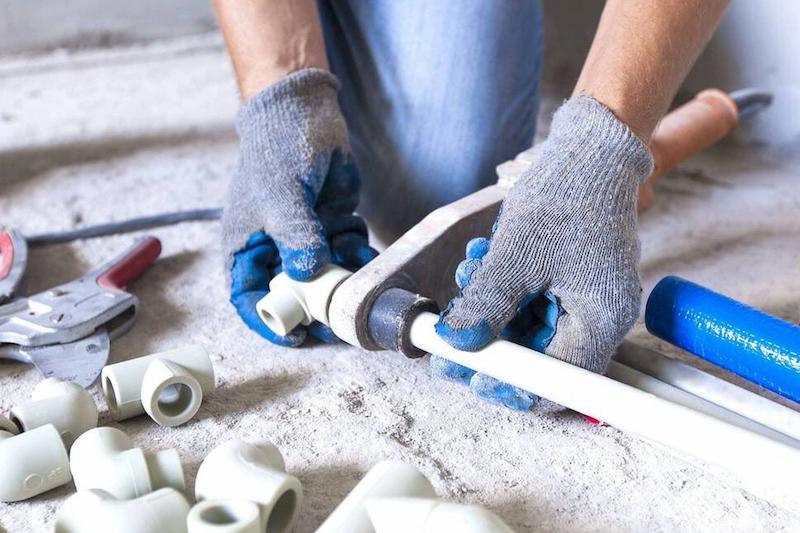

Техника безопасности
Для работы с паяльником мастер должен иметь определенный минимум навыков и знаний. Необходимо соблюдать правила техники безопасности и использовать СИЗ.
Средства индивидуальной защиты при работе с паяльником в первую очередь необходимы для профилактики ожогов от расплавленного пластика и раскаленных нагревательных элементов. При выполнении работы необходимо сосредоточить внимание на процессе, на время отказаться от курения, приема пищи и алкогольных напитков. Рабочее место должно быть освобождено от посторонних предметов, а расходные материалы, трубы, насадки, ветошь разложены таким образом, чтобы до них можно было дотянуться при необходимости.
Необходимо обеспечить хорошую освещенность зоны выполнения работ. Помещение должно хорошо вентилироваться. Также важно использовать для пайки труб исправный сварочный аппарат с правильным заземлением, неповрежденные кабели и разъемы. Крайне важно соблюдать рекомендованный температурный режим и не давать паяльнику перегреваться.
Специалисты рекомендуют пользоваться исключительно сертифицированными полипропиленовыми трубами и фитингами. Если пайка выполняется вне помещения, нельзя работать в дождь и снегопад. Не следует оставлять включенный аппарат без присмотра. Избегайте прикосновений к раскаленным насадкам и вращающимся частям оборудования.
Пользуйтесь для установки паяльника огнезащитными подставками, которые предотвратят его случайное опрокидывание. Если при выполнении работ вы получили травму или ожог, немедленно обратитесь к врачу, который окажет вам квалифицированную медицинскую помощь.

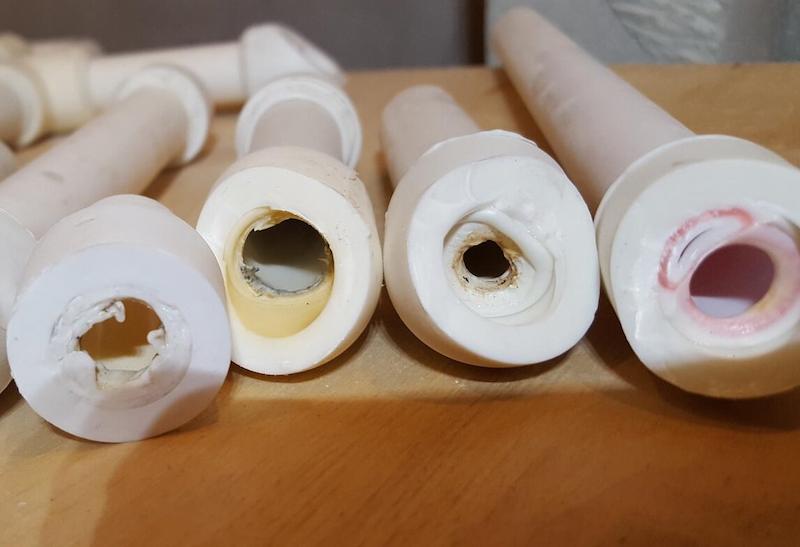

Ошибки во время пайки
Неопытные мастера часто допускают ошибки, особенно если они не имеют необходимых практических навыков и знакомы с процессом только в теории. Часто новички выполняют сборку на глазок, подгоняя трубы по месту и пренебрегая предварительным раскроем. Также нередко при замерах забывают делать допуски. В результате – проблемы при установке утюга в ходе соединения деталей.
Не следует делать попытки сгибать трубы по месту, когда они не вписываются в размер. Даже если вам удастся установить такой элемент, статическое напряжение в дальнейшем может стать причиной разгерметизации стыков (не говоря уже об эстетической стороне вопроса, которая особенно важна, если коммуникации прокладываются на виду).
Если соединяемые детали нагревать последовательно, быстрое остывание пластика сделает невозможным формирование качественного соединения, ведь пока будет прогреваться вторая деталь, первая уже остынет и пластик на торце затвердеет. Оба элемента должны нагреваться синхронно. В противном случае диффузия будет частичной и стык под нагрузкой даст протечку.
Правильно установить обе детали относительно друг друга нужно в течение считанных секунд (от 2 до 4). После этого исправить ошибки можно, только обрезав бракованный участок, а затем повторив пайку. Такие ошибки становятся причиной перерасхода материалов. Лучше, чтобы подобные работы выполнялись профессионалами.
Почему следует обращаться именно к нам
Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.
Наши производственные мощности позволяют обрабатывать различные материалы:
- цветные металлы;
- чугун;
- нержавеющую сталь.
При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.
Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.
Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.
Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.
Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.
Часто задаваемые вопросы о пайке полипропилена
В чем заключается причина налипания расплавленного пластика к насадкам?
Полипропилен налипает на нагревательные элементы из-за некорректно выставленной температуры. Причина может скрываться в неправильной работе ручного термостата (регулятора нагрева). Верная настройка температурного режима пайки крайне важна не только потому, что позволяет предотвратить прилипание пластика к насадкам, но и для формирования качественных соединений без наплывов внутри.
Сколько времени нужно, чтобы спаянные трубы были готовы к эксплуатации?
Если пайка выполнена по правилам, стыки готовы к использованию и по ним можно пропускать воду примерно через 20 минут.
Какие воздействия могут навредить полипропиленовым трубам?
Из-за чувствительности к воздействию высокой температуры трубопроводы из полипропиленовых труб нельзя монтировать в пожароопасных помещениях. Также этот пластик боится прямых солнечных лучей, а значит, его нельзя использовать при прокладке наружных водопроводов, например, на загородных участках.
Как можно паять полипропилен с полиэтиленом?
Технология пайки не предусматривает соединение деталей из полиэтилена и полипропилена между собой. Если возникает необходимость состыковать такие трубы, необходимо использовать специальные переходники. В идеале это должен быть латунный фитинг с резьбой, который даже под землей сможет прослужить не один десяток лет.
Как проверяют на отсутствие протечек трубопроводы из полипропиленовых труб?
Лучший способ – запустить водопровод под давлением. В этом случае вы быстро сможете локализовать места разгерметизации при визуальном осмотре стыков. Горячая пайка полипропиленовых труб позволяет получать качественные и герметичные соединения. Важный плюс этого метода – доступность и дешевизна. Выше мы рассмотрели основные правила, которых следует придерживаться при выполнении сварки своими руками.
