Что это такое? Волоконный лазер на основе иттербия - это современный твердотельный лазер, где активной средой служит оптическое волокно, легированное редкоземельным элементом иттербием. Такие лазеры генерируют излучение с длиной волны 1030-1120 нм и обладают высокой эффективностью до 40%, что в 2-3 раза превышает показатели CO2-лазеров.
Где используется? Волоконные лазеры широко применяются в металлообработке для резки, сварки и маркировки благодаря отличному поглощению излучения металлами. Основные области применения включают автомобильную промышленность, авиацию, медицину, телекоммуникации и научные исследования.
Вопросы, рассмотренные в материале:
- Что такое иттербиевый волоконный лазер и как он работает
- Преимущества и недостатки иттербиевых волоконных лазеров
- Где применяют иттербиевые волоконные лазеры
- Как выбрать иттербиевый волоконный лазер под свои задачи
- Эксплуатация и обслуживание иттербиевых лазеров
- Перспективы развития иттербиевых волоконных лазеров
- Часто задаваемые вопросы
Что такое иттербиевый волоконный лазер и как он работает
Устройство иттербиевого волоконного лазера
Иттербиевый волоконный лазер - это твердотельный лазер, в котором активной средой служит оптическое волокно, легированное ионами иттербия.
Лазер является источником когерентного излучения с длиной волны в диапазоне 1030-1120 нм, что обеспечивает высокую эффективность поглощения большинством металлов.
Основные компоненты устройства включают:
- Активное волокно - оптоволоконный сердечник, легированный ионами иттербия Yb³⁺
- Диоды накачки - полупроводниковые лазерные диоды, работающие на длине волны 915 или 976 нм
- Резонатор Фабри-Перо - оптическая система с отражающими зеркалами на торцах волокна
- Система охлаждения - обеспечивает стабильную рабочую температуру лазерного источника
- Блок управления - контролирует параметры излучения и мощности
Волоконно-оптические лазеры отличаются компактностью и высокой надежностью благодаря интегрированной конструкции всех элементов в едином корпусе.
Принцип работы
Принцип работы иттербиевого волоконного лазера основан на явлении вынужденного излучения в активной среде. Диодные лазеры накачки создают инверсную населенность энергетических уровней ионов иттербия в волокне.
Фото: freepik / freepik.com
Процесс генерации происходит следующим образом:
- Диоды накачки создают мощный поток света
- Этот свет попадает в активное волокно и поглощается ионами иттербия
- Возбужденные ионы иттербия излучают новый свет с длиной волны около 1064 нм
- Специальные отражатели на концах волокна создают обратную связь, усиливая излучение
- На выходе формируется мощный лазерный пучок высокого качества
Таким образом, волоконный лазер на основе иттербия преобразует энергию диодов накачки в сфокусированное лазерное излучение. Высокая эффективность этого процесса - до 40% - делает такие лазеры очень экономичными в эксплуатации.
Преимущества и недостатки иттербиевых волоконных лазеров
Преимущества использования
Иттербиевые лазеры превосходят традиционные лазерные источники по множеству параметров. Их главное достоинство - высокая эффективность преобразования энергии, которая достигает 40% против 10-15% у CO2-лазеров.
Основные преимущества волоконных лазеров:
- Высокий КПД - экономия электроэнергии до 60%
- Компактный размер - не требует большой производственной площади
- Минимальное обслуживание - нет расходных материалов
- Широкий диапазон мощности от 20 Вт до 120 кВт
- Стабильная работа в различных климатических условиях
- Быстрая настройка режимов для разных задач
Таблица 1. Сравнение иттербиевых лазеров с CO2- и неодимовыми лазерами
Устойчивость к обратному отражению делает волоконные лазеры на основе иттербия безопасными при обработке полированных поверхностей. Это позволяет работать с различными материалами без риска повреждения оборудования.
Недостатки
Высокая стоимость оборудования - главный барьер для многих предприятий. Цена промышленных лазеров может превышать несколько миллионов рублей, что требует серьезного анализа окупаемости инвестиций.
Читайте также: Способы обработки металла: классические и современные
Сложность ремонта модулей накачки создает зависимость от специализированного сервиса. Ограниченный срок службы диодов требует регулярной замены компонентов, что увеличивает эксплуатационные расходы. Необходимость квалифицированного персонала для работы с оборудованием также добавляет затрат.
Где применяют иттербиевые волоконные лазеры

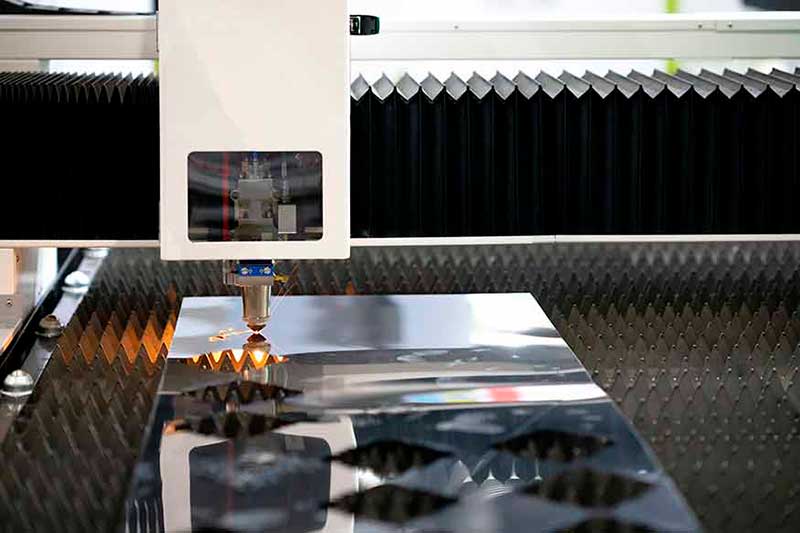

Резка и сварка металлов
Лазерная резка металла с помощью иттербиевых лазеров обеспечивает высокую точность и скорость обработки. Станки для резки с волоконными лазерами могут обрабатывать сталь толщиной до 40 мм, алюминий до 20 мм и нержавеющую сталь до 50 мм.
Лазерные станки нового поколения оснащаются системами автоматической подачи материалов и компьютерным управлением.
Это позволяет достичь скорости резки до 100 м/мин на тонких листах и обеспечить высокое качество кромки без дополнительной обработки.
Сварка металлов лазерами на основе иттербия применяется в автомобильной промышленности для соединения деталей кузова, в авиации для сварки титановых элементов и в энергетике для изготовления трубопроводов.
Маркировка и гравировка
Лазерная маркировка изделий иттербиевыми лазерами создает долговечные и четкие изображения на различных поверхностях. Импульсные лазеры могут генерировать фемтосекундные импульсы, которые позволяют наносить маркировку без термического воздействия на материал.
Применение включает:
- Маркировка медицинских инструментов и имплантов
- Гравировка серийных номеров на автомобильных деталях
- Нанесение логотипов на ювелирные изделия
- Создание штрих-кодов на упаковке продукции
Фото: craveleo / freepik.com
Высокая детализация достигается благодаря малому размеру сфокусированного пучка - до 10 микрон.
Научные исследования и телекоммуникации
В научных исследованиях лазеры на основе иттербия используются для спектроскопии, микроскопии и создания эталонов частоты. Фемтосекундные лазеры позволяют изучать сверхбыстрые процессы в химии и физике.
Телекоммуникации активно используют волоконные лазеры как источники сигнала для оптических линий связи. Усилители на основе иттербиевых волокон обеспечивают передачу данных на расстояния свыше 1000 км без промежуточного усиления.
Другие области применения
Помимо основных промышленных задач, иттербиевые волоконные лазеры находят применение в специализированных областях:
- Медицина - для хирургических операций, удаления новообразований и косметологических процедур.
- Аддитивное производство (3D-печать металлами) - для селективного лазерного плавления металлических порошков при создании сложных деталей в авиации и медицине.
- Лазерная очистка - удаление ржавчины, краски, загрязнений с металлических поверхностей без химических реагентов.
- Микрообработка полупроводников - создание микроотверстий в печатных платах, обработка кремниевых пластин, производство солнечных панелей.
- Текстильная промышленность - раскрой тканей, создание перфорации, декоративная обработка материалов.
- Обработка стекла и керамики - резка дисплеев смартфонов, создание отверстий в керамических деталях.
- Военная и аэрокосмическая промышленность - обработка композитных материалов, создание сверхточных деталей для спутников.
- Ювелирное дело - точная резка драгоценных камней, создание сложных узоров на металле.
- Стоматология - изготовление зубных протезов и имплантов из титана и циркония.
- Пищевая промышленность - маркировка продуктов, создание перфорации в упаковке.
Широкий спектр применений делает иттербиевые волоконные лазеры универсальным инструментом для различных отраслей промышленности.
Как выбрать иттербиевый волоконный лазер под свои задачи
Выбор подходящего волоконного лазера требует анализа технических требований и бюджета предприятия. Правильный подход к выбору оборудования поможет избежать ошибок и получить максимальную эффективность от инвестиций.
Чек-лист для выбора лазера
Перед покупкой лазера необходимо определить основные параметры, которые влияют на выбор модели. Следующий чек-лист поможет правильно оценить потребности вашего предприятия:
- Мощность: для резки металла до 3 мм - 1-2 кВт, для толщины 10-20 мм - 4-6 кВт, свыше 20 мм - 8-15 кВт
- Тип резонатора: кольцевой для высокого качества луча, Фабри-Перо для базовых задач
- Система охлаждения: воздушное для мощности до 500 Вт, водяное для более мощных лазеров
- Бюджет: стоимость лазера + монтаж + обучение персонала + сервисное обслуживание
- Защита от обратного отражения: важно при работе с цветными металлами
- Гарантия и сервис: наличие авторизованного сервиса в вашем регионе
Правильное определение требований по каждому пункту позволит выбрать оптимальную модель лазера без переплаты за излишнюю функциональность.
Сравнение моделей IPG Photonics, Raycus и Max Photonics
IPG Photonics - лидер рынка волоконных лазеров с долей около 80% мирового рынка. Компания предлагает надежные лазеры с высоким качеством луча и защитой от обратного отражения.
Raycus - китайская компания, основанная в 2007 году. Последние поколения их лазеров полностью идентичны американским аналогам по характеристикам и ресурсу работы.
Max Photonics замыкает тройку производителей оптоволоконных лазеров. По стоимости и качеству не особенно отличается от Raycus, но пользуется меньшим спросом.
Таблица 2. Сравнение производителей по ключевым параметрам
Выбор производителя зависит от приоритетов: IPG для максимальной надежности и работы с цветными металлами, Raycus для оптимального соотношения цены и качества, Max Photonics для бюджетных проектов.
Поставщики в России: где купить в 2025 году и получить гарантию
Лазер Гуру - интернет-магазин иттербиевых импульсных лазеров IPG в Москве и Санкт-Петербурге. Предлагает широкий ассортимент оптоволоконных лазеров по доступным ценам.
Станкофф.RU - официальный дилер IPG в России. Предлагает иттербиевые волоконные лазеры серии ЛС-К для исследовательских и промышленных применений.
Inlaser работает с различными производителями (IPG Photonics, Max Photonics, Raycus) и обеспечивает установку лазерного источника и пусконаладку.
Top3DShop предлагает иттербиевые волоконные лазеры по ценам от 402 000 до 3 695 589 рублей с услугами лизинга и настройки.
Фото: megafilm / freepik.com
Лизинг позволяет снизить первоначальные расходы на приобретение оборудования. Большинство поставщиков предлагают лизинговые программы и сервисное обслуживание оборудования.
Эксплуатация и обслуживание иттербиевых лазеров
Правильная эксплуатация лазеров гарантирует стабильную работу оборудования и минимизирует расходы на ремонт.
Как правильно настроить и использовать лазер
Настройка иттербиевого лазера начинается с проверки системы охлаждения и подключения питания. Температурный режим должен составлять 18-25°C для стабильной работы диодов накачки.
Пошаговая инструкция настройки:
- Включите чиллеры и дождитесь стабилизации температуры воды
- Подключите кабель оптического волокна к лазерной головке
Читайте также: Формовка металла: оборудование и технологии
- Настройте мощность излучения согласно толщине материала
- Проверьте юстировку оптики и фокусировку луча
- Установите скорость подачи и частоту повторения импульсов
Контроль параметров излучения осуществляется через программное обеспечение ЧПУ. Современные лазеры оснащены встроенными датчиками для мониторинга состояния системы.
Как избежать поломок и простоев
Профилактика поломок требует постоянного контроля ключевых параметров работы лазера. Соблюдение правил безопасной эксплуатации предотвращает выход оборудования из строя.
Чек-лист безопасной эксплуатации:
- Проверка температуры охлаждающей жидкости перед запуском
- Контроль чистоты защитных стекол и линз
- Мониторинг уровня мощности диодов накачки
- Проверка герметичности соединений оптического кабеля
- Контроль состояния фильтров системы охлаждения
- Проверка заземления и электрических соединений
Регулярное выполнение проверок снижает риск аварийных ситуаций и продлевает срок службы лазера до 100000 часов.
Рекомендации по предотвращению обратного отражения
Обратное отражение - главная угроза для диодов накачки иттербиевых лазеров. Отражение лазерного луча от поверхности металла может повредить оптические элементы.
Меры защиты включают использование специальных изоляторов и настройку угла падения луча.
Лазеры IPG имеют встроенную защиту от обратного отражения, что делает их безопасными при работе с алюминием и медью.
Дополнительные меры предосторожности включают регулярную чистку оптики и контроль фокусного расстояния. Правильная настройка газовой подачи также снижает риск отражения.
Перспективы развития иттербиевых волоконных лазеров
Технология иттербиевых волоконных лазеров продолжает активно развиваться, открывая новые возможности для промышленности и науки. Основные направления включают создание сверхкороткие импульсы, интеграцию с автоматизированными системами и повышение мощности.
Фемтосекундные лазеры и их возможности
Фемтосекундные лазеры на основе иттербиевого волокна обеспечивают длительность импульса менее 100 фемтосекунд. Такие сверхбыстрые импульсы позволяют обрабатывать материалы без термического воздействия.

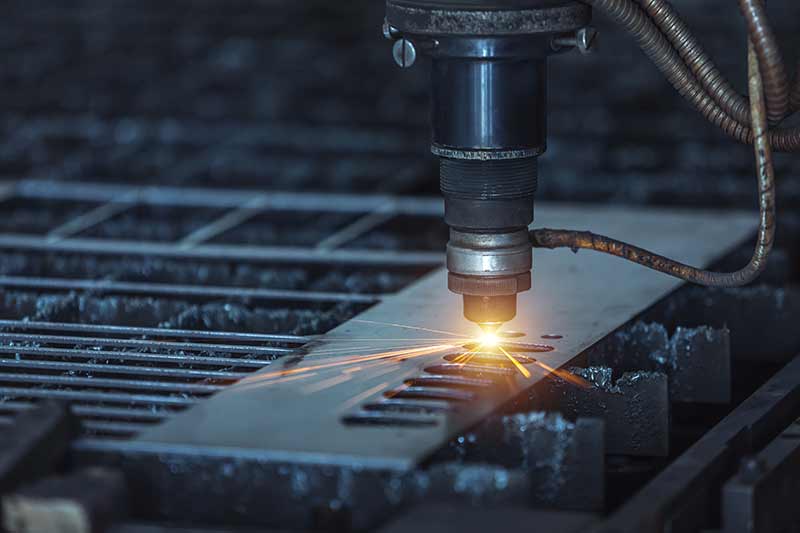

Фото: tongstocker1987 / freepik.com
Микроскопия с использованием фемтосекундных лазеров открывает новые возможности для изучения биологических объектов. Медицинские применения включают прецизионную хирургию глаза и удаление опухолей с минимальным повреждением тканей.
Интеграция с ИИ и автоматизированными системами
Искусственный интеллект позволяет автоматически настраивать параметры лазера в реальном времени. Машинное обучение анализирует качество обработки и корректирует мощность, скорость и фокусировку.
Роботизированные комплексы с волоконными лазерами способны выполнять сложные операции без участия оператора. Системы компьютерного зрения контролируют качество резки и сварки в режиме онлайн.
Будущее технологий на основе иттербиевого волокна
Квантовые технологии открывают новые перспективы для волоконных лазеров. Исследования в области квантовой оптики показывают возможность создания лазеров с уникальными свойствами излучения.
Читайте также: Как очистить металл: 7 способов для любого типа загрязнения
Нанотехнологии требуют лазеров с предельно высокой точностью позиционирования луча. Развитие адаптивной оптики позволит достичь субнанометровой точности обработки.
Экологические требования стимулируют создание энергоэффективных лазеров с минимальным энергопотреблением. Новые материалы для активных волокон обещают увеличить КПД до 60%.
Изображение в шапке статьи: topntp26 / freepik.com
Часто задаваемые вопросы
Какие преимущества имеют волоконные лазеры перед другими типами лазерного оборудования?
Волоконные лазерные системы обладают значительными преимуществами перед CO2 и твердотельными лазерами. Высокая эффективность мощности достигает 40% против 10-15% у газовых лазеров, что делает оборудование более экономичным в эксплуатации. Выходная мощность может достигать 100 кВт для промышленных применений при компактных размерах установки. Лазерные источники требуют минимального обслуживания и имеют срок службы до 100000 часов. Компания IPG разработала технологии, позволяющие достичь максимальной эффективности работы. Такое оборудование работает в широком диапазоне температур и не требует расходных материалов, что снижает операционные расходы.
Как выбрать подходящую мощность волоконного лазера для резки металла?
Выбор мощности лазерного оборудования напрямую зависит от толщины обрабатываемого материала и требуемой скорости резки. Для резки стали толщиной до 3 мм достаточно мощности 1-2 кВт, что обеспечивает качественную обработку тонких листов. Обработка металла толщиной 10-20 мм требует лазерные системы мощностью 4-6 кВт для поддержания оптимальной скорости процесса. Промышленные станки для резки металла свыше 20 мм нуждаются в мощности 8-15 кВт. Выходная мощность влияет на скорость резки и качество кромки, определяя производительность всей системы. Рабочая среда и условия эксплуатации также влияют на выбор оптимальной мощности для конкретных задач. Лазерные головки должны соответствовать параметрам источника для обеспечения стабильной мощности на выходе.
В чем разница между импульсными и непрерывными волоконными лазерами?
Импульсные лазерные системы генерируют короткие импульсы высокой мощности для точной обработки материалов без термического воздействия. Непрерывные лазеры обеспечивают постоянную выходную мощность, что идеально подходит для резки и сварки металлов. Длительность импульса в импульсных системах составляет от наносекундных до фемтосекундных значений, позволяя контролировать энергию воздействия. Оборудование импульсного типа подходит для маркировки и микрообработки, где требуется высокая точность. Частота повторения импульсов может достигать нескольких МГц, что обеспечивает высокую скорость обработки. Лазерные диоды накачки работают в различных режимах для каждого типа, оптимизируя характеристики излучения. Пиковая мощность импульсных систем значительно превышает выходную мощность непрерывных лазеров, что расширяет возможности применения.
Какое оборудование необходимо для обслуживания волоконных лазеров?
Система охлаждения является основным элементом обслуживания лазерного оборудования и требует регулярного контроля. Чиллеры поддерживают стабильную температуру рабочей среды в диапазоне 18-25°C, что критично для стабильной работы диодов накачки. Оптические элементы требуют регулярной чистки специальными средствами для поддержания качества луча. Система подачи защитного газа необходима для обеспечения качественной резки и защиты оптики. Датчики контроля мощности позволяют отслеживать состояние лазера и предотвращать поломки. Компания-поставщик предоставляет специальные инструменты и программное обеспечение для диагностики лазерного оборудования. Лазерные системы требуют квалифицированного персонала для технического обслуживания и настройки параметров работы.
Как работает система накачки в волоконных лазерах?
Диодная накачка является основным принципом работы современных волоконных лазеров и определяет их высокую эффективность. Лазерные диоды излучают свет на длине волны 915-976 нм для возбуждения активного волокна, легированного редкоземельными элементами. Модули накачки объединяют несколько диодов для достижения требуемой мощности и обеспечивают равномерное распределение энергии. Оптические элементы фокусируют излучение накачки в активное волокно, создавая условия для генерации лазерного излучения. Система управления контролирует ток питания диодов и стабилизирует мощность для поддержания постоянных характеристик. Оборудование накачки работает в импульсном или непрерывном режиме в зависимости от требуемых параметров излучения. Эффективность преобразования энергии накачки в лазерное излучение составляет до 40%, что значительно превышает показатели других типов лазеров. Лазерные системы используют различные схемы накачки для оптимизации характеристик в зависимости от конкретного применения.
Какие материалы можно обрабатывать волоконными лазерами?
Волоконные лазерные системы эффективно обрабатывают большинство металлов благодаря оптимальной длине волны 1064 нм. Сталь, алюминий, медь, титан и нержавеющая сталь являются основными материалами для лазерной обработки в промышленности. Оборудование подходит для резки листового металла, труб и профилей различной конфигурации. Толщина обрабатываемого материала зависит от мощности лазера и может достигать 50 мм для стали. Некоторые полимерные материалы и керамика также поддаются лазерной обработке при правильном выборе параметров. Отражающие металлы требуют специальных мер предосторожности и настройки оборудования для предотвращения обратного отражения. Лазерные технологии позволяют обрабатывать материалы различной плотности и структуры с высокой точностью. Качество обработки определяется соответствием параметров лазера и свойств материала конкретной задаче.
Сколько стоит волоконный лазер и как снизить затраты на покупку?
Стоимость лазерного оборудования варьируется от 400 тысяч до нескольких миллионов рублей в зависимости от мощности и функциональности системы. Лазерные системы малой мощности (до 1 кВт) стоят относительно недорого и подходят для небольших предприятий. Промышленное оборудование высокой мощности требует значительных инвестиций, но обеспечивает высокую производительность. Лизинг является эффективным способом снижения первоначальных затрат на покупку и позволяет распределить платежи во времени. Российские производители предлагают конкурентоспособные цены на лазерное оборудование и обеспечивают полный цикл сервисного обслуживания. Комплексные решения включают установку, обучение персонала и гарантийное обслуживание, что снижает общие затраты на внедрение. Операционные расходы волоконных лазеров существенно ниже газовых систем благодаря высокой эффективности и минимальным требованиям к обслуживанию. Экономия электроэнергии составляет до 60% по сравнению с традиционными лазерами, что обеспечивает быструю окупаемость инвестиций.
