Холодная штамповка: технология, этапы

Что это? Холодная штамповка металла – изменение формы заготовки с помощью специального оборудования без предварительного нагрева, при этом достигается высокая точность при изготовлении деталей.

Где применяют? Сфера применения холодной штамповки металла обширна: автомобилестроение, приборостроение и строительство. Большое количество доступных операций позволяет проектировать и создавать конструкции разной степени сложности.

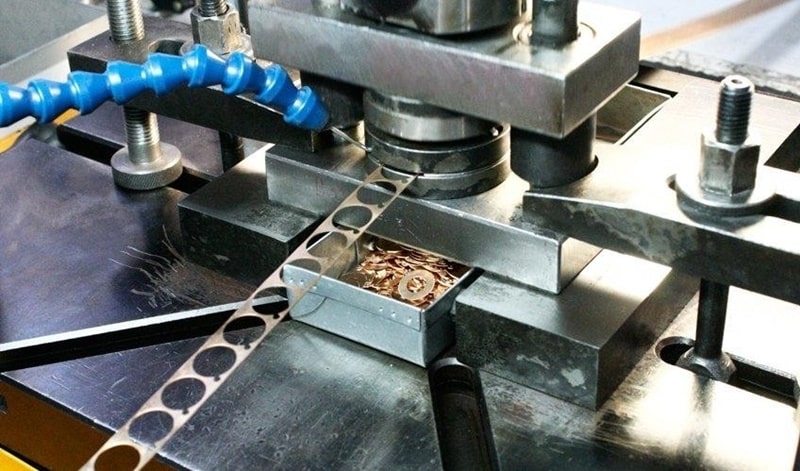

Особенности холодной штамповки

Холодная штамповка металла – процесс формирования деталей без предварительного нагрева. Бывает двух видов: трехмерной и плоской. При использовании последней металлический лист помещается между двумя матрицами. Под сильным давлением нижний штамп стабилизирует, а верхний формирует форму. Этот метод обеспечивает точность и детализацию, не требуя нагрева до высокой температуры.

Металлическая пластина без предварительного нагрева подвергается деформации и принимает форму матрицы. В процессе этого возможны растяжение, сгибание, образование полостей, преобразование формы, изменение конфигурации, формование пустот. Особенно важно отметить, что при холодной объемной штамповке стали почти полностью исключается необходимость в дополнительной обработке резанием.

Основными методами холодной объемной штамповки являются выдавливание, протяжка, объемное формование и чеканка. Формовка, протяжка и калибровка аналогичны соответствующим процессам горячего объемного штампования, в то время как холодное выдавливание выполняется посредством прессования. Однако они гарантируют более высокую точность и чистоту поверхности металла.

Листовая штамповка – это процесс изготовления деталей из металла толщиной до 10 мм, обладает высокой эффективностью и точностью штамповочных операций.

Холодное выдавливание представляет собой производство деталей путем пластической деформации металла в штампе. В данном случае используется индивидуальная заготовка из металлического стержня, которая, превращаясь в готовое изделие, не требует дополнительной механической обработки. Процесс выдавливания обычно осуществляется на кривошипных или гидравлических прессах с использованием пуансона и матрицы в качестве рабочих инструментов.

Выдавливание разделяется на прямое, обратное и комбинированное:

• В первом случае металл продавливается через калибр в матрице в направлении движения пуансона, а деталь удаляется с помощью толкателя. Таким способом получают полые детали с утолщениями и фланцами.
• При обратном выдавливании направление течения металла противоположно движению пуансона, что приводит к созданию полых деталей с дном.
• Комбинированный метод предполагает поток металла в разных направлениях.

В процессе изготовления болтов, гаек, шпилек, винтов, шурупов, заклепок, гвоздей, спиц и других деталей используется технология холодной высадки, при которой проволока или стержни диаметром 0,5–38 мм превращаются в готовые изделия.

Преимущества холодной штамповки металла

По сравнению с горячей, холодная штамповка обладает следующими достоинствами:

• отсутствует необходимость нагрева, что предотвращает образование оксидного слоя на поверхности исходного материала;
• изделия, полученные при холодной высадке, обладают более точными размерами и более высоким классом чистоты поверхности.

Холодная штамповка, в сравнении с токарной и фрезерной обработкой деталей, имеет ряд плюсов: уменьшение расхода металла за счет отсутствия стружки, сокращение трудозатрат и повышение производительности. Кроме того, холодная деформация материала при штамповании приводит к его упрочнению (наклепу), что позволяет создавать легкие, экономичные и износостойкие изделия.

Замена литых деталей на штампованные позволяет использовать преимущества холодной штамповки и сократить необходимость в последующей обработке резанием.

Сфера применения холодной штамповки

Область применения холодной штамповки металла охватывает различные сектора промышленности, где требуется серийное производство металлических изделий. Рассмотрим несколько сфер применения данного технологического процесса:

• Автомобильная индустрия. Штамповка оказывается бесценным инструментом в создании кузовных деталей, элементов ходовой части, рам автомобилей и прочих ключевых компонентов автомобильного производства.
• Электроника. В производстве мобильных телефонов, компьютеров и бытовой техники штамповка используется для изготовления корпусов, рамок и других неотъемлемых элементов электронных устройств.
• Медицинская сфера. Производство медицинского оборудования, имплантатов и инструментов, включая металлические скальпели для хирургии, тесно взаимодействует с технологией холодной штамповки.
• Строительство. Здесь штампование находит применение в производстве различных конструкционных элементов, таких как фасады зданий, оконные и дверные рамы, системы отопления и вентиляции, другие блочные детали.
• Энергетика. В данной сфере штамповка играет важную роль. Она используется для производства деталей, необходимых для работы энергетического оборудования. К ним относятся турбины, генераторы, трансформаторы и другие элементы электросетевого хозяйства. Этот процесс позволяет создавать высокопрочные и точные приспособления, которые могут выдерживать экстремальные условия эксплуатации.

Штамповка является эффективным способом обработки таких материалов, как:

• Сталь (это может быть углеродистая, нержавеющая, легированная сталь и другие сорта).
• Алюминий – легкая и прочная металлическая основа, широко применяемая в автомобильной и авиационной индустриях.
• Медь. Отличные электропроводные свойства делают ее неотъемлемым компонентом в производстве проводов, кабелей и различного рода электронных устройств. Также данный металл нашел свое применение в медицинской области благодаря антибактериальным свойствам.
• Латунь – основной материал для производства декоративных и электротехнических изделий. Привлекательный внешний вид и отличная обработка делают этот металл идеальным для производства различных украшений, мебели и других предметов интерьера.
• Титан. За легкости и прочности этот металл применяют в производстве судов, авиационного оборудования, имплантатов и других медицинских инструментов.

Окончательный выбор материала зависит от необходимых свойств конкретной детали, ее функциональности, экономической целесообразности и особых требований применения.

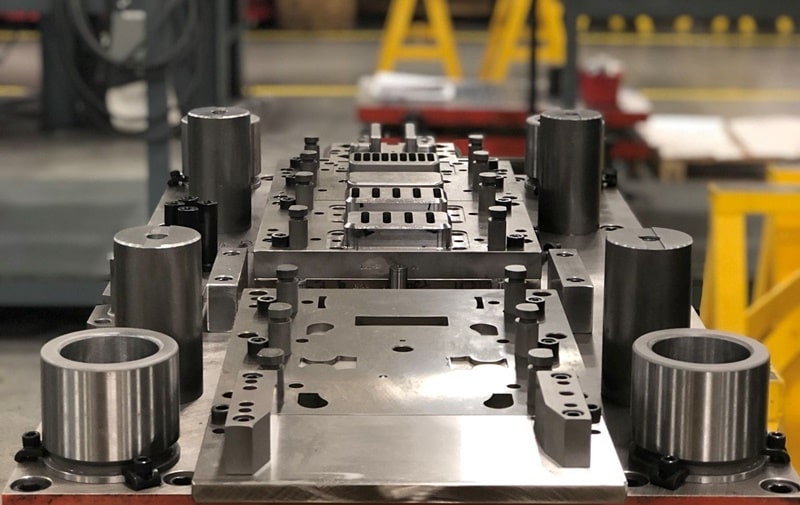

Оборудование для холодной штамповки

Оборудование и механизмы, используемые в ходе операций по штамповке, представляют собой разнообразный арсенал, тесно связанный с конкретными требованиями проекта. Важным аспектом является соответствие оборудования ГОСТ, что обеспечивает соблюдение установленных Таможенным союзом норм качества и безопасности на всех этапах производства:

• Главным звеном в процессе штамповки выступают станки, оснащенные гидравлическими или механическими силовыми системами. Размеры и мощности этих прессов зависят от технологических задач производства.
• Автоматизированные штамповочные линии представляют собой комплексы пресс-форм, применяемых для изменения формы металлических полуфабрикатов. Эти конструкции могут быть открытыми или закрытыми, изготавливаться из высокопрочной стали и обладать сложной геометрией, соответствующей форме необходимой конечной детали.
• Матрицы представляют собой дополнительные формы, используемые совместно для получения сложных контуров изделий. Разнообразие размеров и форм зависит от конкретных задач, которые ставит перед собой производство.
• Для формирования изгибов и углов в металлических заготовках применяются пресс-штампы и листогибные станки, обеспечивающие необходимые углы и точность при создании конфигурации детали.
• В целях контроля размеров и формы деталей широко используются измерительные средства, инструменты и приспособления.
• Отдельное внимание уделяется оборудованию для подготовки материала: разнообразным инструментам для раскроя листового металла, удаления заусенцев и дефектов на поверхности заготовок. К таким механизмам относятся токарные, фрезерные, координатные станки, используемые для создания точных форм, и приборы для полуавтоматической сварки.
• В случае изготовления сложных изделий применяется высокотехнологичное оборудование, к примеру, станки с программным управлением, 3D-принтеры и другие сложные решения, способные обеспечить точность и воспроизводимость форм конечного продукта.

Разделительные операции холодной листовой штамповки

В процессах холодной листовой штамповки с акцентом на технологические аспекты выделяют ключевые моменты, обеспечивающие отделение материала по замкнутому или незамкнутому контуру.

Технология холодной штамповки соответствует стандартам ГОСТ и включает в себя такие разделительные операции, как:

• Отрезка. Выборка части материала на ножницах или в штампах по незамкнутому контуру является не только технической операцией, но и включает применение передовых методов для точного и эффективного разделения.
• Операция вырубки, прежде связанная с отделением детали по внешнему контуру, теперь включает в себя использование современных технологий, гарантирующих высокую точность и качество деталей.
• Пробивка. Технологические аспекты операции основаны не просто на получении отверстий, но и делают акцент на использовании передовых методов для повышения эффективности в обработке листовых заготовок.
• 3ачистка. В данном контексте означает удаление неровностей и подразумевает применение инновационных технологий для точного определения размеров деталей и минимизации шероховатости поверхности.
• Обрезка в холодной штамповке. Это процесс удаления технологического отхода от детали. Операция направлена на оптимизацию формы конечного изделия, исключая ненужные части заготовки.
• Надрез представляет собой неполное отделение части заготовки. Эта операция сохраняет связь между частями для последующей обработки или монтажа, оптимизируя использование материала.
• Проколка в штамповке металла – формирование проходных отверстий в заготовке без удаления материала в отход. Эта операция позволяет создавать прорези различных форм и диаметров, сохраняя целостность материала.

Данные техпроцессы не только удовлетворяют стандартам металлообработки, но и содержат инновации, например, вырубку и пробивку резиной в штучном производстве для тонколистовых материалов, таких как сталь, дюралюминий и алюминий толщиной до 1 мм, 1,2–1,3 мм и 2 мм соответственно.

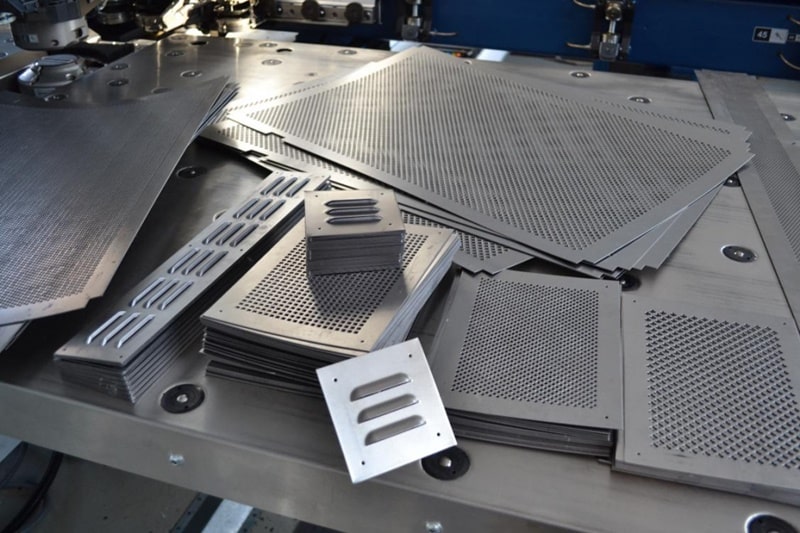

Формоизменяющие операции холодной листовой штамповки

Эти операции холодной листовой штамповки направлены на изменение формы, размеров заготовки и перераспределение объемов металла.

Геометрические операции:

• Гибка – изменение углов между частями заготовки или придание ей криволинейной формы. Влияет на внутренние и внешние слои металла, создавая искривление в поперечном сечении. Завершается калибрующим ударом для точных размеров.
• Скручивание – изменение формы заготовки путем вращения. Эта операция может быть применена для создания спиралевидных форм или структур с заданным уровнем скручивания.
• Вытяжка – формирование полой детали из плоской или пустотелой заготовки. В процессе возникают значительные напряжения, для предотвращения образования складок применяют прижимы.

Данная процедура может вызвать неровности на краях заготовки, которые обрезаются после операции. Размеры вытянутого начального изделия определяются с учетом равенства объемов материала заготовки и полуфабриката.

• Вытяжка с утонением – формирование детали с углубленной частью изначально плоской заготовки. Технология предусматривает втягивание материала внутрь для создания вогнутой формы.
• Формирование выступа – создание оборотов на краях заготовки с обеспечением их дополнительной прочности и структурной устойчивости.
• Закатка – формирование закругленных краев детали, придающих ей завершенный и эстетичный внешний вид.
• Раздача – расширение формы заготовки для получения более широкой поверхности.
• Обжим – снижение размеров части заготовки для создания утолщенной или суженной области.
• Формовка – изменение формы заготовки с использованием прессующей силы для точных размеров и геометрии.
• Правка и некоторые другие – коррекция формы и размеров детали с использованием специализированных инструментов и технологий.

Эти операции требуют контроля напряжений в заготовке, применения инновационных методов и точного соблюдения условий прочности для получения высококачественных деталей в холодной листовой штамповке.
