Свойства металлов
1026
Время чтения: 10 минут

Допускаемые напряжения смятия: понятие, расчеты

Редакция сайта VT-Metall
Сохранить статью:

О чем речь? Допускаемые напряжения смятия – предельные значения контактных нагрузок, при которых материал сохраняет свою целостность и функциональность под действием сжимающих сил. Этот параметр критически важен при проектировании соединений и опорных узлов.

Как определяются? Предельные значения рассчитываются с учетом характеристик материала, условий эксплуатации и требуемого коэффициента запаса прочности, что обеспечивает надежность конструкции без перерасхода материалов.

Вопросы, рассмотренные в материале:

  • Что такое допускаемые напряжения смятия
  • Метод допускаемого напряжения смятия
  • Расчет допускаемых напряжений смятия
  • Влияние температуры на допускаемые напряжения
  • Допускаемые напряжения смятия шпонок
  • Часто задаваемые вопросы о допускаемых напряжениях смятия

Что такое допускаемые напряжения смятия

Инженеры часто используют понятие допускаемого напряжения смятия. Это не просто термин из курса сопромата, а важная для практики величина. Представьте, что металлический цилиндр сильно зажат между двумя пластинами. В месте контакта металл испытывает очень большое давление и начинает местно деформироваться. Такое локальное сжатие и называют смятием. Интенсивность данного процесса выражают как напряжение смятия и измеряют в паскалях или мегапаскалях (МПа).

Важно понимать, что речь не о равномерном сжатии всего объема, а о концентрированной зоне давления, где и возникают основные изменения формы. Допускаемые напряжения смятия всегда привязаны к конкретной паре материалов, силе и площади контакта, а также к реальной геометрии детали. Чем жестче материал и рациональнее конфигурация опорных поверхностей, тем выше запас по смятию.

Напряжение смятия возникает, когда материал сжимают внешней силой так, что он словно проминается. Нажмите пальцем на мягкий предмет – появится вмятина. Это видимое проявление локальной деформации. Значение напряжения определяется не только величиной силы, но и площадью соприкосновения, формой элемента и перераспределением давления по кромкам и в сердцевине.

Одно и то же усилие в разных зонах может давать различные результаты, и в расчетах это обязательно учитывают, особенно если нужны точные допускаемые напряжения смятия для работы узла без повреждений.

При проведении расчетов конструкций специалисты нередко используют показатель напряжения смятия, соответствующий определенной степени деформации. Скажем, если указывается, что напряжение соответствует уменьшению диаметра отверстия на 2 %, значит, замер производится, когда отверстие стало меньше первоначального ровно на этот процент. Данный критерий дает инженерам представление о том, насколько устойчив материал перед началом существенных изменений геометрии.

Одним из ключевых показателей является предел прочности на смятие, обозначаемый символом σсм. Это число представляет собой предельное значение напряжения, превышение которого приведет к полному разрушению изделия. Данный параметр зависит от множества характеристик материала, включая твердость, пластичность, толщину стенок, размеры отверстий и скорость приложения нагрузки. Правильно рассчитанная прочность на смятие обеспечивает надежность и долговечность изделий.

Знания о напряжениях смятия имеют огромное значение при разработке новых конструкций и создании современных технологий. Например, при проектировании самолетов, автомобилей, мостов и зданий обязательно учитывается риск смятия отдельных компонентов вследствие механических воздействий извне. Верно подобранные показатели прочности позволяют минимизировать вероятность поломок и обеспечивают высокий уровень безопасности эксплуатации.

Метод допускаемого напряжения смятия

Метод допускаемых напряжений служит ключевым инструментом в проектировании и в расчете технических конструкций различного назначения. Его суть заключается в сопоставлении реальных расчетных значений напряжений, возникающих в конструктивных элементах, с предельно допустимыми для конкретного материала. Такой подход активно применяется в машиностроительной отрасли, строительной сфере, авиастроении и множестве других промышленных направлений.

Метод допускаемого напряжения смятия
Фото: EyeEm / freepik.com

Основная формула оценки прочности выглядит следующим образом:

σ ≤ [σ],

где σ отражает фактическое расчетное напряжение в конструкции, а [σ] обозначает расчетное максимально допустимое напряжение для выбранного материала при конкретных рабочих условиях.

Применение метода допускаемых напряжений смятия имеет ряд положительных сторон:

  • легкость понимания и реализации;
  • доступность обширных справочников и таблиц данных для разных типов материалов;
  • учет ряда значимых эксплуатационных факторов, таких как температура окружающей среды, продолжительность действия нагрузки и пр.;
  • высокая степень соответствия стандартам и нормам проектирования.

Однако существуют и некоторые недостатки методики, среди которых упрощенное моделирование поведения конструкции и необходимость введения повышенных запасов прочности для минимизации рисков неопределенности. Несмотря на указанные особенности, метод допускаемых напряжений продолжает оставаться востребованным способом расчета и успешно применяется при проектировании объектов и устройств.

Расчет допускаемых напряжений смятия

Определение приемлемых уровней напряжений в механизмах осуществляется посредством таких методов, как:

  • Дифференцированный. При таком подходе расчет необходимого запаса прочности выполняется путем умножения нескольких частных коэффициентов. Последние учитывают свойства материала, назначение детали, качество используемых расчетов и внешние воздействия, оказывающие влияние на работу компонента.
  • Табличный. Допустимые пределы напряжений выбираются согласно специализированным техническим таблицам. Данный вариант проще и удобнее применять на практике, однако он уступает дифференцированному способу по точности.

Конструкторские подразделения используют оба подхода – как раздельно, так и комбинируя друг с другом.

Примечательно, что табличные значения рекомендуемых напряжений применимы лишь к нестандартным деталям, для которых пока отсутствуют отдельные инструкции по расчету и рекомендованные величины допускаемых напряжений. Обычные компоненты (шестеренки, колеса червячных передач, шкивы) требуют расчета с использованием специальных методик, изложенных в специализированных источниках технической литературы.

Рекомендуемые нормы допускаемых напряжений пригодны только для приблизительных оценок стандартных условий нагрузки. Когда необходимо учесть дополнительные ее виды (например, ударные воздействия), табличные цифры рекомендуется повысить примерно на 20–30 %.

Указанные допускаемые напряжения смятия стали не включают влияние концентрации напряжений и габаритов деталей. Они рассчитаны, исходя из испытаний стальных полированных образцов с диаметром 6–12 мм и необработанных чугунных отливок диаметром около 30 мм. Чтобы определить максимальные рабочие напряжения для конкретной заготовки, стандартные значения напряжений (sном , tном) умножают на специальный коэффициент концентрации (ks , kt):

smax = kssном ; tmax = kttном.

Влияние температуры на допускаемые напряжения

Температурный режим эксплуатации оказывает значительное воздействие на механические характеристики материалов, что отражается на уровне допускаемых напряжений. Последующий нагрева снижает прочность материалов и увеличивает склонность к ползучести.

Ключевые закономерности изменения допускаемых напряжений в зависимости от температуры:

  • Углеродистые и низколегированные типы стали. При нагревании выше +200…+250 °C заметно снижается уровень допускаемых напряжений. При повышении до +400…+500 °C их значение составляет около половины от показателя при комнатной температуре.
  • Аустенитные нержавеющие виды стали. Их прочность уменьшается гораздо медленнее. Даже при температуре +500 °C допускаемые напряжения остаются на уровне примерно 70–75 % от комнатных значений.
  • Алюминиевые сплавы. Резкое падение прочности начинается уже при +100…+200 °C. При достижении +200 °C допускаемые напряжения сокращаются до уровня 30–50 %, характерного для нормальных условий.
  • Титановые сплавы. Такие материалы сохраняют высокую прочность вплоть до +400…+450 °C. Однако при дальнейшем увеличении степени нагрева (до +500 °C) этот показатель падает до уровня 50–60 % от исходного значения при комнатной температуре.
  • Медные сплавы. Уже при более +200 °C отмечается существенное снижение допускаемых напряжений. Так, при +300 °C они составляют примерно половину от уровня при нормальной температуре.
  • Термопластичные полимеры особенно чувствительны к нагреву. Многие термопласты становятся непригодными для эксплуатации уже при +80…+100 °C, поскольку допускаемые напряжения снижаются до 10–20 % от первоначальных значений.

Важно отметить, что при длительных нагрузках и высокой температуре, кроме кратковременных потерь прочности, следует учитывать явление ползучести. Специальные коэффициенты помогают скорректировать допускаемые напряжения с учетом длительного периода эксплуатации.

Если рабочая температура конструкции находится ниже +20 °C, допускаемые напряжения принимаются равными значениям при таком нагреве при условии, что материал сохраняет необходимые свойства при низкой температуре. Например, для углеродистой стали незначительный нагрев увеличивает склонность к хладноломкости, что вынуждает усиливать конструкцию.

Допускаемые напряжения смятия шпонок

Стандартные шпонки изготавливаются преимущественно из среднеуглеродистых сортов качественной протянутой стали (Стб, 45, 50), обладающей прочностью с ов выше 590 Н/мм².

Допускаемые напряжения смятия для шпоночных соединений определяются материалом ступицы (вал всегда выполнен из стали), типом ее посадки и характером действующей нагрузки.

Допускаемые напряжения смятия [о]см для шпоночных соединений:

Тип соединения
Материал ступицы (вал стальной)
[о]см, Н/мм2
Неподвижное
Сталь
140...200
Неподвижное
Стальное литье, чугун
80...110
Подвижное без нагрузки
Сталь
20...30

Примечания:

  • Высокие значения допускаемых напряжений соответствуют постоянным нагрузкам, тогда как переменные нагрузки и удары снижают эти значения.
  • При изменениях направления вращения (реверс) допускаемые напряжения уменьшаются в 1,5 раза.
  • Низкие значения [а]см допускаемых напряжений для подвижных соединений обусловлены необходимостью предотвращения задиров и повышенного износа.

Допускаемое напряжение среза шпонок [т]ср принимается в пределах 70–100 Н/мм², причем большее значение назначается при постоянных нагрузках.

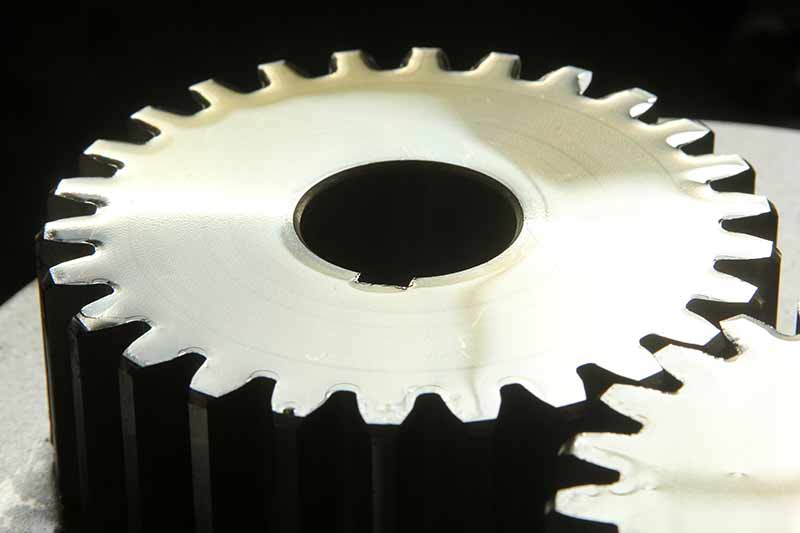

Допускаемые напряжения смятия шпонок
Фото: reflex-ajans / freepik.com

Основной характеристикой надежности шпоночных соединений является прочность.

Шпонки выбирают по соответствующим таблицам ГОСТ, основываясь на диаметре вала, а затем выполняют проверку соединения на прочность путем расчета.

Размер шпонок и пазов выбран таким образом, что прочность на срез по сечению А–А обеспечена при условии, если соблюдается степень прочности на смятие. Таким образом, основной расчет шпоночных соединений сводится к проверке на смятие.

Обычно проверка шпонок на срез не проводится. При расчетах принято считать, что напряжения смятия осм распределены равномерно по всей площади контакта боковых поверхностей шпонок и пазов.

Характер материала, условия эксплуатации и нагрузка учитываются непосредственно при подборе допускаемых напряжений смятия [а]см.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Изображение в шапке статьи: HUANG CHAO-LIN / freepik.com

Часто задаваемые вопросы о допускаемых напряжениях смятия

Какие допускаемые напряжения смятия характерны для различных видов соединений?

Смятие в машиностроении, особенно в химической промышленности, занимает особое место. Давайте рассмотрим разные соединения: болтовое, штифтовое, шпоночное и заклепочное. Каждый вид имеет свою специфику касательно напряжения смятия. Например, для низкоуглеродистой стали в указанных вариантах допускаемые напряжения находятся в диапазоне 100–120 МПа. Это означает, что при проектировании следует избегать превышения этих значений, иначе конструкция может повредиться. Заклепочные соединения отличаются высокими показателями – от 240 до 320 МПа. Такая разница объясняется спецификой строения подобного крепления и качеством самих заклепок. Стоит учитывать, что приведенные значения носят условный характер и зависят от качества сырья, технологии производства и условий эксплуатации.

Каковы допускаемые напряжения смятия для цветных металлов?

Предельные значения допускаемых напряжений на растяжение и сжатие для цветных металлов (Мпа): медь: 30…110; латунь: 60…130; бронза: 50…110; алюминий: 25…70, дюралюминий: 70…140.

Что собой представляют контактные напряжения?

Это внутренние напряжения и деформации, возникающие при взаимодействии поверхностей, имеющих криволинейную форму. Первоначально контакт может быть точечным (например, при сближении двух шарообразных тел) или линейным (при соединении параллельных цилиндров). После начала взаимодействия и появления взаимных деформаций зона контакта расширяется и становится небольшой площадкой. Впервые теоретически эти процессы были описаны немецким ученым Генрихом Герцем еще в XIX веке. Метод допускаемых напряжений считается основным принципом проектирования и анализа напряженного состояния любых инженерных конструкций. Его суть состоит в сравнении расчетных величин с допустимыми пределами для конкретного материала. Способ широко применяется в автомобиле- и кораблестроении, аэрокосмической индустрии и других сферах промышленности.
